Problemas con TMR0 (PIC16F877A)

[Oliver Karin]

Hola amigos, espero puedan ayudarme porque tengo que hacer un contador de 0 a 99 utilizando un pulsador que cada vez que lo accione aumente 1 y lo muestre en la pantalla utilizando el TMR0 del Pic 16f877a pero ya lo configure e hice la programacion, ahora simulando el programa en ISIS me doy cuenta que no hace nada, tengo el pulsador a tierra en el bit 4 del puerto A como segun debe ser cuando utilizas el TIMER0 pero no detecta nada, ni cuando pongo el pulsador a tierra ni a VCC.
No se que sea ya cambie la configuracion de el registro INTCON Y OPTION_REG varias veces y no logro hacerlo funcionar.
LIST P=16f877A
   INCLUDE<p16f877A.inc>
   __CONFIG _CP_OFF & _WDT_OFF & _BODEN_OFF & _PWRTE_ON & _HS_OSC & _WRT_OFF & _LVP_OFF & _CPD_OFF
TIEMPO1 EQU 0X21
TIEMPO2 EQU 0X22
TIEMPO3 EQU 0X23
   #DEFINE LCD PORTC
   #DEFINE ENABLE PORTD,0
   #DEFINE RS PORTD,1

   ORG 0x00
   GOTO INICIO
   ORG 0X04
   GOTO TTIMER


   TTIMER
   MOVLW D'0'
   SUBWF TMR0,W
   MOVWF LCD
   CALL DATO
   BCF INTCON,2
   RETFIE
INICIO
   BCF STATUS,RP1
   BCF STATUS,RP0
   CLRF PORTD
   CLRF PORTC
   CLRF PORTA

   BSF STATUS,RP0
   CLRF TRISB
   CLRF TRISC
   CLRF TRISD
   MOVLW B'11111111'
   MOVWF TRISA
   BCF OPTION_REG,7
   BCF OPTION_REG,6
   BSF OPTION_REG,5
   BSF OPTION_REG,4
   BSF OPTION_REG,3
   BCF OPTION_REG,2
   BCF OPTION_REG,1
   BCF OPTION_REG,0

   BCF STATUS, RP0
   BSF INTCON,7
   BSF INTCON,5
   CLRF TMR0


PRINCIPAL
   CALL INILCD

CONT:
   BCF RS
   BSF ENABLE
   MOVLW 0X01
   MOVWF LCD
   CALL RETARDOLCD_15MS
   BCF ENABLE
   BCF RS
   BSF ENABLE
   MOVLW 0X01
   MOVWF LCD
   CALL RETARDOLCD_15MS
   BCF ENABLE

   MOVLW   'C'
   CALL   DATO
   MOVLW   'O'
   CALL   DATO
   MOVLW   'N'
   CALL   DATO
   MOVLW   'T'
   CALL   DATO
   MOVLW   'A'
   CALL   DATO
   MOVLW   'D'
   CALL   DATO
   MOVLW   'O'
   CALL   DATO
   MOVLW   'R'
   CALL   DATO
   MOVLW   ':'
   CALL   DATO
   MOVLW   ' '
   CALL   DATO
OTRA

   GOTO OTRA


DATO:
   MOVWF   LCD
   BSF      RS
   BSF      ENABLE
   CALL RETARDOLCD_15MS
   BCF      ENABLE
   RETURN

INILCD
CALL RETARDOLCD_15MS
   BCF RS
   BSF ENABLE
   MOVLW B'00111000'
   MOVWF LCD
   CALL RETARDOLCD_100US
   BCF ENABLE

   BCF RS
   BSF ENABLE
   MOVLW B'00110000'
   MOVWF LCD
   CALL RETARDOLCD_100US
   BCF ENABLE

   BCF RS
   BSF ENABLE
   MOVLW B'00110000'
   MOVWF LCD
   CALL RETARDOLCD_100US
   BCF ENABLE

   BCF RS
   BSF ENABLE
   MOVLW B'00111100'
   MOVWF LCD
   CALL RETARDOLCD_100US
   BCF ENABLE

   BCF RS
   BSF ENABLE
   MOVLW B'00001100'
   MOVWF LCD
   CALL RETARDOLCD_100US
   BCF ENABLE

   BCF RS
   BSF ENABLE
   MOVLW B'00000001'
   MOVWF LCD
   CALL RETARDOLCD_100US
   BCF ENABLE

   BCF RS
   BSF ENABLE
   MOVLW B'00000110'
   MOVWF LCD
   CALL RETARDOLCD_100US
   BCF ENABLE
   RETURN

RETARDOLCD_100US
   MOVLW    D'1'
    MOVWF    TIEMPO3
TRES3
   MOVLW    D'1'
    MOVWF    TIEMPO2
DOS3
   MOVLW    D'100'
    MOVWF    TIEMPO1
UNO3
   DECFSZ   TIEMPO1
   GOTO    UNO3
   DECFSZ   TIEMPO2
   GOTO    DOS3
   DECFSZ   TIEMPO3
   GOTO    TRES3
   RETURN

RETARDOLCD_15MS
   MOVLW    D'30'
    MOVWF    TIEMPO3
TRES1
   MOVLW    D'10'
    MOVWF    TIEMPO2
DOS1
   MOVLW    D'50'
    MOVWF    TIEMPO1
UNO1
   DECFSZ   TIEMPO1
   GOTO    UNO1
   DECFSZ   TIEMPO2
   GOTO    DOS1
   DECFSZ   TIEMPO3
   GOTO    TRES1
   RETURN

RETARDO:
   MOVLW D'49'
   MOVWF TIEMPO1
TRES
   MOVLW D'80'
   MOVWF TIEMPO2
DOS
   MOVLW D'248'
   MOVWF TIEMPO3
UNO
   NOP
   NOP
   DECFSZ TIEMPO3,1
   GOTO UNO
   DECFSZ TIEMPO2,1
   GOTO DOS
   DECFSZ TIEMPO1,1
   GOTO TRES
   RETURN

   END

[nico]

Buenas, lo primero es colocarle una resistencia pull-up al port, para que cuente los pulsos, ya que no la tiene, y por lo tanto el pin esta al "aire". De esta manera se hara efectiva cada transición.

Segundo, mire muy por arriba el código, por lo que no se si esta todo inicializado ok. Veo dos cosas, alguien seguro verá alguna mas..

1, en el programa principal enciendes las interrupciones globales y habilitas las interrupciones por "overflow" del tmr 0, acto seguido haces cero el registro tmr0, por lo que para que se desborde, y viendo que tienes el preescaler apagado, necesitas 255 pulsos. Para solucionarlo y leer el pulsador con la interrupcion podrías cargar el tmr0 con 255, el próximo pulso que de el pulsador desbordara el tmr, hara la interrupcion y podras leer este dato, que tendras que guardar en una variable aparte.

2. dentro de la rutina del desborde haces una resta, pero seguro que teniendo en cuenta que ibas a ir allí con cada pulsación, pero recuerda que solo ira a la interrupcion al desbordar el timer, por lo tanto la resta no iria, dentro del tmr podrías sumar uno a tu variable externa, y volver a dejar cargado el timer con 255 para que al presionar de nuevo el boton se desborde, luego en el programa principal actualizas el valor en pantalla.

Esto en el caso que quieras contar y mostrar cada pulso que cuentas con el tmr0, ahora bien, tal vez sino haya entendido mal lo que quieras hacer. Mas sencillo sería hacerlo con RB0/int.

Espero haberme explicado.
Salutes.

[KILLERJC]

(escribi la respuesta mientras nico respondia, asi que el mensaje va para el autor del hilo) (Quite algunas cosas que ya dijo nico)
Pienso que estas muy equivocado en lo que estas planteando realizar. Tu codigo me suena a que estas intentando contar los pulsos externos con el TMR0 (luego de mirar el esquema es obvio que era esto). Y me explico el porque.

Si quisiera detectar un pulso, usaria RB0 y no el TMR0, ya que este pin me permite detectar un pulso.
La interrupcion del TMR ocurre unicamente cuando el TMR pasa de 0xFF a 0x00, asi que si no cargaste el timer con ningun valor y asumimos que esta en 0, deberias presionar 256 veces para entrar a la interrupcion, Y aca quiero hacerte ver que si usas el TMR, a no ser que siempre lo cargues con 0xFF, no te va a ir a la interrupcion apenas presiones el boton. Y si usas el valor 0xFF vas a tener que usar otro registro para llevar la cuenta.
Pero por que complicarla tanto con el Timer existiendo otras formas de hacerlo? Por ejemplo usando RB0 o un comparador si es que posee.

Otra pregunta.. Porque usar una interrupcion? Tu codigo tranquilamente se podria quedar esperando que se presione el boton, actualizar 2 digitos del LCD, esperar que se suelte el boton y repetir. Ese es todo tu programa.

Y algunos errores o cosas que veo en tu programa que a pesar que no le encuentro el sentido de implementacion

- Acostumbrate a guardar y recuperar los valores de STATUS y W al entrar a la interrupcion, en el datasheet si buscas por W_TEMP Microchip te da el codigo que va en la interrupcion.
- Nunca uses funciones que ocupan mucho tiempo en una interrupcion, como es el caso de la subrutina DATO que tiene delays dentro. Entonces usas algun bit de unregistro para que en el loop fuera del a interrupcion se actualice cuando sea necesario.
- Los Labels PRINCIPAL y CONT no tienen ningun sentido en el programa, deberian ser parte del "inicio", podes separarlo en otra subrutina por supuesto.
- Crea una subrutina para apuntar el cursor a un punto especifico. Asi al momento de actualizar el valor lo llevas a ese punto, y solo pensa en escribir, sino siempre se va escribiendo al lado
- D'0' no es lo mismo que '0'

[Oliver Karin]

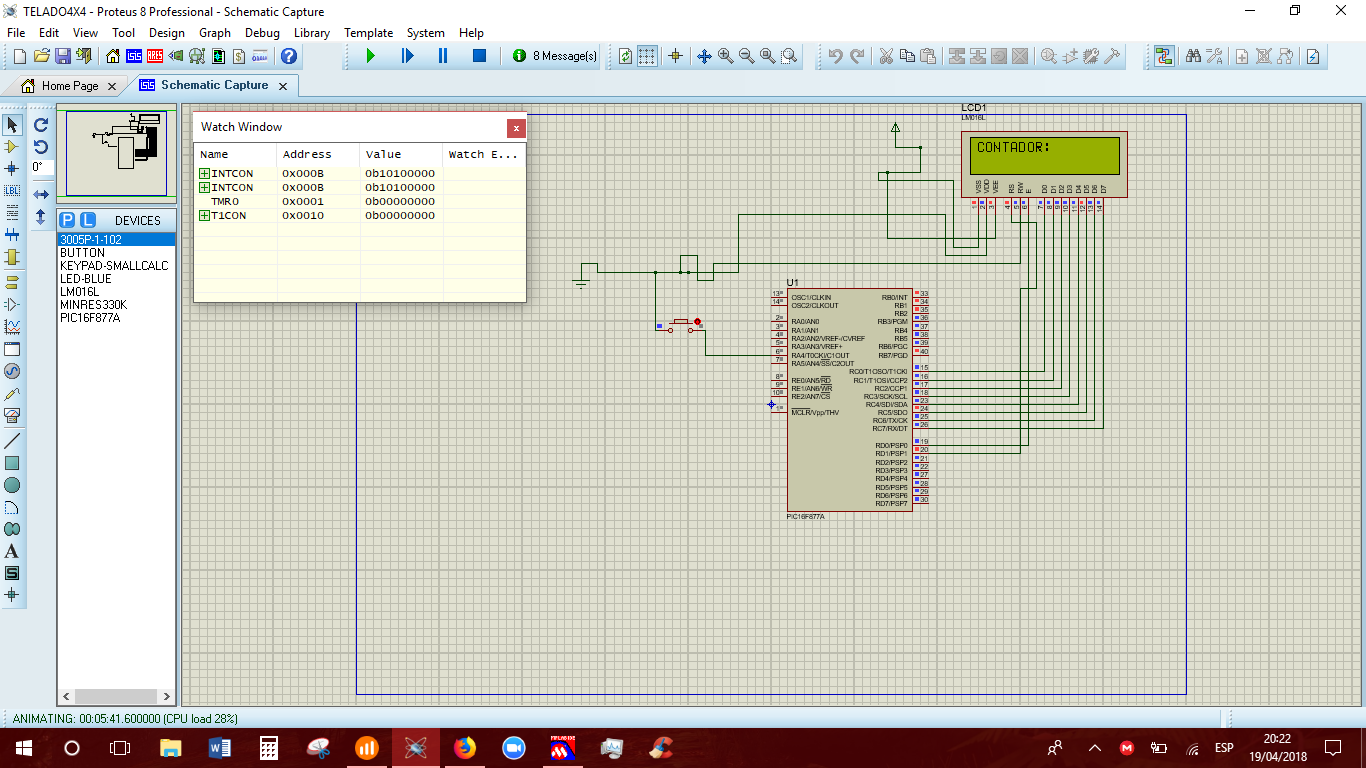

Amigos ya estoy haciendo los cambios que sugirieron, pero el problema es que no detecta la pulsacion, ya cargue con 255 el TMR0 para qeu a la siguiente pulsacion desborde pero no lo detecta, es es el problema. Y yambien estoy de acuerdo con lo de hacerlo con RB0 pero el profesor lo pidio asi, el de RB0 fue el programa pasado. Gracias por contertar amigos, y espero me ayuden a resolver porque no detecta la pulsacion.

[KILLERJC]

Hay que definir primero como es que queres que funcione el programa.

Actualizar el LCD lo haces unicamente cuando cambias el numero, entonces solo nos queda determinar como cambiar el numero.

El Timer lo podemos usar de 2  formas.

Que el TMR0 lleve la cuenta, esto tiene una ventaja y una desventaja. La ventaja es que al llegar "a 100" (en realidad 0) tenemos la interrupcion y lo volvemos a nuestro 0 (-99). Como solo va a ocurrir la interrupcion en ese punto, entonces en nuestro loop principal vamos a tener que revisar continuamente el valor del TMR0, comparamos con el valor guardado de cuando entro antes, si es distinto procede a mostrarde nuevo y actualizar el valor anterior.

Que el TMR0 solo funcione como un RB0, en este caso necesitamos cargar con 0xFF el TMR y al presionar el boton pasaria a 0x00, tendriamos que usar otro registro para llevar la cuenta, al momento del cambio, como se realiza con un boton, podriamos actualizarlo desde esa interrupcion. Que es lo que estas buscando hacer parece.

Asi que voy a ir por esta ultima opcion

[KILLERJC]

Me di cuenta que realizando el programa nunca pusiste el puerto A como digital. Seguramente por eso no funcione tu codigo. Pero aca va mi codigo (en realidad tu codigo un poquito modificado):

Código: ASM

1. START:
2.
3.    BANKSEL PORTA        ; BANCO 0
4.    CLRF PORTD
5.    CLRF PORTC
6.    CLRF PORTA
7.
8.    BANKSEL TRISA        ; BANCO 1
9.    CLRF TRISB
10.    CLRF TRISC
11.    CLRF TRISD
12.    MOVLW B'11111111'
13.    MOVWF TRISA
14.    MOVLW B'00111000'
15.    MOVWF OPTION_REG
16.    MOVLW 0X6
17.    MOVWF ADCON1
18.
19.    BANKSEL PORTA        ; BANCO 0
20.    CALL INILCD
21.    CALL LCDCONTADOR
22.    MOVLW 0X12           ; MUEVO EL CURSOR EN EL LCD A LA FILA 0 COLUMNA 12
23.    CALL POSICIONLCD
24.
25.    MOVLW 0XFF
26.    MOVWF TMR0
27.
28.    BCF INTCON,TMR0IF    ; LIMPIAMOS FLAG
29.    BSF INTCON,TMR0IE    ; HABILITAMOS LA INT DE TMR0
30.    BSF INTCON,GIE       ; ACTIVAMOS LA INTERRUCPION GLOBLA
31.
32. LOOP:
33.    GOTO LOOP
34.
35.
36. DATO:
37.    MOVWF   LCD
38.    BSF      RS
39.    BSF      ENABLE
40.    CALL RETARDOLCD_15MS
41.    BCF      ENABLE
42.    RETURN
43.
44. INILCD
45.     CALL RETARDOLCD_15MS
46.    BCF RS
47.    BSF ENABLE
48.    MOVLW B'00111000'
49.    MOVWF LCD
50.    CALL RETARDOLCD_100US
51.    BCF ENABLE
52.
53.    BCF RS
54.    BSF ENABLE
55.    MOVLW B'00110000'
56.    MOVWF LCD
57.    CALL RETARDOLCD_100US
58.    BCF ENABLE
59.
60.    BCF RS
61.    BSF ENABLE
62.    MOVLW B'00110000'
63.    MOVWF LCD
64.    CALL RETARDOLCD_100US
65.    BCF ENABLE
66.
67.    BCF RS
68.    BSF ENABLE
69.    MOVLW B'00111100'
70.    MOVWF LCD
71.    CALL RETARDOLCD_100US
72.    BCF ENABLE
73.
74.    BCF RS
75.    BSF ENABLE
76.    MOVLW B'00001100'
77.    MOVWF LCD
78.    CALL RETARDOLCD_100US
79.    BCF ENABLE
80.
81.    BCF RS
82.    BSF ENABLE
83.    MOVLW B'00000001'
84.    MOVWF LCD
85.    CALL RETARDOLCD_100US
86.    BCF ENABLE
87.
88.    BCF RS
89.    BSF ENABLE
90.    MOVLW B'00000110'
91.    MOVWF LCD
92.    CALL RETARDOLCD_100US
93.    BCF ENABLE
94.    RETURN
95.
96. LCDCONTADOR:
97.    BCF RS
98.    BSF ENABLE
99.    MOVLW 0X01
100.    MOVWF LCD
101.    CALL RETARDOLCD_15MS
102.    BCF ENABLE
103.    BCF RS
104.    BSF ENABLE
105.    MOVLW 0X01
106.    MOVWF LCD
107.    CALL RETARDOLCD_15MS
108.    BCF ENABLE
109.
110.    MOVLW   'C'
111.    CALL   DATO
112.    MOVLW   'O'
113.    CALL   DATO
114.    MOVLW   'N'
115.    CALL   DATO
116.    MOVLW   'T'
117.    CALL   DATO
118.    MOVLW   'A'
119.    CALL   DATO
120.    MOVLW   'D'
121.    CALL   DATO
122.    MOVLW   'O'
123.    CALL   DATO
124.    MOVLW   'R'
125.    CALL   DATO
126.    MOVLW   ':'
127.    CALL   DATO
128.    MOVLW   ' '
129.    CALL   DATO
130.    RETURN
131.
132. RETARDOLCD_100US:
133.    MOVLW    D'1'
134.     MOVWF    TIEMPO3
135. TRES3:
136.    MOVLW    D'1'
137.     MOVWF    TIEMPO2
138. DOS3:
139.    MOVLW    D'100'
140.     MOVWF    TIEMPO1
141. UNO3:
142.    DECFSZ   TIEMPO1
143.    GOTO    UNO3
144.    DECFSZ   TIEMPO2
145.    GOTO    DOS3
146.    DECFSZ   TIEMPO3
147.    GOTO    TRES3
148.    RETURN
149.
150. RETARDOLCD_15MS:
151.    MOVLW    D'30'
152.     MOVWF    TIEMPO3
153. TRES1:
154.    MOVLW    D'10'
155.     MOVWF    TIEMPO2
156. DOS1:
157.    MOVLW    D'50'
158.     MOVWF    TIEMPO1
159. UNO1:
160.    DECFSZ   TIEMPO1
161.    GOTO    UNO1
162.    DECFSZ   TIEMPO2
163.    GOTO    DOS1
164.    DECFSZ   TIEMPO3
165.    GOTO    TRES1
166.    RETURN
167.
168. RETARDO:
169.    MOVLW D'49'
170.    MOVWF TIEMPO1
171. TRES:
172.    MOVLW D'80'
173.    MOVWF TIEMPO2
174. DOS:
175.    MOVLW D'248'
176.    MOVWF TIEMPO3
177. UNO:
178.    NOP
179.    NOP
180.    DECFSZ TIEMPO3,1
181.    GOTO UNO
182.    DECFSZ TIEMPO2,1
183.    GOTO DOS
184.    DECFSZ TIEMPO1,1
185.    GOTO TRES
186.    RETURN
187.
188. TTIMER:
189.    ; COMO ESTA VACIO EL LOOP PRINCIPAL PUEDO OMITIR EL GUARDAR/REESTABLECER
190.    ; STATUS Y W
191.    INCF CONTADOR, F
192.    ; EL NUMERO NECESITO SEPARARLO EN DECENAS Y UNIDADES , ADEMAS SUMARLE '0'
193.    CALL INT_TO_BCD
194.    ; ANTES DE ENVIAR LOS DATOS, NECESITO POSICIONAR EL CURSOR (DONDE VA A ESCRIBIR).
195.    MOVLW 0X12
196.    MOVWF POSICIONLCD
197.    ; ENVIO PRIMERO LAS DECENAS
198.    MOVF DECENAS
199.    MOVWF LCD
200.    CALL DATO
201.    ;LUEGO ENVIO LAS UNIDADES
202.    MOVF UNIDADES
203.    MOVWF LCD
204.    CALL DATO
205.    ;ACTUALIZADO EL LCD, PROCEDO A LIMPIAR EL FLAG Y RECARGAR EL TIMER
206.    BCF INTCON,TMR0IF
207.    MOVLW 0XFF
208.    MOVWF TMR0
209.    RETFIE
210.
211.    END

En este codigo hay que hacer un par de funciones, declarar otro par de registros y por ultimo crear la limitacion de tu contador.

Necesitas crear las siguientes funciones:

POSICIONLCD, esta funcion lo que hace es posicionar el cursor en el LCD, me voy con un ejemplo.

Vos escribiste "CONTADOR:"
Si escribis 1 letra o numero mas aparece despues de los 2 puntos, supongamos que escribimos 10 queda asi:
"CONTADOR:10"
Si quiero escribir 11 ahora, si escribo asi nomas me encuentro conque hace esto:
"CONTADOR:1011"
Entonces te quedan 2 opciones, o volves al comienzo y escribis contador + el nuevo numero, o te vas a donde comienza el numero es decir posicionas el cursor despues de los 2 puntos, y escribis 11, asi se sobreescribe el valor y queda:
"CONTADOR:11"

INT_TO_BCD (en realidad seria INT_TO_ASCII )
Vos tenes un numero en formato binario, que en realidad es un entero, el problema que el LCD lo que recibe son caracteres ASCII, Esta subrutina deberia hacer lo que voy a hacer en el ejemplo. Supongamos que tengo el numero 38 y quiero enviarlo al LCD, entonces primero necesito separar las decenas y las unidades (lo podes hacer restando de 10 en 10), por un lado en un registro (DECENAS) voy a tener 3 y por el otro otro registro (UNIDADES) con el valor 8. Con esto me aseguro que en los registros solo tengo los valores de 0 a 9
Pero ese no es el valor ASCII, si quiero imprimero un '3' deberia enviar 0x33, el '0' es 0x30. entonces lo que voy a hacer es sumarlo 0x30 o '0' que es lo mismo. Entonces me queda DECENAS = 0x33 = '3' y UNIDADES = 0x38 = '8'
De alli solo me queda enviarlo.

------------

Registros a usar.

Tambien vamos a necesitar registros para usar. Como ya viste necesitamos uno de DECENAS y UNIDADES para obtener los valores a enviar, pero tambien necesitamos de otro registro para contar cuantas veces entro al TMR0, para eso usamos CONTADOR.
A ese rgistro en el codigo hay que agregarle el limite, ya que puede pasar a mas de 99, deberias ANTES de llamar a INT_TO_BCD, revisar si CONTADOR es mayor a 99, y si lo es proceder a ponerlo a 0 o no modificarlo.
