Cargador solar Mppt economico, eficiente y fácil de construir.

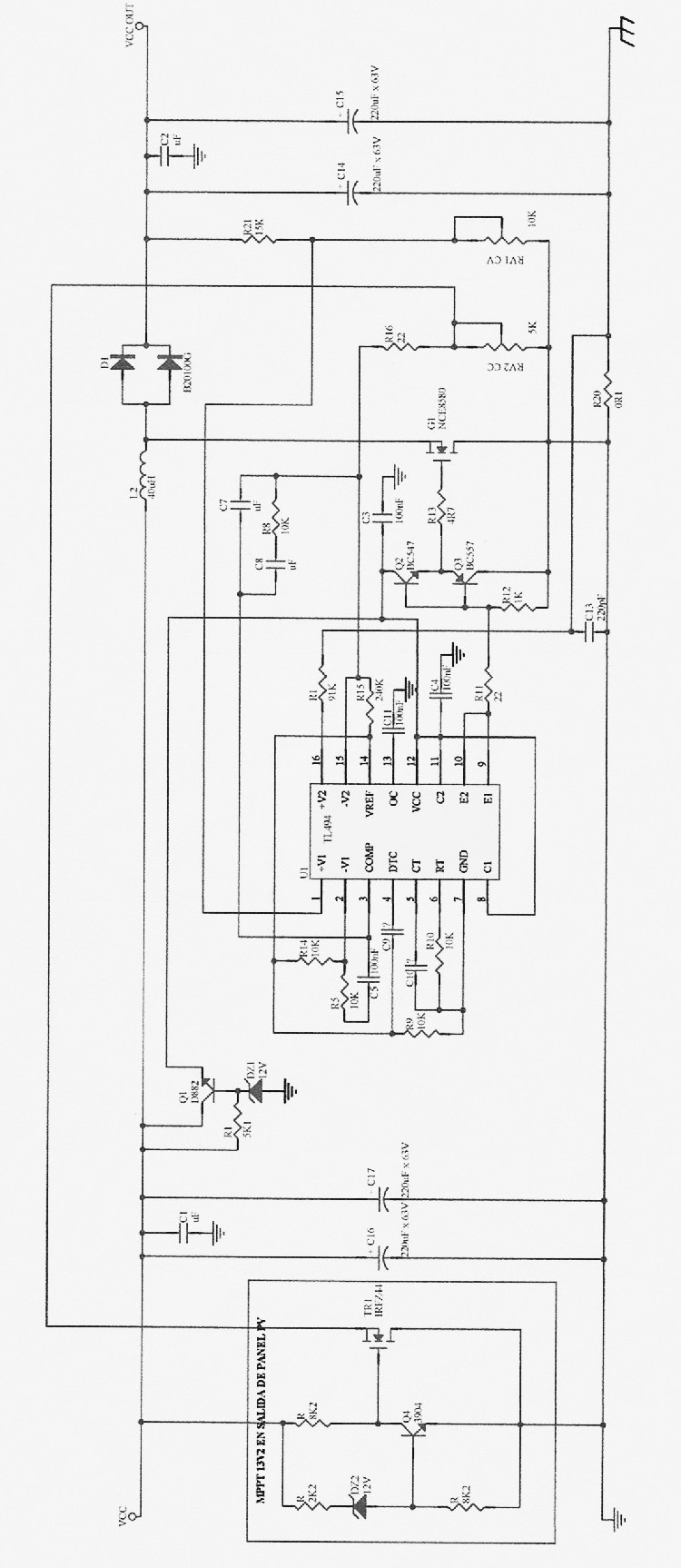

Bueno gente. Aquí les dejo una modificación al step up chino basado en el el integrado TL494. La modificación está enmarcada en rojo a la izquierda en el diagrama.
El funciónamiento, es simple. Cada vez que el módulo le quiere sacar más corriente de la que puede entregar el panel, el circuito lo limita modificando el pwm del TL494 para que la tensión del panel no caiga por debajo de los 13 voltios, (se evita el sobrecalentamiento mejorando la eficiencia del panel). Este circuito es válido para cargar 2 baterías en serie, (24 volts), con un panel de 12 volts. Los ajustes son:
1) conectar el step up modificado a una fuente de 12 volts al menos de 2 amper. Puede ser una batería chica, de gel.
2) Luego poner en la salida un multimetro en la escala de mas de 50 volts.
3) Ajustar el voltaje de salida del módulo modificado a 28 volts.
4) La corriente depende del tipo de panel. Ajustarla para que no limite la carga por corriente.
5) Por ultimo, instalar en serie entre el panel y la bateria.
No es necesario instalar un cargador, el modulo actúa como cargador.
La tensión máxima se debe ajustar según el tipo de bateria.
Va un módulo por panel.
Si las salidas, se ajustan a la misma tensión, se puede conectar varios paneles, (cada uno con su módulo), en paralelo. Caso contrario debe ponerse un diodo Schottky en serie con el positivo de salida de cada módulo.
La eficiencia tota es mejor que el 94%. Midiendo salida dividido entrada.
Espero les sea de ayuda. Saludos al foro...
