Carga electrónica

[Yoshua]

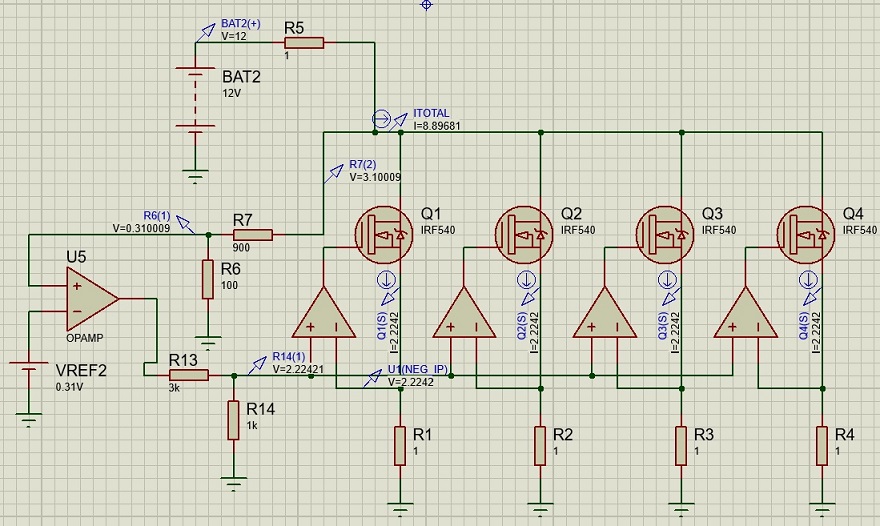

Este seria el circuito simplificado de la carga electrónica. Hay cuatro "módulos" compuestos de un mosfet, una resistencia sensora de corriente y un amplificador operacional. R5 es una resistencia limitadora para provocar la caída de voltaje. R13 y R14 hacen un divisor para que el voltaje que les llegue a los comparadores sea una cuarta parte de la total (lo puse para que sea 1V/1A). El indicador R7(2) muestra el voltaje que habria en los terminales de la carga, este valor es producto de multiplicar VREF2 por la relación entre las resistencias R6 y R7 (0.31x10).

VOLTAJE CONSTANTE.jpg
(173.47 kB, 880x526 - visto 623 veces)

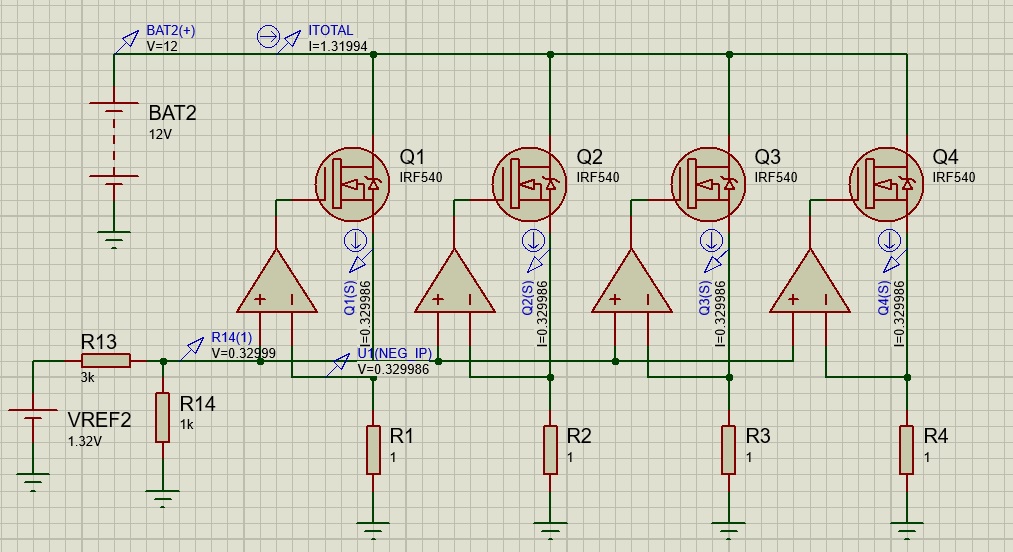

En esta imagen se ve a la carga funcionando a corriente constante donde la VREF2 es igual a la corriente total (Marcador ITOTAL). En este caso creo que se nota mejor el uso del divisor R13/R14 porque si estuviera directo circularía una corriente igual a VREF2 pero por cada transistor.

CORRIENTE CONTANTE.jpg
(187.23 kB, 1013x552 - visto 694 veces)

[micro_pepe]

Yoshua, eso es lo que necesitaba, habrá que irlo probando en la práctica.

Ahora vamos con los MOSFET, puedo conseguir el IRFP4227PBF :

http://www.irf.com/product-info/datasheets/data/irfp4227pbf.pdf

en el datasheet no viene la gráfica que relaciona potencia con temperatura, pero con los siguientes datos podemos calcular un disipador:

• Pongamos 5 transistores y 300w total, son 60w por transistor.
• La resistencia termica para un transistor:
  Rth = ((Tjmax · K - Ta)/Pot) - Rjc - Rcs =
  ((175ºC · 0.8 - 40ºC) / 60w) - 0.45ºC/w - 0.5ºC/w = 0.72ºC/W
• La total para un disipador que contenga los 5 transistores: Rth (total) = 0.72 / 5 = 0.144ºC/W

Tengo un disipador similar a este:

http://www.ebay.es/itm/321616947789?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT

No sé si con un par de ventiladores llegaré a los 0.144ºC/W

Saludos!!!

[Yoshua]

Si separas bien los transistores y con dos ventiladores de 12cm tirando aire al aleteado te podrías aproximar bastante.
Fuera de broma vi que uno le puso un ventilador de 12cm al disipador de un pentium 4 agarrado con una reduccion de caño de pvc, asi que anda fijandote de como podes optimizar el flujo de aire hacia el disipador.

[Chaly29]

Hola micro_pepe, ambos circuitos deberían de funcionar.

El disipador me parece algo pequeño, pero creo que es posible que funcione con un buen circuito de aire.

Un saludo.

Atte. CARLOS.
