Re:Eliminar componente alterna
« Respuesta #15 en: 26 de Febrero de 2018, 08:22:15 »
No puedo comprarlo por que esto es para un producto de venta, ya he realizado varios productos médicos con todas sus certificaciones, normas ISO y emisiones electromagneticas y han pasado perfectamente por el laboratorio de certificaciones.

Tengo ya casi todo diseñado con todas sus protecciones, redundancia e incluso el sistema de búsqueda de fallos por inyección de intensidad.

Este circuito es una simplificación del problema que me queda por resolver.

Citar
En cuanto a quitar la componente alterna, conecta la señal de 10V a través de 2 resistencias de 100K, una a cada terminal del generador.

Eso es exactamente lo que tengo hecho, solo que inyecto el negativo de la fuente de 10V al generador y el positivo a tierra. El problema es que al conectar mi sistema también se cierra el circuito de alterna, lo que hace que aparezca esa componente de alterna que quiero eliminar de la medición:

Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5416
Re:Eliminar componente alterna
« Respuesta #16 en: 26 de Febrero de 2018, 13:17:29 »

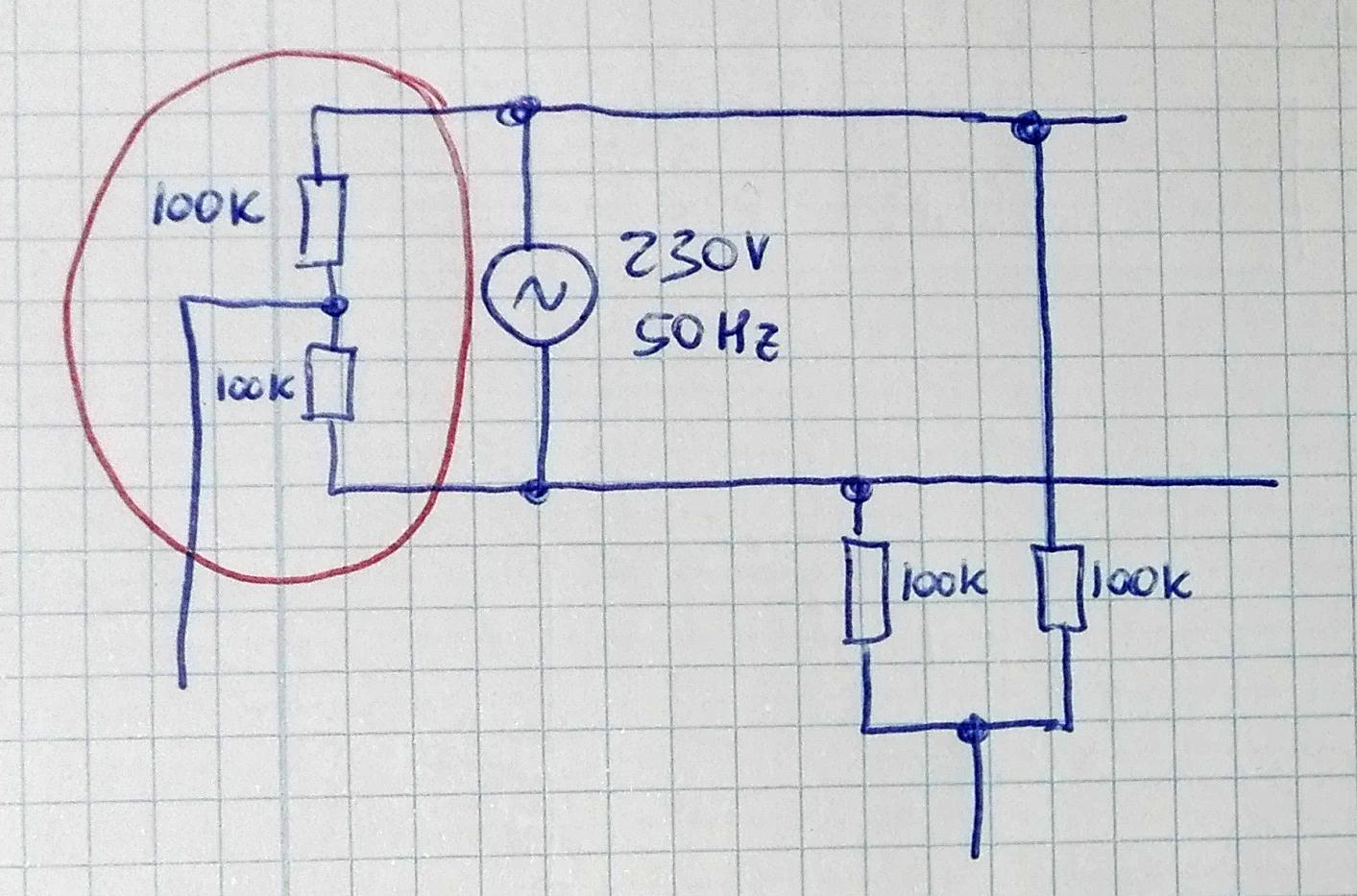

* masa virtual.jpg
(182.69 kB, 1413x933 - visto 109 veces)

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2795
Re:Eliminar componente alterna
« Respuesta #17 en: 26 de Febrero de 2018, 15:17:21 »
Si te fijas bien los 10V estan metidos precisamente por las resistencias que has dibujado a la derecha, que es lo mismo que has dibujado a la izquierda.
Si lo que quieres decir es que conecte la otra polaridad de la fuente de continua también mediante dos resistencias no serviría, por que el circuito no cerraría por la resistencia de fuga.

Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2795
Re:Eliminar componente alterna
« Respuesta #18 en: 26 de Febrero de 2018, 20:26:35 »
Ya lo he resuelto, todavía lo estoy puliendo pero lo he solucionado dando otro camino de cierre a la corriente alterna hacia tierra y aumentando la impedancia hacia el medidor con un filtro activo de segundo orden.
