Fuente de corriente con Buck y PIC

[micro_pepe]

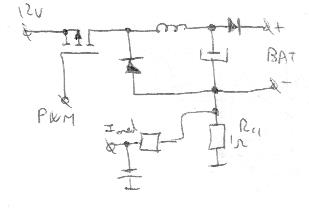

O de este modo?



(13.39 kB, 309x212 - visto 657 veces)

[Picuino]

Como el primero. Creo que será más rápido y exacto.

[Picuino]

Aunque el segundo funcionará parecido.

[Picuino]

Tendrás que poner dos filtros en la R11. Uno rápido para el control PWM y otro lento para el lazo de control de corriente.

[Picuino]

Pero lo ideal es buscar una nota de aplicación de LT (ahora Analog Devices) y seguirla tal cual.

[Picuino]

https://www.analog.com/media/en/technical-documentation/application-notes/an90f.pdf

[Picuino]

https://www.analog.com/media/en/technical-documentation/application-notes/an140fb.pdf

[Picuino]

http://www.discovercircuits.com/C/curr-source3.htm

[Picuino]

Hay pics que estan preparados para controlar una salida PWM en modo corriente. Se puede hacer con el comparador o con una entrada especial del PWM para sobrecorriente.

[micro_pepe]

Hay pics que estan preparados para controlar una salida PWM en modo corriente. Se puede hacer con el comparador o con una entrada especial del PWM para sobrecorriente.

Esta familia podría valer:

http://ww1.microchip.com/downloads/en/DeviceDoc/30010100C.pdf

pero no encuentro notas de aplicación.

Con este otro pic podría valer:

http://ww1.microchip.com/downloads/en/AppNotes/90003103A.pdf

[micro_pepe]

https://www.microchip.com/wwwAppNotes/AppNotes.aspx?appnote=en575383

Esto es más parecido

[Picuino]

Lo más sencillo creo que será que utilices un circuito de control en modo corriente y que el pic controle las referencias de ese circuito.

Por ejemplo un UC3843 es barato, funciona desde 8.5V con tiempos de ciclo hasta casi 100% y es sencillo añadir compensación en rampa, que vas a necesitar para ciclos mayores del 50%.
La regulación la puedes hacer desde el mismo circuito y el PIC puede dar la referencia de corriente y realizar mediciones.

https://www.tme.eu/es/details/uc3843bn/reguladores-de-tension-circuitos-pwm/st-microelectronics/

[Picuino]

Si te empeñas puedes hacerlo también con el PIC16F1847, porque tiene periféricos para simular un circuito como el anterior.
Tiene un latch R/S, comparador, PWM con autoshutdown, etc.

Pero te va a costar bastante programar todo para que se parezca a un simple circuito de 8 pines y 0.4 Euros, del que existen multitud de ejemplos en internet y que conozco y con el que te puedo ayudar.

Un saludo.

[micro_pepe]

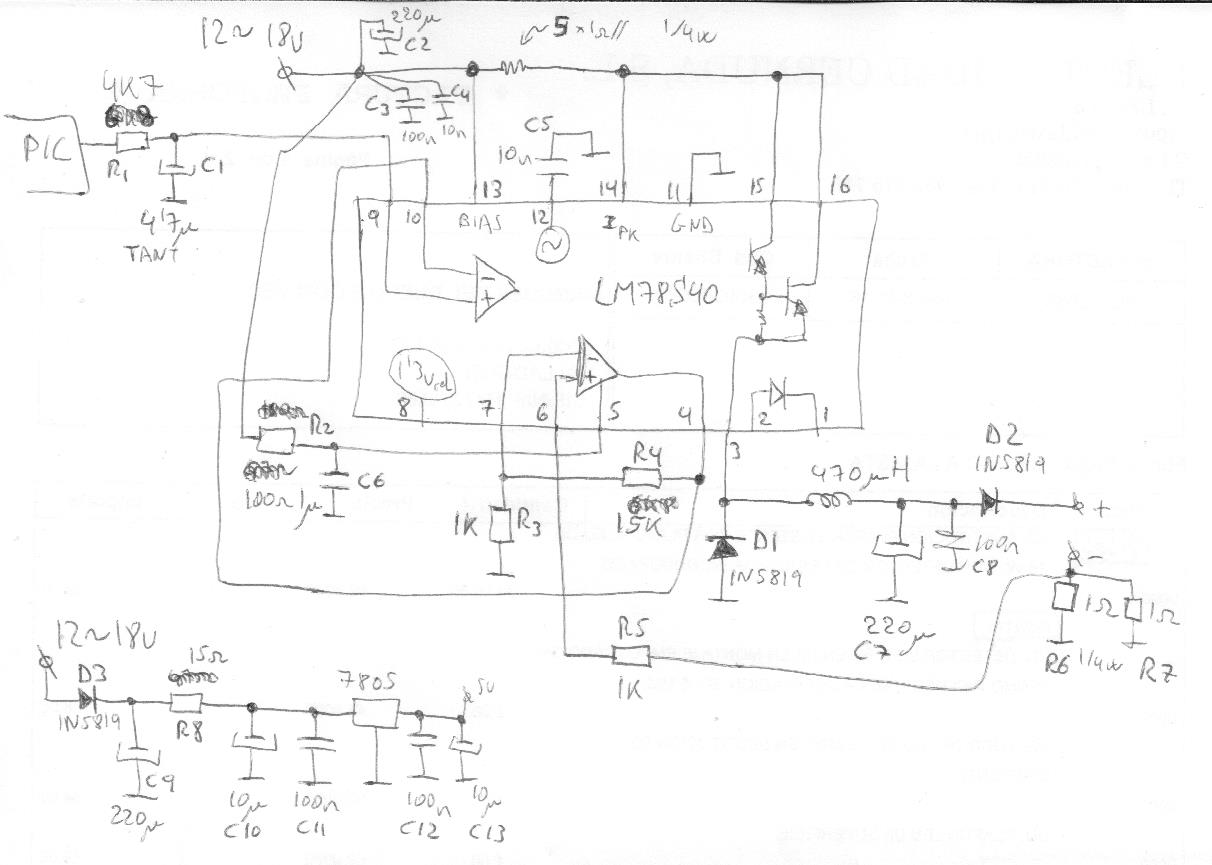

Tenia este boceto con un LM78S40, porque tiene los dos pines de entrada del amplificador de error accesibles, a parte de un operacional auxiliar, el uc3843 tiene un pin interno a Vref de 2.5v, para hacer el control de la corriente con el PWM de un PIC imagino que hay que sumar un valor de voltaje a la referencia de corriente en el fb.

La idea sería hacer una fuente de corriente ajustable de 0 a 650mA, controlada con un voltaje de 0 a 5v generado por el pic.



(88.03 kB, 1212x865 - visto 673 veces)

[micro_pepe]

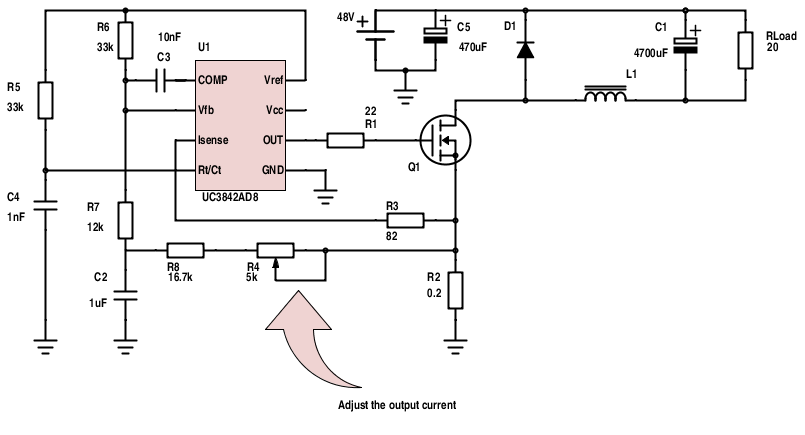

Supongo que sería algo así:



(29.2 kB, 805x435 - visto 704 veces)

Sumándole al pin fb un voltaje proveniente del pic.
