Autor Tema: PLC MICRO1 DE IDEC IZUMI  (Leído 23263 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado Xiriox

  • PIC10
  • *
  • Mensajes: 4
Re: PLC MICRO1 DE IDEC IZUMI
« Respuesta #15 en: 21 de Agosto de 2012, 16:09:58 »
Hola Alejandro

Para conectarme a un PLC FA-2J  según el manual debería tener los siguientes elementos

código PF2-CLA  : que sería la interface que realiza la conversion de rs232 a 485, en la cual podría usar el diagrama
código PFA-1A54A : que seria el cable desde el computador hacia la interface "PF2-CLA" que seria el diagrama que me enviaste en word
código PFA-1A51 : que seria el cable entre la interface y el PLC, es ese el cable que me faltaría el pinout

Si tienes alguna información del cable PFA-1A51, te lo agradecería


Desconectado AJD

  • PIC10
  • *
  • Mensajes: 10
Re: PLC MICRO1 DE IDEC IZUMI
« Respuesta #16 en: 22 de Agosto de 2012, 01:18:49 »
Bueno Xirios.
Me parece que no has prestado atención al plano que envié.
En el están todas las conexiones; desde el PLC hasta las PC pasando por la interface.
Te paso un o nuevo un poco mas explicito.
Espero que sepas lo que haces.
Saludos

Desconectado Xiriox

  • PIC10
  • *
  • Mensajes: 4
Re: PLC MICRO1 DE IDEC IZUMI
« Respuesta #17 en: 27 de Agosto de 2012, 16:00:27 »
Hola Alejandro

En efecto, no había prestado la suficiente atención al plano, ya que pensé que era el mismo que el anterior con Rj11. lo voy a probar y voy a ver como me va.

Muchas gracias por tu ayuda y paciencia.

Saludos

Desconectado electrojulian

  • PIC10
  • *
  • Mensajes: 2
Re: PLC MICRO1 DE IDEC IZUMI
« Respuesta #18 en: 04 de Mayo de 2016, 21:51:59 »
Hola Alejandro, me uní al foro ya que me pareció muy bueno tu aporte y lo estaba necesitando.
Estoy con un PLC Idec FA3S (CP11T), necesito comunicarlo con la pc para levantar el programa.
Armé el circuito adaptador pero no sé como conectarlo al puerto de comunicación de esta cpu.
Sería de gran ayuda cualquier información que puedas brindarme

Muchas gracias
Saludos

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 8109
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #19 en: 04 de Mayo de 2016, 22:44:52 »
AJD no conecta desde el 2014, pero si te fijas en la ultima imagen que puso, ahi tiene puesto cuales son los pines que debe usar en el conector DB9 ( el de RS-232 )


(la imagen es una ficha macho)

Observaras que solo importan 3 cables o 3 pines de ahi RxD,  TxD y GND

Desconectado electrojulian

  • PIC10
  • *
  • Mensajes: 2
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #20 en: 09 de Mayo de 2016, 08:46:09 »
Hola KillerJC, gracias por tu respuesta. Mi consulta iba por la conexión del lado del PLC, no por el lado del DB9 hacia la PC.
Tengo desarmada la CPU FA3S (CP11T) para visualizar las conexiones internas, y descubrí que llegan 5 cables a la ficha de comunicación de 8 pines.
Pin 1 y 8 unidos entre sí con tensión positiva de 12 V (cable naranja),
Pin 2 y 3 se supone que son RX y TX, desconozco cual es cual.
Pin 4 y 5 cable marrón unidos entre sí y desconozco su función,
Pin 6 y 7 (cable rojo) unidos entre si y se corroboró que es GND, ya que coincide con polaridad de los capacitores electrilíticos internos).
Quiero estar seguro antes de conectar ya que no quiero arruinar el puerto de comunicación.

Espero puedan darme una mano con esto.

Gracias y saludos!

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 8109
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #21 en: 09 de Mayo de 2016, 14:51:22 »
Entonces el circuito que dio alejandro no corresponde a lo que pedis. Ya que el circuito que dio dice que GND es el pin 5. Pero vos en el pin 5 tenes otra cosa distinta.

Por lo que vi el CP11T no posee el modulo de RS232 incorporado (al menos asegura que si o si es necesario usar el adaptador ), estas seguro que es RS485 o RS232 ? lo que hay alli ?.
https://www.idec.com/language/english/manual/FA-3SManual.pdf

Y supuestamente se necesita:
Link Adapter PF2-CLA para ese modelo
https://www.galco.com/buy/IDEC/PF2-CLA

Si te interesa saber cual es el de transmision, podes tratar de enviar algo por RS232, y vas a ver que la salida deberia cambiar. Mientras que la otra estaria fija.

Estoy suponiendo que estamos hablando un de un bus interno al PLC que se usa para comunicarse entre modulos. Y no del adaptador ( PF2-CLA que posee el DB9 ).
Pero si tenes un DB9 deberia cumplir con el estandar de RS-232C.

Desconectado montagna

  • PIC10
  • *
  • Mensajes: 16
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #22 en: 18 de Agosto de 2017, 02:34:52 »

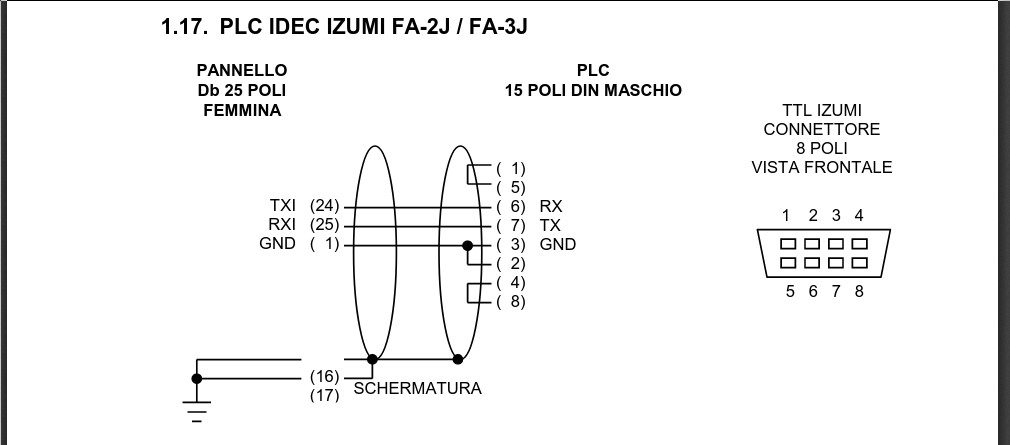

hola  a todos   estoy  tratando  de obtener  el pinout   del puerto de comunicaciones del plc  idec izumi  FA-2J    , el  cual  aberigue  en un pdf    de  origen italiano  sobre    Cables de conexión de plc  a   dispositivos  de entrada  de datos   .

este   documento  tiene  el nombre  de   "Cavi di collegamento ZP - ZPE - ZTC.pdf" el  cual  se puede bajar desde http://www.4shared.com   trato  de mandar  foto  adjunta

 - Adjunto no válido -

me  faltaría  obtener  los pines de 12v  y  masa


un  saludo a todos  Alejandro
Alejandro

Desconectado montagna

  • PIC10
  • *
  • Mensajes: 16
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #23 en: 18 de Agosto de 2017, 03:02:07 »
tratando  de subir  el adjunto



* pinout de izumi pa-j2.jpg
(53.74 kB, 1010x445 - visto 1565 veces)
   :-/



saludos  alejandro



Alejandro

Desconectado montagna

  • PIC10
  • *
  • Mensajes: 16
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #24 en: 19 de Agosto de 2017, 21:38:49 »

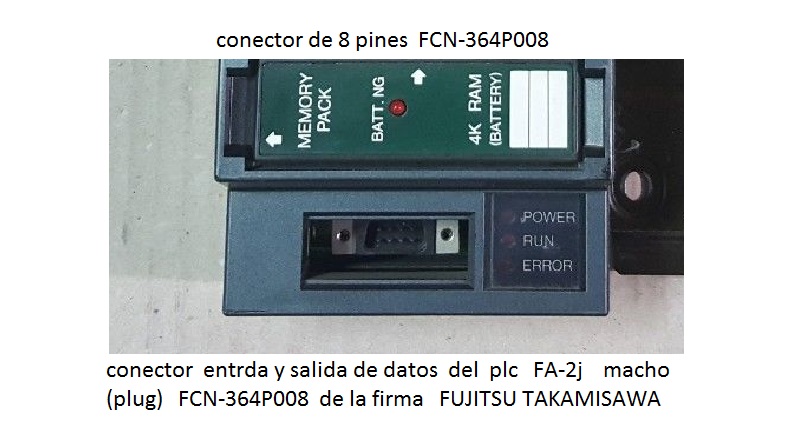

hola  a  todos   dato interesante  sobre  el conector  de entada de datos  del plc IZUMI FA-2J  el  cual esta en la parte frontal inferior  izquierda conector  macho  ;   es un conector  fabricado  por  la empresa  "Fujitsu  Takamisawa"  modelo (FCN-364P008) Plug   esta  empresa  los  pines  lo enumera  de forma diferente primer  hilera  A1,A2,A3,A4   segunda hilera B1,B2,B3,B4   mondo foto


* conector fcn-364p008.jpg
(93.64 kB, 786x431 - visto 1135 veces)


archivos  y pdf  se pueden obtener en www.4shared.com/folder/bkq5jon9/_online.html
« Última modificación: 20 de Agosto de 2017, 06:46:49 por xocas »
Alejandro

Desconectado montagna

  • PIC10
  • *
  • Mensajes: 16
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #25 en: 19 de Agosto de 2017, 21:53:29 »

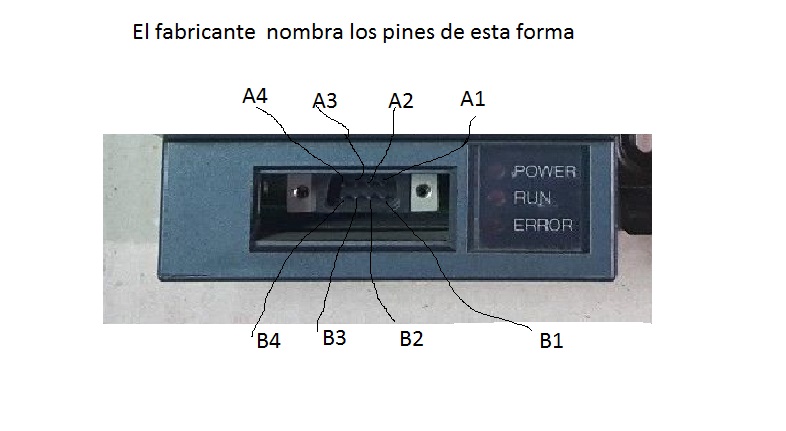

mando  foto   con los pines  como la  enumeración  Fujisu  Tkamisawa

« Última modificación: 20 de Agosto de 2017, 06:47:55 por xocas »
Alejandro

Desconectado montagna

  • PIC10
  • *
  • Mensajes: 16
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #26 en: 20 de Agosto de 2017, 01:42:43 »

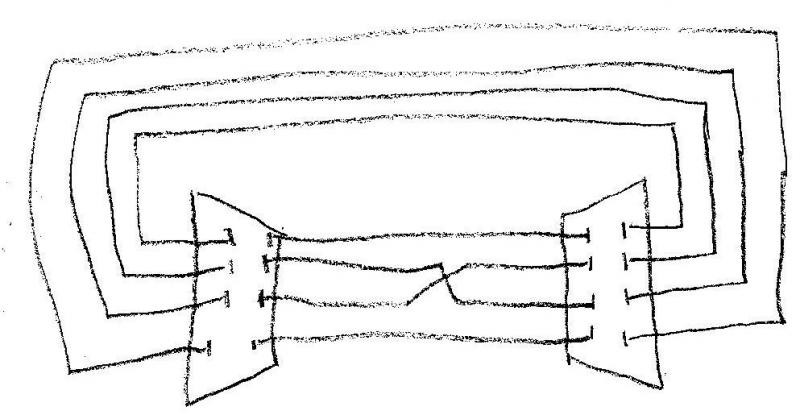

El cable  PFA-1A51 : que seria el cable entre la interfaz (PF2-CLA)  y el PLC   :  tiene  en sus  extremos  conectores  hembra  FCN-367J008-AU/B  en el cual su coneccionado   (pimout) es la que muestra la figura adjunta


* PFA-1A51 Cable.jpg
(46.02 kB, 800x415 - visto 1074 veces)
« Última modificación: 20 de Agosto de 2017, 06:48:37 por xocas »
Alejandro

Desconectado montagna

  • PIC10
  • *
  • Mensajes: 16
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #27 en: 20 de Agosto de 2017, 01:45:59 »
confirmando  el pinout   del puerto de comunicasion   del PLC  FA-2j
« Última modificación: 20 de Agosto de 2017, 06:49:06 por xocas »
Alejandro

Desconectado montagna

  • PIC10
  • *
  • Mensajes: 16
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #28 en: 20 de Agosto de 2017, 01:55:15 »

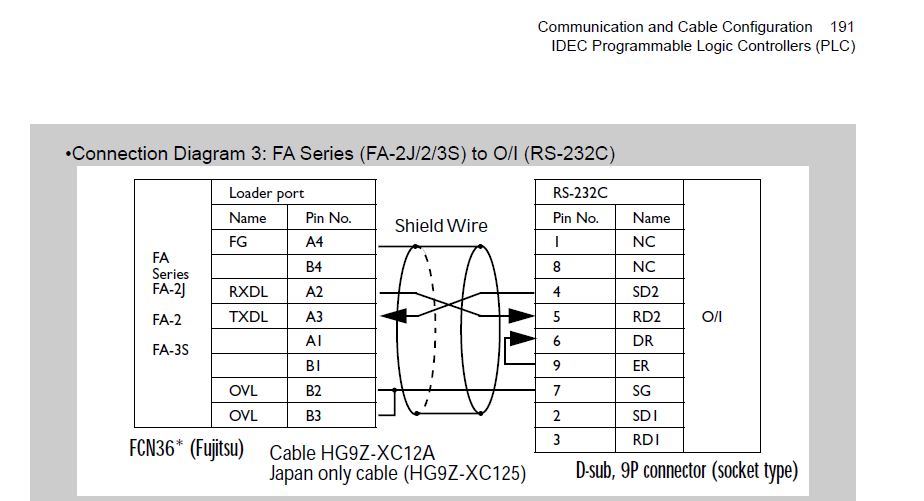

hola obtuve  un   pdf  de la empresa IDEC  que confirma   el pinout  del puerto de comunicación del PLC FA-2J  ;  este pdf  tiene el nombre 24WINDOINV .pdf   en el mismo  se observa  la numeración  de la empresa Fujisu  adjunto foto


* pinout del FA-2J.JPG
(67.06 kB, 924x501 - visto 1419 veces)

archivos  y pdf  se pueden obtener en http://www.4shared.com/folder/bkq5jon9/_online.htm
« Última modificación: 20 de Agosto de 2017, 06:49:43 por xocas »
Alejandro

Desconectado montagna

  • PIC10
  • *
  • Mensajes: 16
Re:PLC MICRO1 DE IDEC IZUMI
« Respuesta #29 en: 20 de Agosto de 2017, 02:25:35 »
Hola  a todos   tratare  de  armar   una interfaz  casera   pues   la  PF2-CLA  no la puedo conseguir  y   si  el   conector    FCN-367J008-AU/B   con estos  datos  obtenidos  se puede realizar y junto  con el circuito que nos dejo  el amigo   ALD  nos alcasa.
 saludo a todos

« Última modificación: 20 de Agosto de 2017, 06:51:35 por xocas »
Alejandro
