Autor Tema: Simple PWM con potenciometro?  (Leído 3376 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2178
Simple PWM con potenciometro?
« en: 01 de Febrero de 2017, 08:54:48 »
Buenas, tengo una consulta bastante simple, tengo este circuito:


* PWM.jpg
(112.36 kB, 1178x576 - visto 864 veces)


y ahora necesito poder regular el ciclo ed trabajo con un potenciometro. Ese pic no tiene AD, tendría que pasar al 675. El tema es que me parece demaciado un PIC para eso.
El PWM regula en este caso la intensidad de unas lamparas LED de 24V. Serán unos 5A mas o menos.

He visto circuitos con el popular 555, será la mejor opción o conocen algun otro circuito típico para este uso?

Saludos y gracias
-
Leonardo Garberoglio

Desconectado QIQE

  • PIC18
  • ****
  • Mensajes: 336
Re:Simple PWM con potenciometro?
« Respuesta #1 en: 01 de Febrero de 2017, 10:44:14 »
Podrías usar un encoder tipo potenciómetro solo necesita dos entradas digitales.
Muchas gracias por vuestro tiempo.

Saludos desde valencia!!!

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2178
Re:Simple PWM con potenciometro?
« Respuesta #2 en: 01 de Febrero de 2017, 11:17:42 »
Si, podría ser, pero lo veo medio complicado de gusto mantener el PIC.
De momento estoy pensando en esto:


* PWM2.jpg
(114.46 kB, 1123x657 - visto 637 veces)


Lo que me faltaría definir es como alimentar el 555 (por ahora pienso en un 7812) y el segundo punto es si valdrá la pena el driver del mosfet o atacaré con el 555 directamente el Gate...

Saludos!
-
Leonardo Garberoglio

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Simple PWM con potenciometro?
« Respuesta #3 en: 01 de Febrero de 2017, 22:25:20 »
Hola elgarbe, pues lo más sencillo y economico sin dudarlo es el NE555, y aunque por ahí no hace falta el driver, yo te recomendaría lo uses igualmente, pero uno que sea más sencillo. Por ejemplo este:


* Driver.png
(1.65 kB, 443x276 - visto 617 veces)


Por esto, también te recomiendo que tanto el driver como al NE555 los alimentes con 12V, y si son regulados, tanto mejor.

Por otro lado, en tu circuito con el 555, deberías de usar resistencias en serie con los diodos D1 y D2, o por lo menos con D1, ya que este diodo es por donde pasa la corriente cuando el condensador es descargado por el 555, y si no existe una resistencia de por medio, pues puedes quemar el integrado por la alta corriente.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2178
Re:Simple PWM con potenciometro?
« Respuesta #4 en: 01 de Febrero de 2017, 22:46:49 »
Carlos, como siempre gracias por los consejos.
Voy a cambiar el drive y te comento que en p3, p4 y p5 va un potenciómetro para regular duty cicle.
Los diodos 1n4148 d6, está bien o es muy chico?

Saludos y gracias!!
-
Leonardo Garberoglio

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Simple PWM con potenciometro?
« Respuesta #5 en: 01 de Febrero de 2017, 23:12:14 »
Hola elgarbe, si, se que en esos puntos va un potenciómetro, pero ten en cuenta, que cuando el cursor lo pones en el extremo de P4, pues formarías un corto.

P5 y P4 unidos (porte de por medio) pasaría a tener 0 ohms, por lo tanto cuando el 555 descarga C1 por medio del pin 7, solo estaría D1 de por medio, y toda la tensión de C1 caería sin resistencia de por medio sobre el transistor que está internamente en el 555 conectado entre masa y el pin 7, haciendo un corto.

Si alimentas todo el circuito con 12V, pues yo te recomendaría una resistencia no menor a 8V/0.038A=210 ohms, por lo tanto no menor a 220 ohms que es la normalizada inmediatamente superior. E estimado (porque en los datasheet no figura) que el pin 7 del 555 soportaría perfectamente una corriente de 50mA, por lo tanto de los 50mA nos quedan solo 38, ya que 12mA ya circulan por medio de la resistencia R1 de tu circuito, con los otros 38mA calculamos la corriente en base a una tensión máxima del condensador de Vcc x 0.6666, lo cual nos da 8V.

Por otro lado, si, los 1N4148 van bien sobrados y no tendrás problemas.

Por supuesto, vuelvo a repetirlo, tanto el 555 como el driver, deben de ser alimentados con la misma tensión, recomiendo 12V

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2178
Re:Simple PWM con potenciometro?
« Respuesta #6 en: 02 de Febrero de 2017, 16:06:47 »
Excelente, no habia analizado con el potenciometro en sus extremos. Bien, agrego las R en serie con el pote.

Gracias!
-
Leonardo Garberoglio

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2178
Re:Simple PWM con potenciometro?
« Respuesta #7 en: 02 de Febrero de 2017, 16:56:17 »
Bien, entonces el esquemático ha quedado así:


* PWM3.jpg
(141.85 kB, 1118x818 - visto 551 veces)


ahora a rutear el PCB.
Como siempre, si a alguien le interesa el proyecto en altium o las imagenes para armarlo me las pide y las subo.

Saludos
-
Leonardo Garberoglio

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Simple PWM con potenciometro?
« Respuesta #8 en: 02 de Febrero de 2017, 21:29:41 »
Hola elgarbe, ahora si me gusta, comenta los resultados.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2178
Re:Simple PWM con potenciometro?
« Respuesta #9 en: 03 de Febrero de 2017, 08:26:17 »
Dejo el ruteo del PCB y espero poder armarlo/probarlo el finde.


* PWM-PCB.jpg
(112.86 kB, 926x834 - visto 506 veces)


Saludos y gracias!
-
Leonardo Garberoglio

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Simple PWM con potenciometro?
« Respuesta #10 en: 03 de Febrero de 2017, 11:49:54 »
Hola elgarbe, me gusta el diseño, lo que no te e preguntado es la frecuencia del PWM y el uso que le darás?

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 8093
Re:Simple PWM con potenciometro?
« Respuesta #11 en: 03 de Febrero de 2017, 13:05:58 »
El track de R1 a C4, podrias hacerlo a C3, de esa forma tenes mas parte cubierta por el plano de masa.

LLevan disipadores los MOSFET? Lo decia por el lugar de los terminales P6/7/9

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2178
Re:Simple PWM con potenciometro?
« Respuesta #12 en: 03 de Febrero de 2017, 14:40:46 »
Gracias gente!

El uso es para dimmar unos tachos de luces LED. Si mal no recuerdo cada mosfet va a manejar 5A. Ahora que lo escrivo me doy cuenta que son 2 fuentes de 24V 5A, por lo que tengo que colocar 2 entradas de 24 V y tomar la alimentacion para el PWM de una de ellas... La frecuencia no es crítica, por encima de los 200Hz debería andar sin problemas. Si mal no recuerdo al variar el pote varía el duty cicle pero tambien la frecuendia, verdad? Pensaba situarme en el orden de 1KHz.

He cambiado la posicion de C3 y C4 y los pase a la derecha del 555 asi mejora el plano y a la vez esos filtros están antes de que la tension llegue al 555 y no después.

Los conectores P6..9 en realidad son para soldar cables de salida, no quice poner borneras en este caso. creo que podría poner un disipador pequeño, tipo planchuela de aluminio sin aletas para ayudar a los MOSFET. Con 0.008 * 5A*5A = 0.2W espero no tener problemas.

Saludos y gracias por los consejos!!
-
Leonardo Garberoglio

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Simple PWM con potenciometro?
« Respuesta #13 en: 03 de Febrero de 2017, 14:55:01 »
Hola elgarbe, si, creo que un poco varía la frecuencia con el movimiento del pote. Y no creo que con solo 5A necesites de colocarle disipador a los IRF3205, si mal no me acuerdo, disipando hasta 1.5W los MOSFET van bien, igual deberías de probar. 1KHz es buena frecuencia, mayores frecuencias lo único que consigues es que el MOSFET caliente más.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2178
Re:Simple PWM con potenciometro?
« Respuesta #14 en: 03 de Febrero de 2017, 15:16:12 »

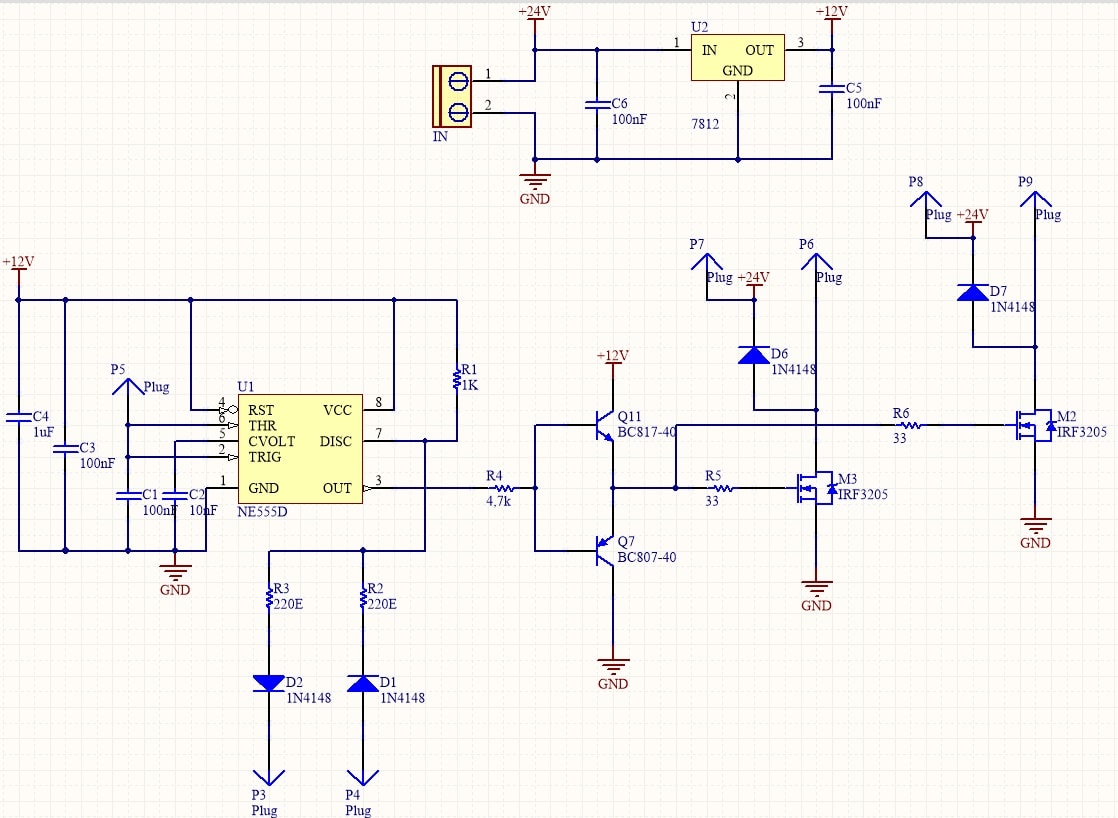

Excelente, entonces juntando todos los consejos hemos llegado a este diseño:


* PWM1.jpg
(62.08 kB, 1050x800 - visto 503 veces)

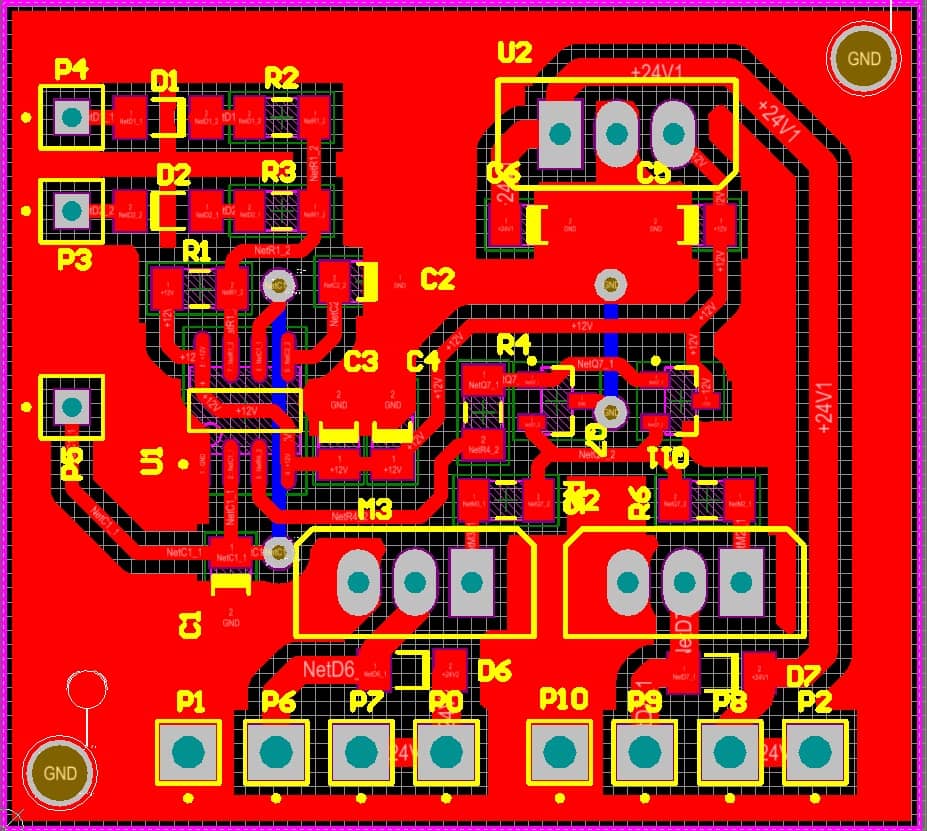

y con este ruteo


* PWM2.jpg
(134.54 kB, 927x831 - visto 499 veces)


Si consigo papel transparencia para tonner mañana hago los PCB, sino será durante la semana.

Saludos y gracias!
-
Leonardo Garberoglio
