Autor Tema: Efecto curioso en diodo RL207  (Leído 2315 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Efecto curioso en diodo RL207
« en: 17 de Agosto de 2018, 18:16:42 »
Tengo 5 diodos RL207 en serie, si los atravieso con una corriente de 1.5A, en total suman unos 4v de caída de voltaje, si desconecto de repente esa corriente de 1.5A y pasa a circular unos 12mA, el voltaje cae a 2.5V, y va subiendo poco a poco hasta los 2.8V.

Supongo que se debe a que al pasar a una corriente muy baja se enfrían y aumenta el voltaje.

Esto me estaba dando un problema, pues 2.5v estaba al límite de una referencia de voltaje, con 2.8 funciona, pero ese instante en que baja de repente provocaba un fallo, lo solucioné añadiendo otro diodo más en serie.

Saludos!!!

Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 8242
Re:Efecto curioso en diodo RL207
« Respuesta #1 en: 17 de Agosto de 2018, 20:02:28 »
Citar
Tengo 5 diodos RL207 en serie, si los atravieso con una corriente de 1.5A, en total suman unos 4v de caída de voltaje, si desconecto de repente esa corriente de 1.5A y pasa a circular unos 12mA, el voltaje cae a 2.5V, y va subiendo poco a poco hasta los 2.8V.

Y lo unico que se me ocurre es que puede ser efecto de alguna recombinación de portadores, la temperatura me parece que no, ya que es directamente proporcional al voltaje del diodo:

De:
https://es.wikipedia.org/wiki/Diodo


(Despejando Vd y manteniendo la I constante, obviamente) te queda algo asi:

k * T  = Vd

Entonces a mayor temperatura, e igual corriente, mayor voltaje del diodo, lo cual es lo contrario de lo que ocurre en tu ejemplo. Ya que disminuiria la temperatura del diodo y deberia disminuir el voltaje.

El que varia el voltaje con la corriente es el funcionamiento del diodo, uno idealmente toma como 0.7V pero en realidad es una curva la cual el voltaje depende de la corriente que atravieza el diodo.
Aunque no entiendo cual es tu objetivo con esa caida de tension.

--------------------------------------------------

Segun el datasheet, para 10mA son cerca de 0.62V cada diodo aprox, y para 1.5A proximo a los 0.92V. Y no todos los diodos poseen la misma caida de voltaje ( tienen la misma curva ), y la curva es de referencia obviamente.

Datasheet que vi:
https://media.digikey.com/pdf/Data%20Sheets/Diodes%20PDFs/RL201-207.pdf


Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Re:Efecto curioso en diodo RL207
« Respuesta #2 en: 18 de Agosto de 2018, 17:27:11 »
Citar
Aunque no entiendo cual es tu objetivo con esa caida de tension.

Lo que pretendo es obtener un voltaje de referencia negativo de -2.5v con un TL431, para una fuente de alimentación, para eso pongo unos diodos que provocan una caída de voltaje, en un principio fueron 5, y no funcionaba bien, pues mientras tengo conectado a la fuente una carga de 1.5A bien, pero al quitar esa carga la caída en los diodos es de 2.5v, por lo tanto la referencia de voltaje baja, y la salida de la fuente se ve alterada, hasta que el voltaje en los diodos va subiendo poco a poco.

Saludos!!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Efecto curioso en diodo RL207
« Respuesta #3 en: 17 de Septiembre de 2018, 13:00:08 »
Hola micro_pepe, sin dudas e efecto del enfriamiento de los diodos, ese efecto es usado en muchos termómetros y termostatos, sobre todos los más viejitos.

Usar diodos en serie no es una referencia de tensión muy exacta (como podrás ver). Por que no usas algún integrado regulador de tensión? O presenta menor tu idea/circuito (ya que no entendí la explicación) y vemos la forma de ayudarte.

Un saludo.

Atte CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Re:Efecto curioso en diodo RL207
« Respuesta #4 en: 22 de Septiembre de 2018, 15:50:44 »
Hola Chaly29,

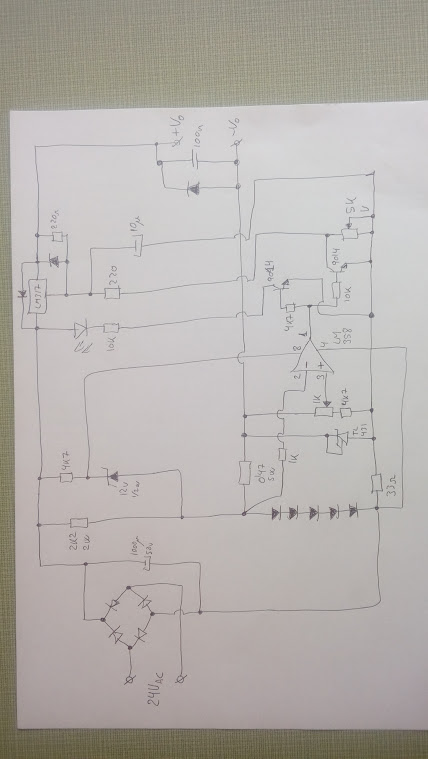

el esquema original es este:


* 20180920_163133.jpg
(45.56 kB, 428x759 - visto 396 veces)


el problema, hago circular una corriente alta de 1A por ejemplo, la caída de voltaje en los diodos es suficiente para que el TL431 ajuste correctamente 2.5V, de golpe quito la carga, y el voltaje cae tanto que no da los 2.5V de referencia y la salida de la fuente se ve alterada, al cabo de un rato cuando los diodos se enfrían, se estabiliza al valor adecuado.

Lo solucioné poniendo otro diodo en serie.

Saludos!!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Efecto curioso en diodo RL207
« Respuesta #5 en: 23 de Septiembre de 2018, 05:00:03 »
Hola micro_pepe, perdona mi opinión, pero que complicada y poco eficiente haz realizado tu fuente, por que en ves de ese arreglo de diodos no usaste un integradito ICL7660 para generar una tensión negativa para el operacional y listo. Y después existen varios componentes que no entiendo su función, pero lo principal sería lo de la tensión negativa.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Re:Efecto curioso en diodo RL207
« Respuesta #6 en: 23 de Septiembre de 2018, 09:38:23 »
Hola Chaly,

no la diseñé yo, es este kit de los chinos:

https://www.banggood.com/Original-Hiland-DIY-0-30V-0-1A-LM317-Adjustable-Voltage-Current-Power-Supply-Kit-p-1160443.html?rmmds=search

me la dieron porque tenía ese defecto que comento, para ver si podia hacer algo.

Efectivamente es poco eficiente, pero yo no la veo complicada, si se usa un ICL7660, haría falta a mayores un regulador de 5V, y el TL431 seguiría siendo necesario, sería necesario más espacio en la PCB.

Saludos!!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡
