Inyectar -12,0 y 12V
« en: 13 de Febrero de 2021, 07:32:55 »
Hola, quiero inyectar +-12V a un sistema, para medir la resistencia que tiene.

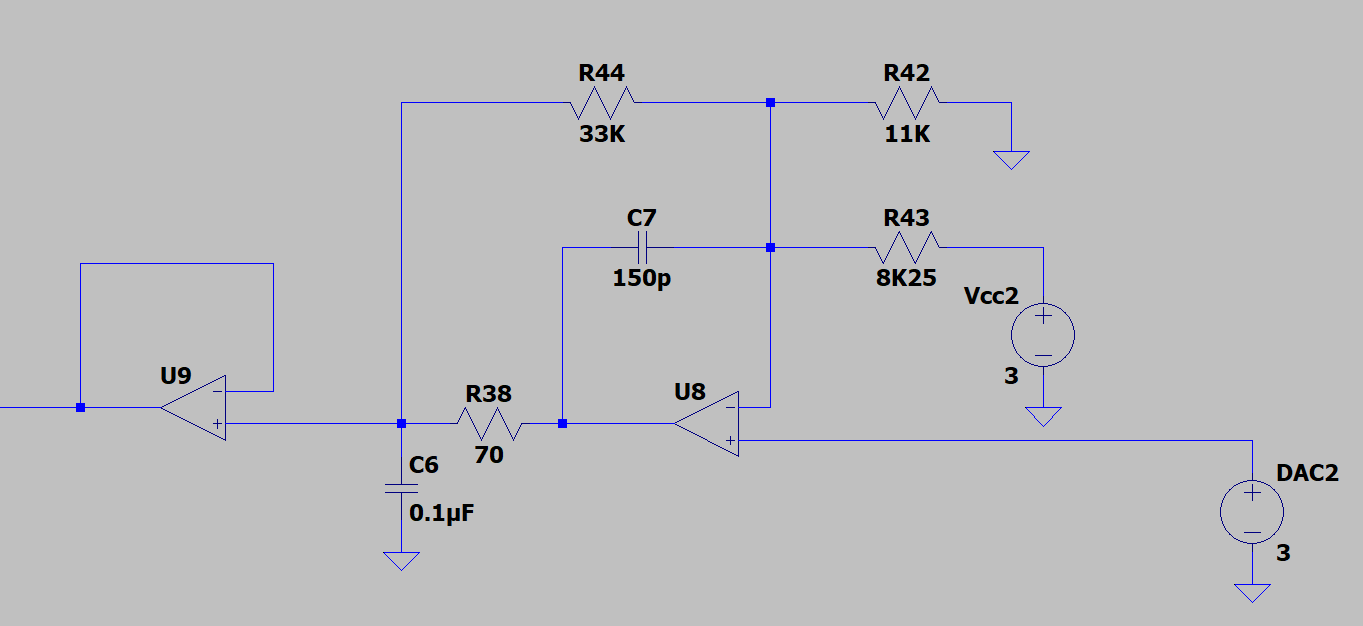

he simulado un circuito que me da los +-12V, pero no me termina de convencer:



* Sin título.png
(15.57 kB, 1363x626 - visto 63 veces)


En este circuito, con el DAC del micro, si pongo 0V tengo a la salida de U9 -12V si coloco 1.5 tengo 0V y si coloco 3V tengo los +12V.
sin embargo, con este circuito tengo todo el rango de tensiones desde -12 a 12V y yo solo necesito esos 3 puntos (-12, 0 y +12V)
¿Se os ocurre otra manera mas barata o simple de hacerlo? también había pensado en switch analógicos, pero al final sale casi mas caro uno que aguante esas tensiones.

por cierto la intensidad a inyectar es minuscula del orden de uA o algun mA como mucho.
