Recomedación tierra virtual.
« en: 08 de Marzo de 2021, 16:18:53 »
Como de recomendable es realizar una tierra virtual para sacar una doble tensión? Es decir, es mas ruidosa que una tierra convencional, tiene alguna desventaja o es lo mismo?

pongo un ejemplo, ¿es mas recomendable hacer esto:



* Sin título.png
(6.13 kB, 660x398 - visto 102 veces)


esto?:



* Sin título2.png
(5.24 kB, 730x296 - visto 100 veces)


o da lo mismo?
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado Eduardo2

  • PIC24F
  • *****
  • Mensajes: 521
Re:Recomedación tierra virtual.
« Respuesta #1 en: 08 de Marzo de 2021, 18:18:46 »
Depende del consumo de las cargas contra masa.
Si son cargas bajas y constantes como polarizacion de operacionales la primera.
Si son consumos variables e importantes la segunda.
Si son ni-ni  un regulador 78Lxx  o un operacional como seguidor del punto medio de las resistencias.

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2901
Re:Recomedación tierra virtual.
« Respuesta #2 en: 08 de Marzo de 2021, 18:42:18 »
Depende del consumo de las cargas contra masa.
Si son cargas bajas y constantes como polarizacion de operacionales la primera.
Si son consumos variables e importantes la segunda.
Si son ni-ni  un regulador 78Lxx  o un operacional como seguidor del punto medio de las resistencias.

Hola Eduardo, gracias por contestar, pues para lo que lo estoy mirando no tiene consumos importantes, pero si tiene unos cuantos integrados, que saldrían de LDOs de la rama positiva, 3V3, 5V y entre ellos un ADC, por eso me preocupa el filtraje que se pueda hacer a través de esta masa virtual. Lo que mas consumo es un display Oled que creo que consume unos 20mA.

¿A que te refieres con ni-ni?

Un saludo.
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado Eduardo2

  • PIC24F
  • *****
  • Mensajes: 521
Re:Recomedación tierra virtual.
« Respuesta #3 en: 08 de Marzo de 2021, 19:34:42 »
... pues para lo que lo estoy mirando no tiene consumos importantes, pero si tiene unos cuantos integrados, que saldrían de LDOs de la rama positiva, 3V3, 5V y entre ellos un ADC, por eso me preocupa el filtraje que se pueda hacer a través de esta masa virtual. Lo que mas consumo es un display Oled que creo que consume unos 20mA.
¿Pero esos reguladores están contra masa o solamente entre + y - de la fuente ?   Pensá que con esas 2 resistencias de 100k, una variación en el consumo de 20uA se refleja en una variación de 1V en la masa.

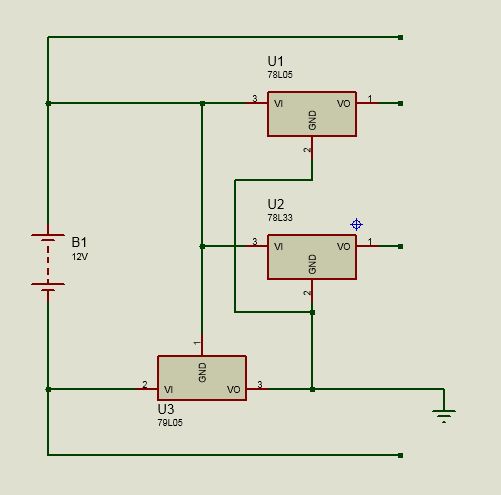

En caso de que estén contra la masa virtual la tendrías que implementar con otro regulador, algo asi:



* MasaV.jpg
(21.65 kB, 501x495 - visto 103 veces)


Si no es necesario que la tensión negativa sea simétrica se puede poner un regulador negativo de 5V o 3.3V en lugar de 6V, ya no necesitarías que los positivos sean LDO.

Citar
¿A que te refieres con ni-ni?
Ni poco - ni mucho

---------------------------------------------------------

Acabo de darme cuenta que se me dieron vuelta las referencias en el regulador negativo,   debe decir 7908.
También puede ser con una resistencia en la referencia del 79xx para que sea ajustable o con un TL431 .
« Última modificación: 08 de Marzo de 2021, 23:29:03 por Eduardo2 »

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5608
    • Picuino
Re:Recomedación tierra virtual.
« Respuesta #4 en: 09 de Marzo de 2021, 12:31:34 »

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2901
Re:Recomedación tierra virtual.
« Respuesta #5 en: 11 de Marzo de 2021, 19:00:45 »
Citar
¿Pero esos reguladores están contra masa o solamente entre + y - de la fuente ?   Pensá que con esas 2 resistencias de 100k, una variación en el consumo de 20uA se refleja en una variación de 1V en la masa.

Pues pensaba ponerlos en contra masa, de esta manera tienen que disipar menos y mejoro el rendimiento.

Ok muchas gracias, Como los consumos no son elevados, creo que es mas barato sacar una fuente de 24 Voltios con la tierra virtual (aunque a mas tension menos intensidad) que colocar un inversor, con los problemas además que trae consigo como las emisiones al ser un conmutado.

Citar
Un artículo interesante: https://tangentsoft.net/elec/vgrounds.html

Muy interesante, no lo había encontrado en mi búsqueda por internet, gracias!
