Autor Tema: Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W  (Leído 4566 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #120 en: 05 de Mayo de 2021, 09:33:48 »
No, está todo en su sitio
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5615
    • Picuino
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #121 en: 05 de Mayo de 2021, 14:25:51 »
Pues no sé si realizar más pruebas del circuito de arranque a 80V o arriesgar a probar ya directamente la fuente con tensión de red y una bombilla.
Lo peor que puede pasar es que se queme de nuevo el L4981A.

Desconectado stk500

  • Moderadores
  • DsPIC33
  • *****
  • Mensajes: 4874
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #122 en: 05 de Mayo de 2021, 14:27:51 »
¡Volvemos a la carga, y con buenas noticias!

He sustituido el L4981A y de nuevo veo 396V en C88. Veo oscilación en el pin 20 del mismo, y veo oscilación en las entradas y salidas del transformador principal TX2.
Me he ido al final del circuito, a las salidas de la fuente y veo -6V en la salida que debería tener -5V y veo +7V en la salida que debería tener +15V.

Todo esto alimentando con 25Vdc en Vrect y a través de una R de 110ohm en +V.

¿Conecto todo con una bombilla en serie a 220Vac?

tiene varias opciones, el Fusible de entrada  ponlo de 1Amp  y poner 2 lampara en paralelo, yo normalmente uso lampara de 60vatios, al mismo tiempo  ir midiendo los voltage de salida hasta que vaya subiendo a su valor,  cuando llegue hasta aqui, desconecta la fuente y comprobar que no encuentre nada caliente, si es asi ya puede poner la fuente directa, aunque yo dejaria el fusible de 1Amp , claro esta que la fuente con carga debe poner el fusible original.
muchas suerte .
Saludo

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #123 en: 06 de Mayo de 2021, 12:14:20 »
¡Aaargggg!, qué torpe.

He cometido el error de conectar la fuente con una bombilla en serie a 220Vac, ¡sin desconectar la resistencia de 110ohm que tenía entre Vrect y V+!
Al cabo de unos segundos la resistencia ha comenzado a echar humo, he apagado todo, y ahora cuando alimento con 25Vdc el oscilador nuevamente no funciona. Incluso cambiando del L4981A.

A buscar qué es lo que me he cargado, ¡joder!
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5615
    • Picuino
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #124 en: 06 de Mayo de 2021, 15:16:58 »
Uf, a saber qué componentes se habrán quemado. Espero que no muchos.
Echo en falta el emoticono de facepalm.  :(

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #125 en: 07 de Mayo de 2021, 13:31:22 »
En una revisión general no he encontrado ningún componente quemado. A continuación he medido la tensión en todos los pines de IC8 y me encuentro que al tocar con el polímetro el pin 9 (Isense) empieza a oscilar y el consumo de la fuente se dispara a sus valores habituales, y la tensión en C88 vuelve a los 396Vdc.
He revisado los componentes que llegan hasta ese pin 9 (R72, R73 y C96) y no encuentro ningún problema.
¿Qué me aconsejáis revisar?

Estas son las tensiones en IC8 cuando no oscila:
Pin  1PGND0V
Pin  2IPK0.93V
Pin  3OVP0.31V
Pin  4IAC0.64V
Pin  5CA-Out0.21V
Pin  6LFF5.09V
Pin  7VRMS0.54V
Pin  8MULT-OUT0V
Pin  9ISENSE...
Pin 10SGND0V
Pin 11VREF5.09V
Pin 12SS0.58V
Pin 13VA-OUT1.28V
Pin 14VFEED0.44V
Pin 15P-UVLO2.24V
Pin 16SYNC0.38V
Pin 17ROSC1.28V
Pin 18COSC3.63V
Pin 19VCC17.14V
Pin 20GDRV0V
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5615
    • Picuino
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #126 en: 08 de Mayo de 2021, 07:27:58 »
Yo estoy perdido. No conozco tanto ese integrado.

Me extraña que no oscile porque el condensador en el pin 18 debería estar oscilando todo el tiempo, aunque no toques el pin 9 con el polímetro.

Tampoco entiendo que en el pin 8 no haya ninguna tensión. Debería salir una tensión proporcional a la multiplicación de las tensiones en los pines 6, 4, 7 y 13, que no valen cero.

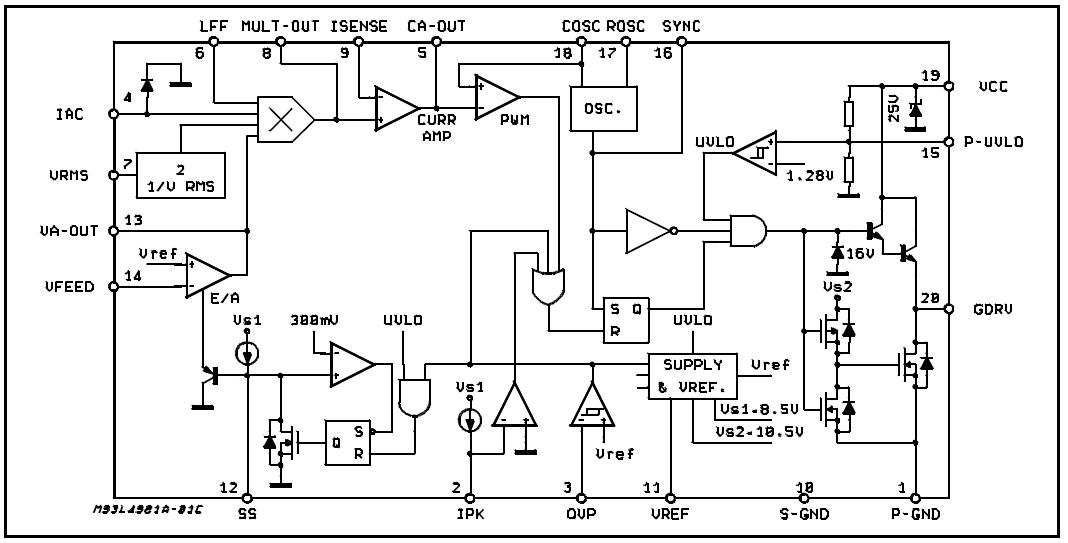

* L4981.png
(59.53 kB, 1068x543 - visto 141 veces)



Como digo, esto debería ser más sencillo. Cambiar los componentes estropeados y que la fuente funcione. A fin de cuentas esta fuente ya estaba funcionando. No es igual que si estuviésemos poniendo en marcha un montaje desde cero.

A ver si a alguien se le ocurre cómo seguir.

Un saludo.
« Última modificación: 08 de Mayo de 2021, 07:30:02 por Picuino »

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #127 en: 08 de Mayo de 2021, 14:00:03 »
Pues si tú no tienes ideas estoy apañado  :D

Lo único que se me ocurre es soldar un cable en el pin 9 y llevarlo a algún sitio a través de una resistencia grande donde tocando provoque el mismo efecto que el polímetro y así la fuente funcione.
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado RedPic

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 5500
    • Picmania by Redraven
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #128 en: 08 de Mayo de 2021, 15:10:51 »
Contra la estupidez los propios dioses luchan en vano. Schiller
Mi Güeb : Picmania

Desconectado AcoranTf

  • Colaborador
  • PIC24H
  • *****
  • Mensajes: 1084
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #129 en: 08 de Mayo de 2021, 20:21:15 »
Pues si tú no tienes ideas estoy apañado  :D

Lo único que se me ocurre es soldar un cable en el pin 9 y llevarlo a algún sitio a través de una resistencia grande donde tocando provoque el mismo efecto que el polímetro y así la fuente funcione.

Deberias mirar la placa por debajo, no vaya a ser que haya saltado alguna pista.
Mira tambien que la resistencia R72 de 3K3, entre el pin 9 del CI y masa tenga su valor correcto. Igualmente la R73 de 22K.
El hecho de que se ponga a oscilar al tocar con el polimetro en la pata 9, podria indicar que esa pata está en alta impedancia. Independientemente de que en las patas de la R72 te de correcto, mide igualmente ohmios entre la pata 9 del CI y masa, deberia indicar tambien los 3K3.
Por curiosidad, mira tambien la R83 de 0,047 Ohm. Entre VRec- y P0V.
De momento no se me ocurren mas cosas, espero que tengas suerte y la saques pronto.

Saludos.
« Última modificación: 08 de Mayo de 2021, 20:30:28 por AcoranTf »

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5615
    • Picuino
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #130 en: 10 de Mayo de 2021, 14:40:21 »
Yo no me fío mucho de ese L4981A. Es muy extraño que tenga ese comportamiento.

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #131 en: 10 de Mayo de 2021, 15:04:25 »
He probado 2 distintos, pero ya me llegaron los otros que compré. Los probaré todos a ver qué tal.
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5615
    • Picuino
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #132 en: 11 de Mayo de 2021, 03:46:45 »
Si no has puesto un zócalo es posible que de tanto cambiar el circuito esté alguna pista estropeada.

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #133 en: 12 de Mayo de 2021, 02:00:28 »
Sí, cuando quité el chip original puse un zócalo.
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #134 en: 14 de Mayo de 2021, 02:59:43 »
He probado los 13 L4981A que tengo y todos hacen lo mismo  :(
