Autor Tema: Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W  (Leído 4558 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5615
    • Picuino
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #15 en: 19 de Marzo de 2021, 09:24:13 »
Ten en cuenta que si ese transistor se ha quemado puede deberse a un corto en otro lugar.
Antes de probar la fuente con el nuevo transistor deberías comprobar bien todo el circuito de alta tensión.

Saludos.

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #16 en: 19 de Marzo de 2021, 09:26:43 »
Según me dijo Manwenwe, la hija se dedicó a jugar metiendo cablecitos en la fuente,  así que confío en que esa fuera la causa del corto
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5615
    • Picuino
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #17 en: 19 de Marzo de 2021, 09:39:11 »
Podrías preguntar en el foro de eevblog. Está en inglés, pero puede que alguien tenga esa misma fuente y te pueda decir qué transistor lleva.

https://www.eevblog.com/forum/chat/tti-power-supply/msg2059594/#msg2059594
« Última modificación: 19 de Marzo de 2021, 09:41:29 por Picuino »

Desconectado Eduardo2

  • PIC24F
  • *****
  • Mensajes: 524
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #18 en: 19 de Marzo de 2021, 10:03:07 »
Según me dijo Manwenwe, la hija se dedicó a jugar metiendo cablecitos en la fuente,  así que confío en que esa fuera la causa del corto
Es muy probable, pero ojo que ese transistor en corto te puede quemar el puente de diodos, ademas del NTC que está rajado pero parece haberse salvado.

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #19 en: 19 de Marzo de 2021, 14:39:38 »
He puesto un IRFP460 nuevo, y he dejado el SL15 original porque en la tienda no tenían. He encendido la fuente con una bombilla en serie y la bombilla apenas se calentaba, por lo que la fuente estaba consumiendo algo.
He quitado la bombilla, he encendido la fuente y no hace nada. Al menos ya no salta el magneto/ICP pero ahora ya no sé qué señales comprobar.
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #20 en: 19 de Marzo de 2021, 15:02:14 »
He comprobado que el condensador que aparece en la esquina inferior derecha se carga con 200V. Lo he descargado y al conectar la fuente vuelve a cargarse.

Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado manwenwe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2190
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #21 en: 19 de Marzo de 2021, 15:12:39 »
Según me dijo Manwenwe, la hija se dedicó a jugar metiendo cablecitos en la fuente,  así que confío en que esa fuera la causa del corto

Efectivamente: le he retirado la paga hasta los 18 años y ahora no llega a los 3 jejeje.
Ojo por ojo y todo el mundo acabará ciego - Mahatma Gandhi -

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #22 en: 19 de Marzo de 2021, 15:15:27 »
Según me dijo Manwenwe, la hija se dedicó a jugar metiendo cablecitos en la fuente,  así que confío en que esa fuera la causa del corto

Efectivamente: le he retirado la paga hasta los 18 años y ahora no llega a los 3 jejeje.
Jajaja

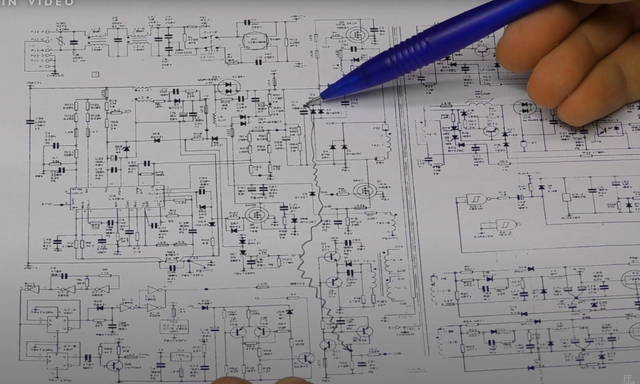

Ando buscando el esquema de la fuente. De momento lo mejor que he encontrado es lo que aparece en el minuto 6:00 de este vídeo:



Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado manwenwe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2190
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #23 en: 19 de Marzo de 2021, 15:20:59 »
Una cosilla tocayo: veo que la tienes todavía en el chasis, ¿por qué no la desmontas del todo?. Apostaría a que no tiene componentes en BOT pero no a que no haya saltado ninguna pista en BOT. Si te saltó el ICP de casa seguro que sea por donde sea pasaron de 15A para arriba y esa corriente se puede llevar bien cualquier pista si es por dónde no debía pasar...

Saludos!
Ojo por ojo y todo el mundo acabará ciego - Mahatma Gandhi -

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #24 en: 19 de Marzo de 2021, 15:38:02 »
Sí, sí, la tengo fuera del chasis y estoy haciendo todo desmontada. De lo contrario no habría podido cambiar el IRFP. Lo que pasa es que no he subido ninguna foto fuera del chasis  :D
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 8136
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #25 en: 19 de Marzo de 2021, 17:42:42 »
Vos buscabas el manual:

http://pa2hs.kg-uitdaging.nl/documenten/TTI%20EX354D,%20T%20&%20Tv%20Series%20Service%20Manual.pdf

Hay varias versiones, por las fotos parece estar entre las versiones 3 y 4 (comparten la misma placa)

Donde Q5 es un IRFP460 como te dijo Picuino y el RTC es de 6A 10R que coincide con los 10ohms 6A de lo que habiamos buscado. Tenes el esquema de las versiones 3 y 4 en la pagina 55.

EDIT:
Mirando rápidamente el esquema parece ser que al ser "multitension" de entrada ( 110 a 240 VAC) por ahí es necesario elevar la tensión, para que antes del transformador principal (conmutado obviamente) siempre tengas una tension fija, sea cual sea la tension de entrada.
Q5 por lo que parece es quien conmuta ese boost con L3 y/o L9.

Todo esto controlado por el IC8 (L4981A)


En el cual si ya no te salta el termico, deberias de revisar que todo este correcto con lo sensado por ese IC, y si hay salida desde ese controlador.
https://www.st.com/resource/en/datasheet/l4981.pdf


EDIT2:

Revisando el inicio del manual explica correctamente como funciona cada parte. E indica que era L3 solo y no ambos como había supuesto.
« Última modificación: 19 de Marzo de 2021, 17:58:08 por KILLERJC »

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #26 en: 20 de Marzo de 2021, 03:06:53 »
¡Enorme Killer!
Qué bueno que hayas conseguido el esquema.

Continúo mirando a ver si encuentro algunas claves. Muchas gracias
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17909
    • MicroPIC
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #27 en: 20 de Marzo de 2021, 03:43:11 »
Algunos datos:
- la primera etapa, con los filtros y el rectificador, está funcionando correctamente: en Vrect+/Vrect- encuentro 275Vdc
- he mirado la tensión en todos los pines del L4981A y están entre 0.1V y 0.9V, pero ni Vcc ni Vref suben a los 5Vdc que deberían tener
- he conectado el osciloscopio para mirar señales y ha saltado el diferencial de casa :(
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado manwenwe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2190
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #28 en: 20 de Marzo de 2021, 04:59:47 »
Nocturno: si tienes un osciloscopio usb + un portatil pincha sólo con batería.... si pinchas con osciloscopio normal o le pones un transformador de aislamiento o cualquier cosa que pinches a la alterna de casa te va a hacer saltar el diferencial... Si es que no te cargas el osciloscopio: cuidado!!!
Ojo por ojo y todo el mundo acabará ciego - Mahatma Gandhi -

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 8136
Re:Reparación de una fuente de alimentación TTi EX354RD DUAL POWER SUPPLY 280W
« Respuesta #29 en: 20 de Marzo de 2021, 07:21:18 »
La otra para realizar, por ejemplo en mi caso en Argentina tenemos enchufes de 3 patas ( Linea-Neutro-Tierra ) Pero existian antes tomas de 2 patas (Linea-Neutro) entonces lo que hago es usar un adaptador de 3 a 2 patas, eso hace que tenga que tener cuidado con tocar lo metalico del osciloscopio cuando estoy midiendo, ya que el potencial es el mismo que el masa que conecte. Pero al menos me permite medir sin tener un trafo de aislacion.

Ya que el problema es que la masa esta conectada al terminar de Tierra del enchufe, (podes medir continuidad si queres) entonces al tener la masa en cualquier lado, tenes una fuga de corriente y lo detecta el disyuntor diferencial.

Empezando por el VCC
El inicio esta dado por las dos resistencias R79 y R78, mas un zener de 22V.
Luego de ahi se alimenta de 2 lados. Uno de la bobina L3, en el cual pienso que deberias prestar atencion a la resistencia fusible R61 que este bien, y el otro lado que se alimenta es del TX2, que tiene una bobina extra y tambien tiene un resistencia fusible R17
http://www.farnell.com/datasheets/69493.pdf

Lo que si tenes una derivacion desde esas dos resistencias la R79 y la R78, que va a un cricuito de deteccion de bajo voltaje, sin entrar en detalles podrias ver que valores de voltajes tenes en R35, que es la resistencia que le da la tension de base y tambien en elcolector de Q1
