Autor Tema: Sensores de voltaje y de corriente en alterna  (Leído 1271 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado jfh900

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3594
Sensores de voltaje y de corriente en alterna
« en: 21 de Noviembre de 2015, 08:55:36 »
Para un proyecto que me han pedido, tengo que realizar con cierta precisión la medida de la tensión y la intensidad de una resistencia de 500 W (o menos) en C.A. ¿Sabeis de algún módulo o C.I. que realice la medida de estas variables? Necesitaría medir el voltaje con un decimal si es posible y la corriente con 3 decimales. He mirado el ACS712, pero no es lo más adecuado ya que mide valores instantaneos de corriente y o medimos el valor de pico de la corriente y se divide por raíz de 2 o hay que integrar las muestras a lo largo del tiempo para calcular el valor eficaz, ademas de los problemas que presenta no mide el voltaje. Lo ideal sería un módulo ya construido, que mida voltaje, intensidad y realice el calculo de la potencia, y puedan ser accesible los valores en el ordenador, si no hay me valdria un módulo de voltaje y otro de intensidad.

Un saludo y gracias por vuestra ayuda
* Cuando hables, procura que tus palabras sean mejores que el silencio.
* 'Todos somos ignorantes, lo que ocurre es que no todos ignoramos las mismas cosas.' Albert Einstein.
* No hay nada peor que un experto para evitar el progreso en un campo
* "La vida es como una novela. No importa que sea larga, sino que esté bien narrada" Seneca
* La vida no se vive por las veces que respiras, sino por los momentos que dejan sin aliento.
* Dios dijo: ∇·E=ρ/ε0 ; ∇·B=0 ; ∇xE=-dB/dt ; ∇xB= μ0ε0dE/dt..y la luz se hizo..!!..

Desde España Jesús

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2699
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #1 en: 21 de Noviembre de 2015, 09:20:26 »

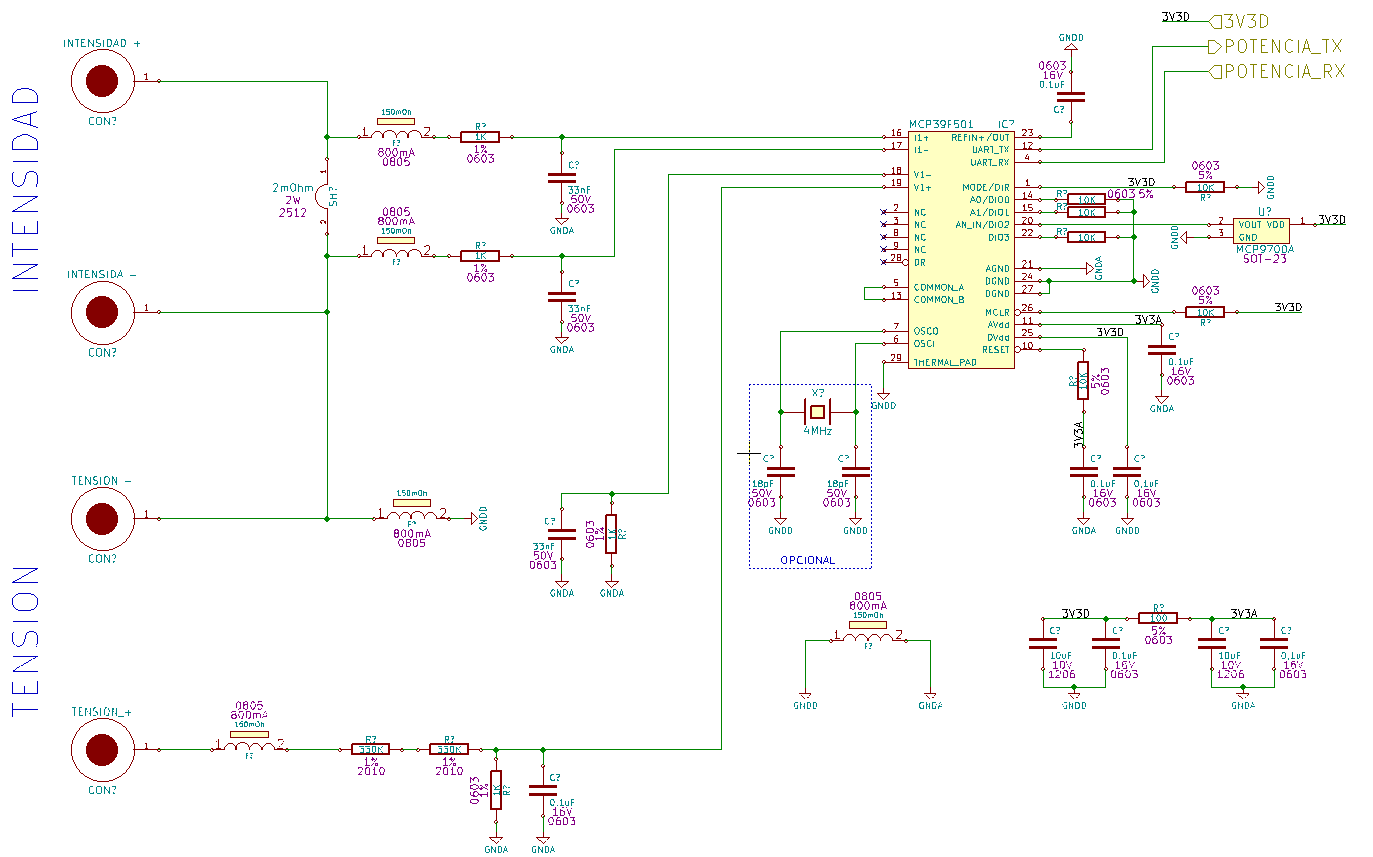

te adjunto uno que hice yo hace bastante tiempo, con el MCP39F501 aunque te aconsejo que lo cambies por el MCP39F511

Basicamente es un watimetro: tensión, intensidad, potencia activa, reactiva, aparente, factor de potencia, frecuencia....etc.
se puede (debe) calibrar para obtener la precisión que desees
un saludo:


* vatimetro.png
(35.11 kB, 1373x857 - visto 435 veces)
« Última modificación: 21 de Noviembre de 2015, 09:25:40 por juaperser1 »
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2699
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #2 en: 21 de Noviembre de 2015, 09:29:25 »
por cierto si esto debe enchufarse a un micro, con las lineas TX o RX, ten en cuenta que no tenga un retorno a tierra, es decir no puedes enfufarle un ordenador, ni medir con un polímetro o osciloscopio con toma de tierra o te lo cargaras todo.

debes optoacoplar las lineas TX y RX, para que todo este circuito este aislado.

un saludo
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado jfh900

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3594
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #3 en: 21 de Noviembre de 2015, 09:52:17 »
Gracias Juan José por la respuesta. Estoy mirando la placa prototipo de Microchip:

http://www.microchip.com/DevelopmentTools/ProductDetails.aspx?PartNO=adm00667&utm_source=&utm_medium=MicroSolutions&utm_term=&utm_content=DevTools&utm_campaign=MCP39F511+Power+Monitor+Demonstration+Board+

Puede ser una solución.

Si alguien más tiene alguna idea será bien recibida.
* Cuando hables, procura que tus palabras sean mejores que el silencio.
* 'Todos somos ignorantes, lo que ocurre es que no todos ignoramos las mismas cosas.' Albert Einstein.
* No hay nada peor que un experto para evitar el progreso en un campo
* "La vida es como una novela. No importa que sea larga, sino que esté bien narrada" Seneca
* La vida no se vive por las veces que respiras, sino por los momentos que dejan sin aliento.
* Dios dijo: ∇·E=ρ/ε0 ; ∇·B=0 ; ∇xE=-dB/dt ; ∇xB= μ0ε0dE/dt..y la luz se hizo..!!..

Desde España Jesús

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2699
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #4 en: 21 de Noviembre de 2015, 09:56:46 »
Por si te sirve de algo la mia esta basada en esta:

http://www.microchip.com/Developmenttools/ProductDetails.aspx?PartNO=ARD00455

y esta probada.

pero la verdad es que me dio problemas y el MCP39F511 creo que es mas recomendable de usar, es casi compatible pin a pin, toda la parte de medida es identica.

un saludo
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado Kid_Bengala

  • Colaborador
  • PIC18
  • *****
  • Mensajes: 409
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #5 en: 25 de Abril de 2018, 18:32:33 »
Hola

Siento rescatar este hilo, pero era por no abrir un hilo con una pequeña consulta. Me esta tocando diseñar un pequeño circuito para medir un consumo de unos equipos de alterna y esta con varios micros pedidos de ACS712, pero buscando alternativas di con este micro y este hilo. Bien, mi consulta es sobre la resistencia Shunt.

Se algo de ellas, he leido bastante de equipos de ellas, etc; pero vamos, que ni puñetera idea de ellas, lo maximo que habia leido que si para el amperimetro tal y cual, pero no al 100% su funcionamiento (he buscado y no he encontrado nada para tontos como yo). Perro bueno, mi consulta viene dada porque he visto que la resistencia es de 2W y segun creo entender en el circuito, pasa la intensidad por ella (esta en serie con la carga), entonces ¿no se quemaria? Aunque mirando el datasheet de dicha resistencia indica que aguanta hasta 63A. Sabia que mis conocimientos de electronica analogica son bajos, pero no me salen las cuentas o soy mas nulo :D

¿Alguien me puede explicar algo sobre el tema? Y si es posible, algo que entienda lo de la resistencia shunt, que me gusta saber el porque de las cosas, porque segun lo que he leido, es mas o menos lo que ya sabia. muchas gracias.

saludos !!

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7394
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #6 en: 25 de Abril de 2018, 20:12:50 »
Citar
pasa la intensidad por ella (esta en serie con la carga), entonces ¿no se quemaria?

No si tiene muy poca resistencia. la potencia viene dada por P = Irms^2 * R

Si R es de 0.01 ohms (ni hablar de 0.001 ohms que seria igual a 1ohm), tiene que pasar una buena corriente como para llegar a 2W ( lo ideal es que tampoco lo diseñes en el extremo )

Ejemplo, para 2W, resistencia de 1mOhm te queda:

Irms = (P/R)^1/2 = 44.72A

Si usamos 0.5mOhm (que es la opcion mas baja que da en el circuito de aplicacion) te da 63.24A

De todas formas imagino que esto va ajustado al rango de corriente que vas a querer. Si tu rango es de 0 a 25A, lo mejor seria uno de 2mOhm 2W, que a 25A tiene una potencia disipada de 1.25W. Ademas pienso que la precision si usas el de 63A para medir hasta 25A va a ser peor. Pero no puedo asegurarte nada ya que no lei el datasheet por completo

Desconectado Kid_Bengala

  • Colaborador
  • PIC18
  • *****
  • Mensajes: 409
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #7 en: 26 de Abril de 2018, 17:00:49 »
Citar
pasa la intensidad por ella (esta en serie con la carga), entonces ¿no se quemaria?

No si tiene muy poca resistencia. la potencia viene dada por P = Irms^2 * R

Si R es de 0.01 ohms (ni hablar de 0.001 ohms que seria igual a 1ohm), tiene que pasar una buena corriente como para llegar a 2W ( lo ideal es que tampoco lo diseñes en el extremo )

Ejemplo, para 2W, resistencia de 1mOhm te queda:

Irms = (P/R)^1/2 = 44.72A

Si usamos 0.5mOhm (que es la opcion mas baja que da en el circuito de aplicacion) te da 63.24A

De todas formas imagino que esto va ajustado al rango de corriente que vas a querer. Si tu rango es de 0 a 25A, lo mejor seria uno de 2mOhm 2W, que a 25A tiene una potencia disipada de 1.25W. Ademas pienso que la precision si usas el de 63A para medir hasta 25A va a ser peor. Pero no puedo asegurarte nada ya que no lei el datasheet por completo

Vamos lo que yo digo, no tengo ni idea de electronica. Yo pensaba que al estar en serie con la carga, si la carga consume por ejemplo 25A, estos amperios tambien pasan por esa resistencia, entonces 230V*25= 5750W. Vamos, que me estoy dando cuenta que se menos de lo que sabia...  :? No se si es la falta de sueño por el curro (me voy a la calle) o que soy un negado, pero tiene su logica, una cosa es el amperaje y otra la potencia ¡¡ Entendido !!

Muchas gracias, voy a ver donde comprar unas unidades de este integrado (en ebay estan carisimas) y probare a quemar algo.

Saludos !

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7394
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #8 en: 26 de Abril de 2018, 20:00:58 »
Citar
Vamos lo que yo digo, no tengo ni idea de electronica. Yo pensaba que al estar en serie con la carga, si la carga consume por ejemplo 25A, estos amperios tambien pasan por esa resistencia

Esta parte es correcta. La corriente que consume la carga PASA por la resistencia. Lo que no es correcto es:

Citar
entonces 230V*25= 5750W.

Porque ahora esos 230V estan distribuidos en 2 cosas, la resistencia shunt y la carga (por estar en serie).

Por ohm la tension en la resistencia va a estar dada por V = I * R, toda la demas tension va a ser de la carga. Entonces usando el mismo ejemplo, si tenes una resistencia de 2mohm y pasan 25A por la misma implica que tenes una caida de 50mV sobre la resistencia shunt y no los 230V como vos calculaste.

Desconectado Kid_Bengala

  • Colaborador
  • PIC18
  • *****
  • Mensajes: 409
Re:Sensores de voltaje y de corriente en alterna
« Respuesta #9 en: 28 de Abril de 2018, 18:51:51 »
Tienes razon, habia hecho el calculo sobre la carga, dando por hecho que la potencia era igual en todo el circuito la misma. Muchas gracais !!

Saludos
