Panelización de varios diseños en KiCad
« en: 23 de Noviembre de 2015, 16:29:22 »
Bueno, aun no se ha llegado a esta parte en el tutorial, pero como veo que hay usuarios interesados en el tema, voy a explicar como hacer una panelización de varios diseños.

hacer una panelización de un solo diseño, es muy fácil, seleccionas todo con el ratón, copias el bloque, colocas teniendo cuidado de las distancias, tolerancias, pones la linea de precorte, los puntos fiduciales, bla, bla, bla.

¿pero que pasa cuando quieres panelizar varios diseños?, la cosa cambia un poco, como metes dos diseños en uno? para luego copiarlos y hacer los gerber.

bueno antes de nada decir, que explicare mas detenidamente como hacer un panelizado en el tutorial de KiCad, esto es solo un avance para lo que tengais ya cierto control, y hayais realizado algún panelizado con otro software o de un solo diseño.

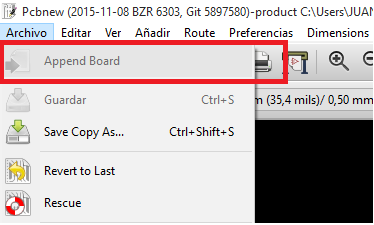

bien, pues lo primero que tenemos que hacer es añadir un diseño, pero si vamos a nuestro proyecto y abrimos "Pcbnew" al intentar añadir una placa vemos que no podemos (Archivo->Append board") esta desactivado:


* 1.png
(15.22 kB, 374x225 - visto 1070 veces)


¿Qué es esto, un error? no, no es un error, esta desactivado de manera intencionada para que no la liemos irremediablemente.

por lo tanto, para añadir un segundo (o los que sean) diseños, y hacer un panelizado mixto, debemos olvidarnos del proyecto.
¿Qué quiero decir con esto? Que debemos abrir "Pcbnew" sin ningún proyecto, no podremos abrirlo desde la consola central de KiCad o se abrirá por defecto el "Pcbnew" asociado al proyecto, aunque no tengamos nada del rutado aun.

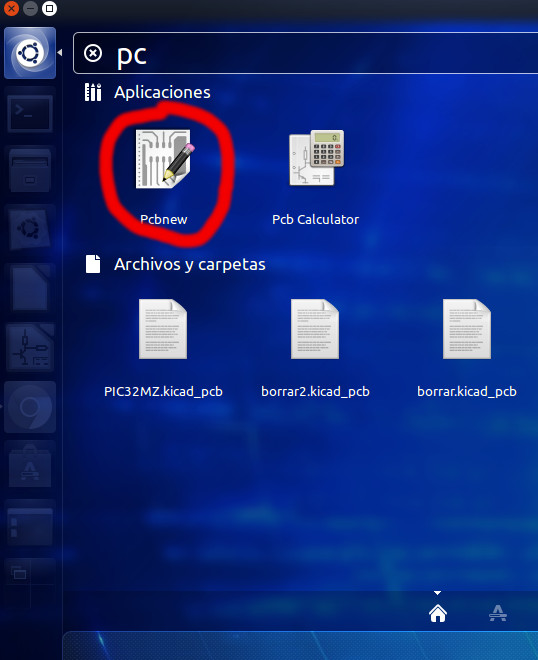

tenemos que abrir "Pcbnew" sin abrir KiCad, para ello nos dirigimos a Inicio en windows, o al dash de ubuntu o dependiendo del OS que tengamos y abrimos "Pcbnew":


* 2.jpg
(68.92 kB, 538x660 - visto 1070 veces)


se nos abrirá "Pcbnew" vacio y sin que este asociado a ningún proyecto y tendremos la opcion "Append board" disponible:
Solo tenemos que ir añadiendo los distintos PCB de los distintos proyectos que queramos en el panelizado, aqui un ejemplo con dos diseños en el mismo "Pcbnew":



una vez tengamos los diseños en el mismo "Pcbnew" podemos proceder a panelizarlos, y sacar los gerber, que eso ya es otro tema, con sus normas, etc, etc.

os dejo una imagen de un panelizado como ejemplo:



un saludo.
