Autor Tema: Fuente de Alimentacion con Cargador de Bateria ¿cual usar?  (Leído 970 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado vdiazg

  • PIC12
  • **
  • Mensajes: 68
Fuente de Alimentacion con Cargador de Bateria ¿cual usar?
« en: 04 de Enero de 2016, 18:23:07 »

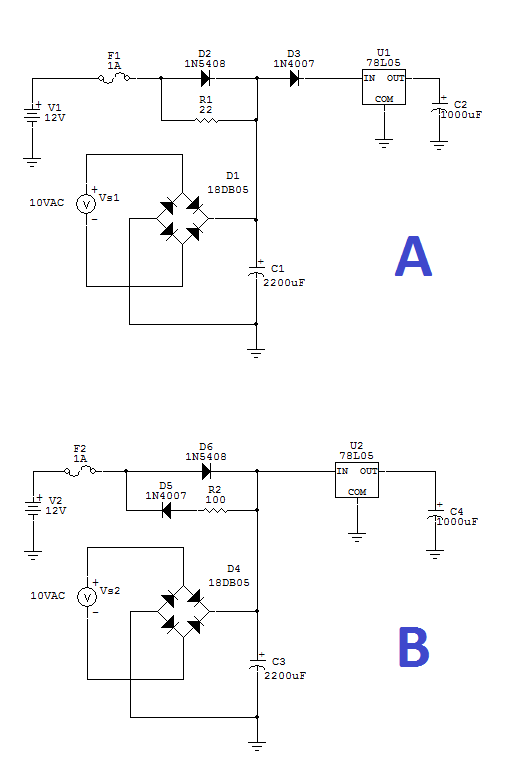

Amigos, tengo dos circuitos ambos que están operativos; ambos son fuente de alimentación con una etapa para cargar una batería de SLA de 12 a 7Ah, ahora tengo que hacer un nuevo diseño pero no se cual usar o que modificación hacerle para un mejor funcionamiento; se que este tipo de baterías usa un sistema de carga que varia en intervalos de corriente y tiempo, y los que llevan estos circuitos es por goteo y es el mas simple ya que siempre lo esta cargando, por cuestiones de presupuesto no puedo realizar un método mas profesional aunque el sistema a alimentar tiene un PIC, pero como les repito se quiere lo mas sencillo.
Muchas gracias por sus sugerencias

quiero construir un "Condensador de flujos"

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5421
Re:Fuente de Alimentacion con Cargador de Bateria ¿cual usar?
« Respuesta #1 en: 05 de Enero de 2016, 06:51:26 »
El diodo D5 se puede eliminar del diseño.

El diodo D3 se puede eliminar del diseño A o se puede incorporar al diseño B.
(Evita que se pueda quemar el 7805 si hay cortocircuito en la batería, algo improbable)

Saludos.

Desconectado elñato

  • PIC18
  • ****
  • Mensajes: 328
Re:Fuente de Alimentacion con Cargador de Bateria ¿cual usar?
« Respuesta #2 en: 05 de Enero de 2016, 12:15:48 »
no te entiendo :
queres mas sencillo ??  o mejores prestaciones ??

esos cargadores  NO SON NADA :
estas , luego de el puente de diodos cargando directo a la bateria, solo con una Resistencia.
a "lo que de" .

estas confiando en que ese trafo de 10vca luego de el puente te de 13,5v  de salida ( sino sobrecargaras al bateria en el tiempo ) .
y con sus inmensas limitaciones .

te repito : como cargador eso NO EXISTE, es lo minimo posible y lo maximo para problemas.
ni siquiera veo un transistor o algo que regule un poco .

NO das opciones, NO podes pedir hacer mejoras a eso ( que si, esta todo por mejorarse, por que como te dije: no tiene nada ) .
pero a la vez pedis que se quiere lo mas sencillo.
pues eso tenes ahi: lo mas sencillo.

cuando al bateria se ponga en corto, o este totalmente descargada: la resistencia soportara mucha potencia y calentara mucho , a menos que la elijas de valor mas alto y en ese caso cargara muy lento .
o al pongas de mucha potencia.

en fin, NO es un cargador ese, NO para dejarlo siempre conectado.
en la web hay miles de ejemplos , pero tenes que usar semiconductores, y eso sera complicar .

un saludo

PD: de que es ?? alarma ? central telefonica ? , calculo algo asi por el tipo de bateria.
a que tension soles medir la bateria cuando esta cargada con esa fuente ???

Desconectado elñato

  • PIC18
  • ****
  • Mensajes: 328
Re:Fuente de Alimentacion con Cargador de Bateria ¿cual usar?
« Respuesta #3 en: 05 de Enero de 2016, 12:22:49 »
El diodo D5 se puede eliminar del diseño.

El diodo D3 se puede eliminar del diseño A o se puede incorporar al diseño B.
(Evita que se pueda quemar el 7805 si hay cortocircuito en la batería, algo improbable)

Saludos.

nada es improbable en esas cuestiones:
tenes una centralita de alarma, colocada  en un lugar incomodo, para estar escondida, algo que "gira" en este criterio minimo rabioso, donde todo es gastar poco .
asi que va un tecnico NO preparado, recien contratado a cambiar al bateria, o ni siquiera, el mismo cliente la quiere cambiar.
desconecta bornes y los deja ahi ( estos se tocan entre si, por falta de cuidado ) .
luego se sube con la bateria nueva y la conecta...... total...son solo 2 bornes....

es el desgano y la miseria hacer un cargador asi , para un equipo , que encima , se controla con un micro controlador .

disculpen , pero no lo digo de forma ofensiva y menos al tecnico que por lo visto esta "atado" a los requerimientos de el cliente ( fabricante seguro en forma autonoma ) el cual seguro debe ser "imposible " de tratar .

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:Fuente de Alimentacion con Cargador de Bateria ¿cual usar?
« Respuesta #4 en: 05 de Enero de 2016, 13:26:00 »
en este post puedes encontrar un cargador de bateria muy simple barato y que quizás puedas adaptar a tus necesidades, leyendote todo el tema veras como se llego a ese resultado y quizá te de ideas para mejorar tu sistema.

http://www.todopic.com.ar/foros/index.php?topic=44307.msg367677#msg367677

NOTA: Q6 y Y D6 son para crear una caida de tensión para superar el limite de alimentación del micro cuando la batería este cargada.

un saludo
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado vdiazg

  • PIC12
  • **
  • Mensajes: 68
Re:Fuente de Alimentacion con Cargador de Bateria ¿cual usar?
« Respuesta #5 en: 05 de Enero de 2016, 17:56:38 »
Muchas Gracias por sus sugerencias, tal como lo indique el cliente desea que le clone un circuito que lee unos llaveros RF y pueda guardar solo los RF registrados; todo ya esta finalizado, solo que mi intensión es mejorar la etapa del cargador, aunque el cliente no quiere aumentarle ni una sola resistencia mas, todo lo contrario quiere que hasta le quite componentes para hacerlo mas barato, asi que dudo que pueda hacer gran mejora; tengo limitaciones de diseño, esto no es un producto para mi si no para donde trabajo, estoy limitado al resto de componentes del circuito que a clonar.pero queda para futuro tratar de mejorarlo ya en forma personal.
Bueno hasta la proxima

quiero construir un "Condensador de flujos"




anything
