Identificador de resistencias SMD
« en: 15 de Enero de 2016, 01:06:15 »
Hola gente, un pequeño aporte a los foreros amigos.

Este es un simple programa para identificar resistencias del tipo SMD de 1% y 5% con 3 o 4 cifras o con el complicado código EIA-96.

Muy simple de usar:

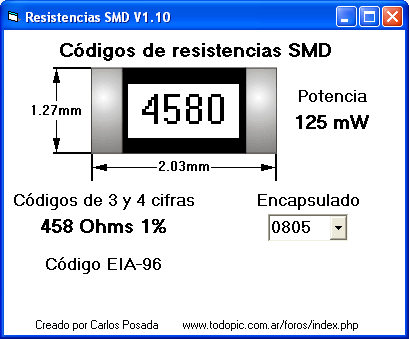

* Dibujo.PNG
(16.45 kB, 409x339 - visto 4243 veces)


Sobre la imagen de la resistencia se coloca el dato alfanumérico leído de la resistencia en cuestión y de ser un código válido, debajo aparecerá el valor de la misma.

Si la codificación es la clásica el valor aparecerá debajo de Códigos de 3 y 4 cifras

Y si la codificación es bajo el standar  EIA-96 el valor aparecerá debajo de Código EIA-96

Prestar atención, porque cuando el código es de 3 cifras y el último carácter es la "R", pueden aparecer valores tanto para la codificación standar como para la EIA-96, ahí será necesario recurrir a un multímetro y medirla, será sencillo porque ambos valores son muy diferentes.

Luego en el combo llamado Encapsulado seleccionamos el encapsulado de la resistencia y en la parte superior se completaran los casilleros de las medidas y de la potencia soportada por una resistencia standar del encapsulado seleccionado.

DESCARGA: http://www.todopic.com.ar/foros/index.php?action=dlattach;topic=45742.0;attach=25241

Espero les sea de ayuda, por cualquier duda, comentario o sugerencia solo escribir y trataré de responder.

Un saludo.

Atte. CARLOS.


« Última modificación: 16 de Enero de 2016, 03:06:43 por Chaly29 »
La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7751
Re:Identificador de resistencias SMD
« Respuesta #1 en: 15 de Enero de 2016, 01:10:57 »
Realmente jamas vi un SMD con el marcado de EIA-96

Siempre los vi con el marcado comun. Tal ves por no ver resistencias mas pequeñas y de 1%, casi siempre como maximo 0805 de 1% y tienen los 4 digitos escritos.
Y sino mas pequeño me encuentro que ni siquiera poseen marcado.

Desconectado manwenwe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2161
Re:Identificador de resistencias SMD
« Respuesta #2 en: 15 de Enero de 2016, 03:33:45 »
Realmente jamas vi un SMD con el marcado de EIA-96

Siempre los vi con el marcado comun. Tal ves por no ver resistencias mas pequeñas y de 1%, casi siempre como maximo 0805 de 1% y tienen los 4 digitos escritos.
Y sino mas pequeño me encuentro que ni siquiera poseen marcado.

I Agree. Creo que sólo se ven hasta 0805 y en algún 0603: la tolerancia no la indican nunca. Como bien dice KILLERJC lo normal es que sean de 1% (valen prácticamente lo mismo que las de 5%). Yo me acostumbraría a comprar siempre 1% de tolerancia y como mínimo X5R de temperatúra (X6S y X7R ya se suben de precio).

Saludos!
Ojo por ojo y todo el mundo acabará ciego - Mahatma Gandhi -

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Identificador de resistencias SMD
« Respuesta #3 en: 15 de Enero de 2016, 11:59:59 »
Hola a todos, pues el código EIA-96 (que solo es para resistencias del 1%) no es solo para resistencias pequeñas, porque vienen también en las grandes, y yo ya e visto una buena cantidad de resistencias con esta codificación, y como no es tan fácil de leer pues se complica de buena manera y por eso hice este programita para acelerar la reparación.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7751
Re:Identificador de resistencias SMD
« Respuesta #4 en: 15 de Enero de 2016, 13:36:52 »
Pense que era unicamente para resistencias pequeñas, de esa forma con 3 caracteres identificar algo que llevaria normalmente 4, y por lo tanto mas legible. Crei que ese era el fin.

Y si.. ese codigo no es nada intuitivo, en realidad lo unico intuitivo es su letra.. Que es su multiplicardor. La numeracion si que no es intuitiva :P

Desconectado Fer_TACA

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3537
Re:Identificador de resistencias SMD
« Respuesta #5 en: 15 de Enero de 2016, 14:18:20 »
Buen trabajo Carlos,
pero me pasa a mi o es así. ¿al introducir los números de los valores dentro de la resistencia no se ven? ¿es correcto?

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3169
Re:Identificador de resistencias SMD
« Respuesta #6 en: 15 de Enero de 2016, 19:13:09 »
Muy chulo el programita, gracias Carlos.

Saludos!!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Identificador de resistencias SMD
« Respuesta #7 en: 15 de Enero de 2016, 22:05:20 »
Hola, y primero gracias a todos,

Fer_TACA, por supuesto que no es así, deberían verse en blanco, no tendría mucho sentido que no se vean. Veremos si a algún otro compañero le pasa lo mismo. Por favor a los que han probado el programa que confirmen!!! Gracias.

Así debería de verse:


* Dibujo.PNG
(16.45 kB, 409x339 - visto 1079 veces)


Un saludo.

Atte. CARLOS.

« Última modificación: 16 de Enero de 2016, 03:07:13 por Chaly29 »
La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado PalitroqueZ

  • Moderadores
  • DsPIC33
  • *****
  • Mensajes: 5440
    • Electrónica Didacta
Re:Identificador de resistencias SMD
« Respuesta #8 en: 16 de Enero de 2016, 00:26:59 »
me sucede igual que a Fermin, parece como si el color de la letra fuese del mismo color del fondo (negro).



La propiedad privada es la mayor garantía de libertad.
Friedrich August von Hayek

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Identificador de resistencias SMD
« Respuesta #9 en: 16 de Enero de 2016, 03:10:39 »
Hola gente, me gustaba más con el fondo negro y las supuestas letras en blanco, pero no supe como implementarlo, por lo tanto esta la versión modificada en el primer post listo para la descarga, y la imagen de como "supuestamente" debería de verse.

Espero los comentarios para ver si legramos solucionar el problema.

Un saludo y disculpad los contratiempos.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado PalitroqueZ

  • Moderadores
  • DsPIC33
  • *****
  • Mensajes: 5440
    • Electrónica Didacta
Re:Identificador de resistencias SMD
« Respuesta #10 en: 18 de Enero de 2016, 20:11:55 »
Hola Carlos,

supongo que el programa lo hiciste en visual basic, si la caja de texto que estás utilizando es un TextBox, entonces para que quede el fondo negro con el texto blanco, cambia la propiedad BackColor a negro y la propiedad ForeColor a blanco (la puedes cambiar graficamente activando la ventana de propiedades y seleccionando el control TextBox)

La propiedad privada es la mayor garantía de libertad.
Friedrich August von Hayek

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Identificador de resistencias SMD
« Respuesta #11 en: 18 de Enero de 2016, 21:22:27 »
Hola PalitroqueZ, gracias por la colaboración, pero sabes!! En un principio la tenía configurado de esa manera y resultó que los textos no salían.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado PalitroqueZ

  • Moderadores
  • DsPIC33
  • *****
  • Mensajes: 5440
    • Electrónica Didacta
Re:Identificador de resistencias SMD
« Respuesta #12 en: 18 de Enero de 2016, 22:41:59 »
Carlos,

revisa este ejemplo a ver como te aparece el texto.

La propiedad privada es la mayor garantía de libertad.
Friedrich August von Hayek

Desconectado Fer_TACA

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3537
Re:Identificador de resistencias SMD
« Respuesta #13 en: 19 de Enero de 2016, 03:04:51 »
Carlos,
en la actualizacion si se ven los numeros ahora, pero quedan desplazados.
