"Castellated holes" y borde metalizado (edge plated).
« en: 11 de Abril de 2016, 20:52:45 »
.

hola.

Tengo un diseño nuevo en el que voy a necesitar soldar pads de una placa a componentes de otra placa. He pensado en usar eso de los "castellated holes" o el "edge plated", osea las vias partidas en el borde de la placa o el borde metalizado.

Es la primera vez que las voy a usar, los medios agujeros en el borde supongo que se hacen simplemente poniendo pads con vías a mitad del borde de la placa, de todas formas si alguien con experiencia me lo pudiera confirmar.

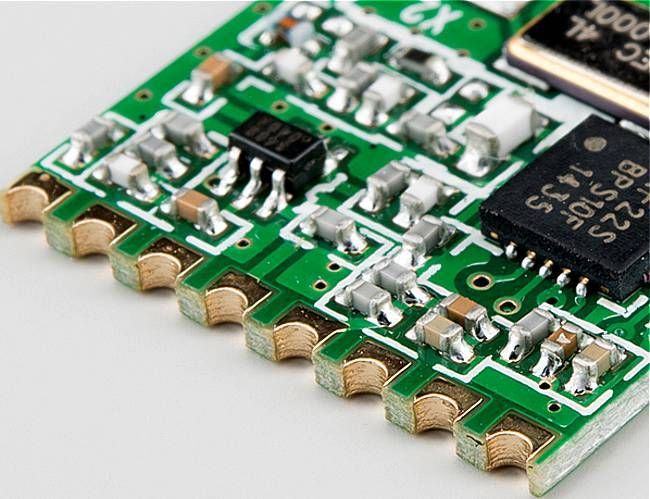

Lo del borde metalizado, ni idea de como se puede hacer. Pongo unas fotos que he encontrado por Google, para ilustrar lo que quiero conseguir, lo voy a hacer con Eagle (algún día de estos me pasaré a Altium, pero nunca encuentro el momento).
