Duda conexión de voltimetros ICL7107
« en: 25 de Mayo de 2016, 07:40:32 »

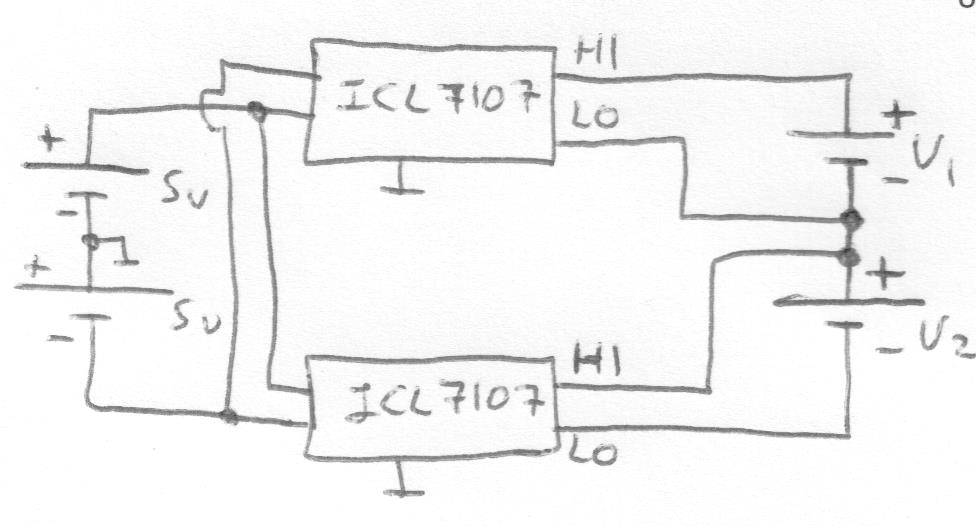

Tengo una duda sobre los voltimetros con el conocido ICL7107, necesito alimentarlos con la misma fuente, aislada galbanicamente del circuito a medir, pero no se si es necesario unir el pin LO con la masa de alimentación, la forma simplificada de conectarlo es como en este esquemilla:


* 002.jpg
(51.12 kB, 976x529 - visto 156 veces)


Para ese ejemplo en concreto podría solucionarlo invirtiendo los pines HI y LO de V2, y eliminar el segmento del display que indica el signo, pero, ¿que ocurriria si el positivo de alimentación de +5V estuviese conectado al punto común de V1 y V2?

Saludos!!!
