Autor Tema: nRF24L01 mas caliente que las pistolas del coyote!  (Leído 1383 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado abimael

  • PIC10
  • *
  • Mensajes: 17
nRF24L01 mas caliente que las pistolas del coyote!
« en: 13 de Octubre de 2016, 13:47:00 »
Hola.

Alguien tien experiencia con el nRF24L01? He  fabricado un  un pequeño automatismo para controlar un semaforo. Ningun problema en el nRF24L01 transmisor, el circuito va de lujo. El problema lo tengo en el receptor, el chip se calienta muchisimo, tanto que pierde la recepcion al cabo de un rato. Esta alimentado con 3,3V y conectado a un arduino pro que esta alimentado con 5 voltios.

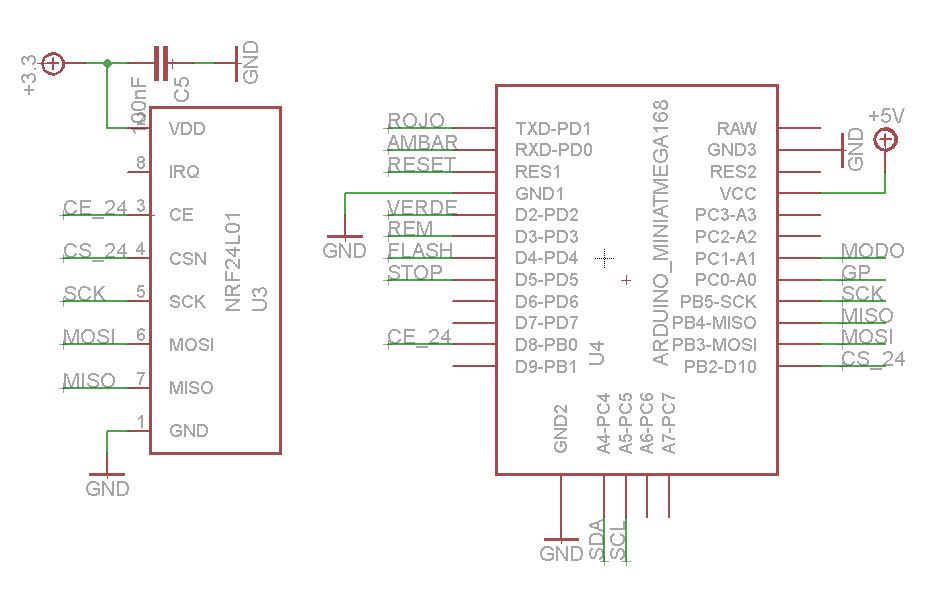

Se positivamente que el nRF24L01 que uso es de los que valen un par de dolares, es decir, no es el original de nordic semi pero deberia funcionar. Ya digo, se calienta tanto que practicamente no se puede poner el dedo encima. Si soplo y refresco el chip vuelve a funcionar bien hasta que se calienta. Adjunto parte del esquema. Si alguien me puede dar una sugerencia, se lo agradezco.

* nRF24L01.JPG
(66.37 kB, 949x604 - visto 510 veces)
Italica, Hispania

Desconectado planeta9999

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3479
    • Pinballsp
Re:nRF24L01 mas caliente que las pistolas del coyote!
« Respuesta #1 en: 13 de Octubre de 2016, 14:32:16 »
.

Pon una foto del módulo, pero normalmente el clon chino (el más barato con el chip sellado), tiene VCC y GND invertidos, osea el pin 1 a VCC y el 2 a GND, en tu caso no es así y se corresponde con el pinout del NRF24LC01 original. El resto de pines está en las mismas posiciones.

¿ Si le das solo tension, desconectando el SPI tambien se calienta ?, supongo que habrás comprobado que los 3.3v son correctos.


Este es el "clon" chino, que realmente instala un chip SE8R01 y no es compatible con el NRF24L01. Me he traido unos cuantos de los chinos a 0,38 USD la unidad, no los he probado todavía. Aquí el datasheet http://www.avrfreaks.net/sites/default/files/forum_attachments/SE8R01_DataSheet_v1%20-%20%E5%89%AF%E6%9C%AC.pdf




Luego está este de los polacos fabricado por Hoperf, con el mismo pinout que el NRF de Nordic, pero supongo que tampoco será compatible. El chip va sellado y en la web del fabricante del módulo no dicen ni pio sobre el chip, seguramente será también el SE8R01 de SEMITEK.




Y este los chinos lo anuncian como original con el Nordic NRF24L01, y si amplias la imagen, al menos la serigrafía del chip dice eso (en esta imagen no se aprecia, pero en otras que he visto si, y los chinos me aseguran que es original, aunque no me fío un pelo). De este me quiero traer unas 70 unidades para un proyecto, y también unos 40 de los baratos que he puesto arriba.


Desconectado abimael

  • PIC10
  • *
  • Mensajes: 17
Re:nRF24L01 mas caliente que las pistolas del coyote!
« Respuesta #2 en: 13 de Octubre de 2016, 16:10:26 »
Hola. el modulo que uso es este:

* A7105.jpg
(99.45 kB, 480x640 - visto 451 veces)


Por supuesto que he medido todas los pines. La alimentacion es de 3.3 clavados. El resto de pines voltajes entre 0 y 5. Lo unico que me llama l atencion es que el pin CE, al que el micro le fuerza un 1 le mido la tension y le veo 2 voltios. Como si la entrada digital CE fuera una carga excesiva... Voy a probar con otro micro y otro modulo a ver que tal.

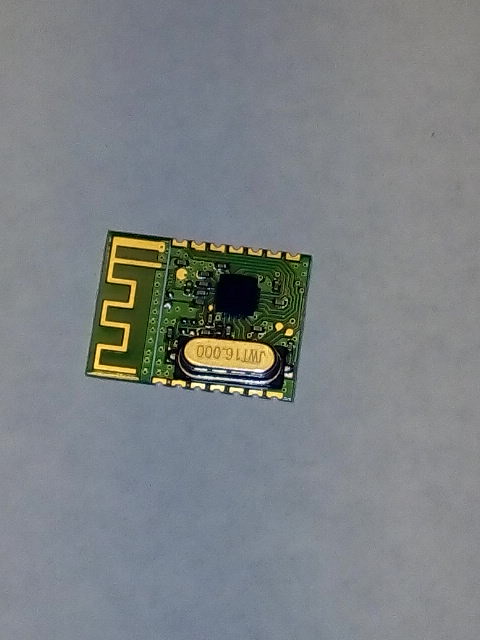

Por cierto, como veo que te interesa el tema aqui tienes otro primo hermano, el A7105:

* A7105.jpg
(99.45 kB, 480x640 - visto 451 veces)


creo que es un poco mas caro pero tiene mucho mas alcance.

Saludos
Italica, Hispania

Desconectado abimael

  • PIC10
  • *
  • Mensajes: 17
Re:nRF24L01 mas caliente que las pistolas del coyote!
« Respuesta #3 en: 13 de Octubre de 2016, 16:11:42 »

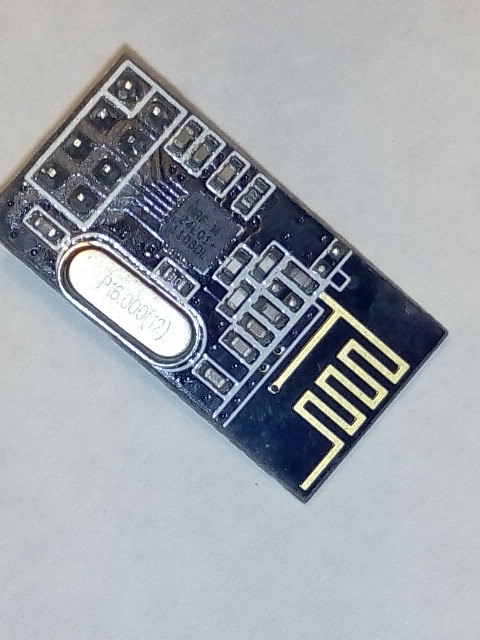

perdon, el modulo NRF24l01 que uso es este:


* nRF24L01.jpg
(120.32 kB, 480x640 - visto 454 veces)
Italica, Hispania

Desconectado planeta9999

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3479
    • Pinballsp
Re:nRF24L01 mas caliente que las pistolas del coyote!
« Respuesta #4 en: 25 de Octubre de 2016, 17:19:09 »
.

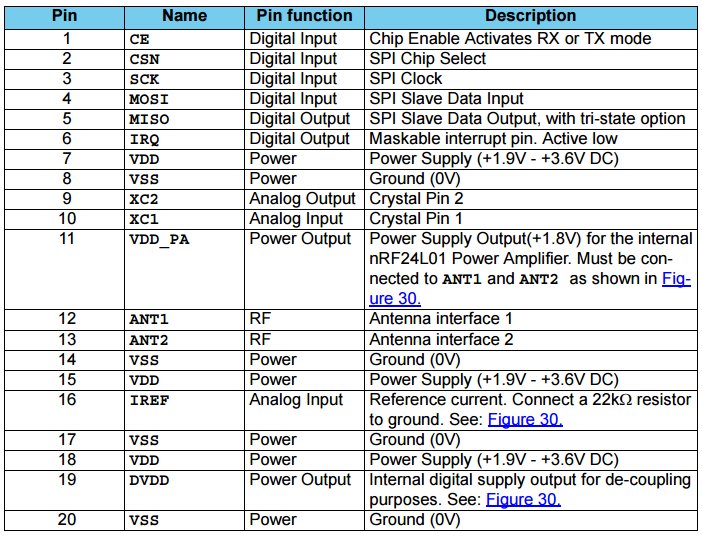

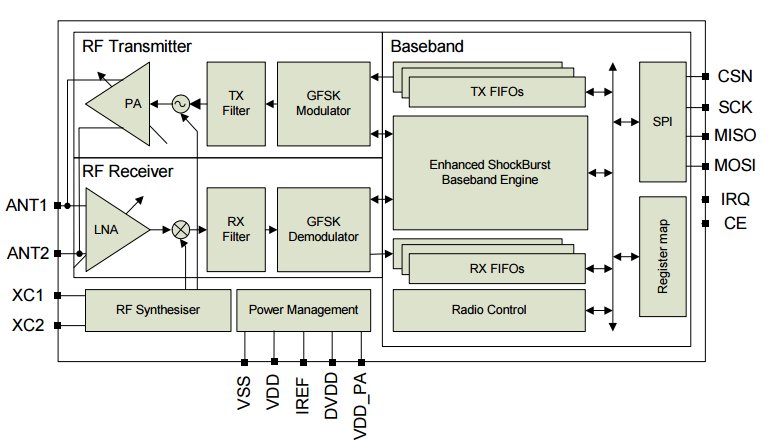

¿ Sabes que utilidad tienen las patillas CE e IRQ ?. CSN es el chip enable de SPI, y CE según el datasheet de Nordic es "Chip enable, activate TX or RX modes" e IRQ " Maskable Interrupt".

Quiero hacer un conexionado lo más simple posible, alimentación y SPI, no se si esas dos patillas son imprescindibles o se pueden dejar al aire o conectadas fijas a masa o positivo (en el caso de CSN), IRQ creo que es de salida.




« Última modificación: 25 de Octubre de 2016, 17:23:01 por planeta9999 »

Desconectado abimael

  • PIC10
  • *
  • Mensajes: 17
Re:nRF24L01 mas caliente que las pistolas del coyote!
« Respuesta #5 en: 26 de Octubre de 2016, 15:43:21 »
Hola. No puedes prescindir de la entrada CE. En recepcion se usa para habilitarla o no. Y en transmision necesitas dar un pulso de unos 10 useg para habilitar al transmisor. Por tanto, son imprescindibles CE, CS, MISO, MOSI y SCK. IRQ si es prescindible ya que se usa para informar a la CPU de que ha llegado un mensaje o el transmisor esta libre.

S2
Italica, Hispania

Desconectado planeta9999

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3479
    • Pinballsp
Re:nRF24L01 mas caliente que las pistolas del coyote!
« Respuesta #6 en: 26 de Octubre de 2016, 19:16:11 »
.

Ok, gracias, creo que lo cablearé todo, porque IRQ lo podría usar como una interrupción en el micro para procesar cuando se reciban datos.
