Autor Tema: Conectores para señal de audio  (Leído 719 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3045
Conectores para señal de audio
« en: 09 de Enero de 2017, 19:36:52 »

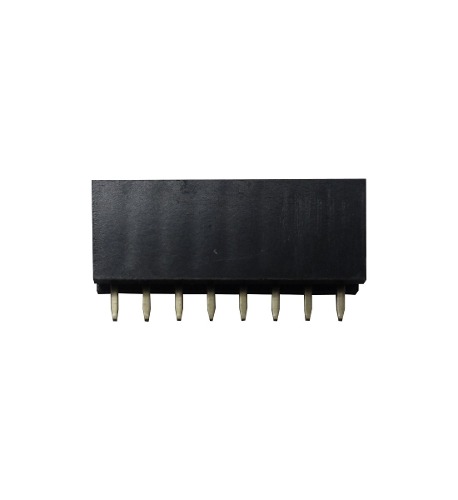

Que os parecen estos conectores para señal de audio?

Gracias, un saludo!!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Conectores para señal de audio
« Respuesta #1 en: 09 de Enero de 2017, 23:34:38 »
Hola micro_pepe, van bastante bien, aunque hay unos de menores dimensiones que esos, y aunque estos son mejores por ser mas chicos ( captación menor de interferencias) también son más difíciles de usar por su reducido tamaño al deseas colocar los cables en los terminales del mismo.

Por lo tanto, usa esos, no creo que tengas muchos problemas.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado RodrigoAndres

  • PIC16
  • ***
  • Mensajes: 171
Re:Conectores para señal de audio
« Respuesta #2 en: 10 de Enero de 2017, 00:03:10 »
que baratos! sorprendente, increible. si tan solo pudiera comprar piezas en el extrajero

Desconectado PalitroqueZ

  • Moderadores
  • DsPIC33
  • *****
  • Mensajes: 5435
    • Electrónica Didacta
Re:Conectores para señal de audio
« Respuesta #3 en: 10 de Enero de 2017, 00:34:31 »
esos conectores (los hembra) los usaba antiguamente para realizar cualquier conexión en las pcb, los hay de n cantidad de pines,

pero es una pesadilla soldar y acoplar cada uno de los ganchitos a la base de plastico, luego descubrí que existian estos conectores



y ahora son los que uso.

La propiedad privada es la mayor garantía de libertad.
Friedrich August von Hayek

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Conectores para señal de audio
« Respuesta #4 en: 10 de Enero de 2017, 08:27:52 »
Hola PalitroqueZ, en realidad estos terminales de los que tu hablas, son los llamados terminales Dupont. Y originalmente vienen para ser crimpeados (armador con pinzas especiales) y uno los suelda por el costo que posee la pinza.

Teniendo la pinza, pues te aseguro que armarlos es muy rápido y sencillo. El inconveniente de este tipo de terminales es que no poseen polaridad, o sea pueden ser conectados de dos maneras, en ves los de micro_pepe solo poseen una posición posible.

Estos terminales Dupont solo los e visto hasta en 40 pines para una sola hilera de pines y hasta 80 para hilera doble, más luego se usa la cantidad que uno necesite.

Un saludo.

Atte. CARLOS.

Pda. para los terminales mostrados por micro_pepe también existe su pinza crimpeadora. Y que en la mayoría de las veces es la misma que para los Dupont. (poseen la posibilidad de varias medidas de terminales en una sola pinza).

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3045
Re:Conectores para señal de audio
« Respuesta #5 en: 10 de Enero de 2017, 11:04:51 »
Esos conectores los uso mucho para conectar alimentación a los circuitos, o ventiladores, etc... y no es muy complicado soldar los cables a los terminales, los sujeto con una "tercera mano" de esas que tienen una pequeña lupa, le doy un poquito de estaño al cable, y luego lo coloco sobre el terminal y hago presión con la punta del soldador, la idea es que entre el menor estaño posible para que luego entre en la hembra de plástico.

Mis dudas venian en usarlo para señales de audio, pues ese tipo de conectores siempre los vi para alimentaciones; los que son más pequeños nunca los he usado, pero como dice Chaly29 debe de ser complicado manejarlos sin un alicate especifico, los he visto en algunos equipos comerciales, y soldarlos con estaño debe ser un trabajo muy delicado para que luego entren en la hembrita de plástico.

Gracias, un saludo!!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Conectado planeta9999

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3479
    • Pinballsp
Re:Conectores para señal de audio
« Respuesta #6 en: 10 de Enero de 2017, 11:44:10 »
.

Dependerá de la aplicación concreta. Yo para entrada de señal, de toda la vida he usado los RCA, y cuando montaba amplificadores, para la salida de altavoz también los usaba.

Para entrada de señales de muy bajo nivel, como cápsulas magnéticas y de bobina móvil, habían otros conectores mucho más sofisticados, con los contactos chapados en oro y todas esas gaitas.


Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Conectores para señal de audio
« Respuesta #7 en: 10 de Enero de 2017, 13:38:05 »
Hola planeta9999, por supuesto ahora siguen usándose los RCA, pero hablamos del caso de conectar un panel, donde ya posee una RCA a un PCB que se encuentra a una distancia X, o sea en el caso de que el RCA no esté montado en la PCB. O la simple interconexión entre dos placas dentro del mismo gabinete.

Para todo lo demás, se sigue usando lo que tu ya mencionas.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3045
Re:Conectores para señal de audio
« Respuesta #8 en: 10 de Enero de 2017, 18:29:22 »
Hola planeta9999, por supuesto ahora siguen usándose los RCA, pero hablamos del caso de conectar un panel, donde ya posee una RCA a un PCB que se encuentra a una distancia X, o sea en el caso de que el RCA no esté montado en la PCB. O la simple interconexión entre dos placas dentro del mismo gabinete.

Para todo lo demás, se sigue usando lo que tu ya mencionas.

Un saludo.

Atte. CARLOS.

Sí, esa es la idea, poner unos cablecitos de los RCA de entrada a las entradas de la PCB, y de la PCB al amplificador de potencia. El PCB es el previo+control de tonos+ conmutador de canales.

Saludos!!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Conectores para señal de audio
« Respuesta #9 en: 10 de Enero de 2017, 23:05:26 »
Hola micro_pepe, recuerda que esos "cablecitos" de los cuales hablas deben de ser del tipo mallado, si no ya no te serán de utilidad por el ruido que captarían.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.
