Hola nelsonhernandez, lamento diferir y en gran medida de la idea que deseas llevar a cabo. Cuando hablas de una soldadora inverter, pues creo que estás queriendo construir una de esas soldadoras eléctricas que llevan el clásico electrodo? Es esto verdad?
Pues si estoy en lo cierto, estás muy lejos del diseño de lo que uno de estos equipos es realmente. Y paso a explicarte los por que de este comentario:

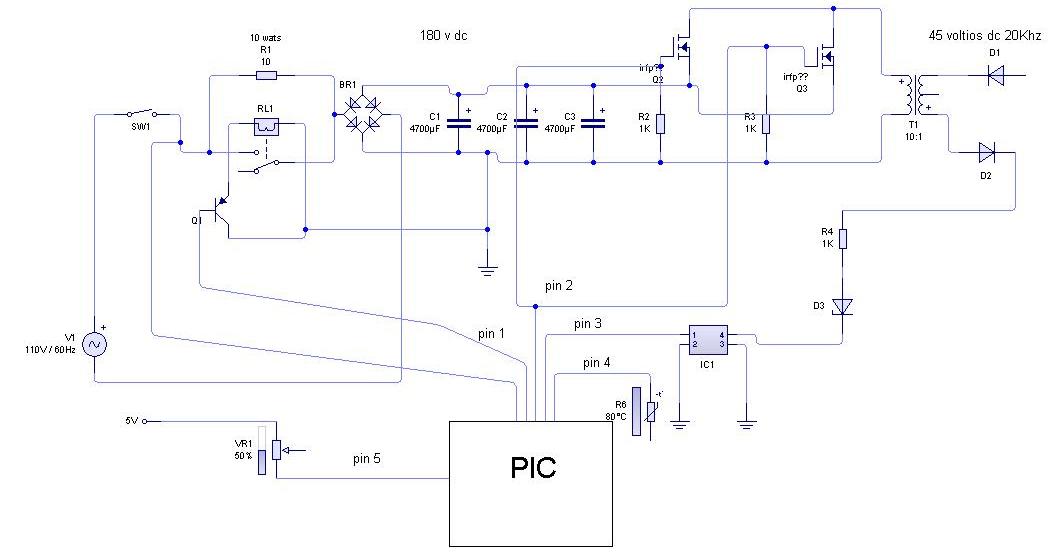

la primera etapa esta compuesta de dos secciones, una es un circuito de arranque suave compuesta por un relevo y una resistencia de 10 ohmios y 10 vatios. la resistencia estará en paralelo al relevo, y dará una alimentación inicial a los condensadores electrolíticos que esta delante de puente rectificador, esto es debido a la gran carga que representa los condensadores con el fin de proteger los diodos
Esto perfecto, y en todas es construido de manera similar y por las razones que tu citas.
el relevo se encenderá 3 segundo después de encendido el sistema
Esto está mal, ya que el rele se enciende no por tiempo, si no que cuando la tensión en los condensadores de filtrado llega a determinado nivel, normalmente próximo a los 280V.
la segunda sección de estar etapa es el puente rectificador ( que en realidad es un arreglo de tres puente kbpc5010) y condensadores electrolíticos 4 x 4700 uf
Con dos rectificadores de 35A 1000V es más que suficiente, o de última dos de los que vos nombras, tres sería una exageración.
Y con solo 5 capacitores de 470uF y 400V ya es suficiente, sobre todo porque no creo que encuentres capacitores de 4700uF en 400V que es la tensión que necesitas, aparte usar 4 de 4700 es una locura y de conseguirlos, es extremadamente caro e innecesario.
la siguiente etapa es la de los mosfet que pueden ser los irfp360 o 460 ( en numero de a 4 o 6 depende de los diponibles,) aquí es muy importante el pic.. porque debe generar una onda cuadrada de entre 10 y 150 Khz regulable con un potenciómetro, dado que los transformadores son de ferrita debo encontrar una frecuencia adecuada y eso lo debo poder modificar desde el software
De entrada descartaría los IRFP360, ya que solo soportan 400V y esto está muy al límite de la tensión de funcionamiento del equipo, pero aparte de esto, en este tipo de equipo no se usan mosfet, si no que se usan IGBT's y que sean aptos para esas frecuencias de funcionamiento.
Y de usar mosfet, por lo menos necesitarías 12 de estos, ya que con solo 6 no harías nada.
Aparte de lo anterior, acá con un PIC no pordrás hacer nada, ya que la señal de control no es simplemente una onda cuadrada y listo, y si bien es una señal PWM, esta varía en su periodo activo dependiendo del estado de salida y de la potencia deseada. Para esto se usan integrados PWM específicos, y no un microcontrolador, el cual tiene muchas probabilidades de "tildarse" y hacer "volar" el circuito por los aires.
Por otro lado, los trafos se diseñan y construyen para una frecuencia determinada, y no al revés, como tu pretendes hacer, o sea, el circuito funcionará a XX frecuencia y los tafos se diseñan y construyen para esta frecuencia.
la siguiente etapa son los transformadores que como decía debo adaptarme a ellos,, son de ferrita y son de alguna fuente de tv antigua,,,( no mucho) los venden en remate en una tienda electrónica y debo encontrar el rango de frecuencia mas apropiado ,,,pero es algo que tengo pensado como hacerlo,, hay 5 de ellos y cada uno manejara uno 500 vatios uno 10 o12 amp en la salida.
Los trafos que deberás de usar, pues deben de ser todos idénticos, y con idénticos me refiero a todos iguales y comprados todos juntos de la misma tanda de construcción, ya que diferencias en ellos harán que los mismos trabajen muy desparejos y se terminen quemando.
Por lo que comprar trafos usados de TV los cuales no saben que características poseen no te valdría, y mucho menos si son de distintos modelos de TV.
Por otro lado, los trafos de TV son fabricados para fuentes conmutadas tipo flyback, las cuales necesitan de un entre hierro que para tu uso no es necesario y tampoco es válido, por lo tanto, los trafos de fuentes de TV no te servirían.
Y si te sirvieran, pues igual deberías de bobinarlo, porque un trafo de TV, tal cual están construidos ni soñando alcanzarían los 10A, y tu con 10A no harías nada, ya que minimamente deberías de alcanzar los 100A a la salida para poder realizar una soldadura aunque sea en materiales de poco espesor. Y con 100A en 30V por lo menos necesitas poder soportar unos 3000W.
la parte de control de voltaje de la salida la hago mediante uno arreglo de diodos zenner, resistencias y un optoacoplador para generar un 1 o 0
Pues la parte de control de potencia de salida es bastante más compleja.
Primeramente que la potencia de salida, al momento de estar soldando, se realiza por un control de corriente, o sea no de tensión, tu regulas el equipo para que entregue un nivel de intensidad de corriente, por ejemplo 80A y el equipo reacciona de manera tal de mantener esos 80A de manera constante dentro determinados límites.
Por otro lado, cuando no se está soldando, el equipo mantiene una tensión en el electrodo de aproximadamente 80V, esto con la finalidad de que el arco eléctrico se forme de manera rápida y sencilla, mas luego cuando el arco está formado, el equipo pasa a control por corriente y se controla a la corriente seteada por el usuario.
Todo lo anterior se hace por medio de la señal PWM enviada a los mosfet's o IGBT's, o sea, como puedes apreciar, no es simplemente una señal cuadrada y listo.
no necesito que la onda de salida se senoidal ,, cuadrada me sirve,,, con bajo voltaje y alta corriente,
En realidad, la onda de salida no debe de ser senoidal, si no que debe ser cuadrada y de una tensión continua, por lo que luego del transformador principal, todavía te faltaría colocar el rectificador, para que este tome la tensión de salida del transformador (alternada) y la convierta en continua y luego sí ya podría salir del equipo hacia las puntas de soldadura (torcha y pinza de masa).
Por otro lado. La baja tensión solo es al momento de soldar, porque cuando no se suelda la tensión debe de estar próxima a los 80V para favorecer la creación del arco, más luego cuando el arco está formado, la tensión si se reduce a entre 30 y 40 volt, según sea la potencia a la cual está seteada la máquina, pero como comente, en esta etapa no importa la tensión y el control se hace por medio de corriente, independientemente de la tensión que exista a la salida.
respecto al uso del pic, es también con el fin de iniciarme en la programación de estos integrados porque nunca he utilizado.
Te aconsejo que empieces con algo mucho más sencillo, por ejemplo, prender y apagar un led sobre una protoboard.
En una soldadora hay muchos factores externos (interferencias) que desaconsejan el uso de un microcontrolador para esta aplicación, por lo tanto no te recomiendo que inicies en los micros con este tipo de circuito
Espero te sea de ayuda.
Un saludo.
Atte. CARLOS.
