Equivalente ap 2171 sop.8l
« en: 05 de Enero de 2018, 14:25:17 »
sabeis cual seria el equivalente no encuentro el original   gracias

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7802
Re:Equivalente ap 2171 sop.8l
« Respuesta #1 en: 05 de Enero de 2018, 15:36:16 »
Un https://datasheets.maximintegrated.com/en/ds/MAX1922.pdf

Aunque el EN es inverso, y creo que otro pin tambien.

Desconectado malboro

  • PIC10
  • *
  • Mensajes: 28
Re:Equivalente ap 2171 sop.8l
« Respuesta #2 en: 05 de Enero de 2018, 16:43:26 »
entonces me serviria ????

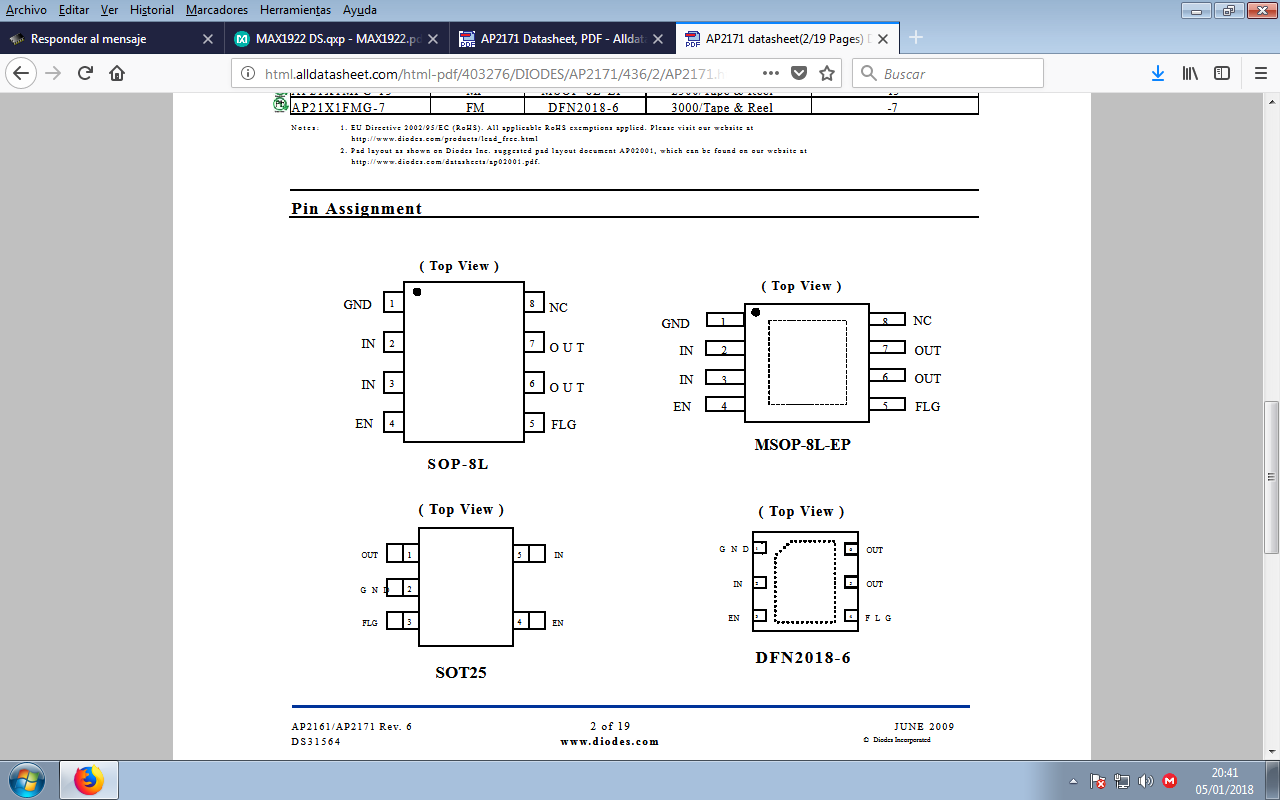

adjunto foto del dataheest


* Sin título.png
(58.69 kB, 1280x800 - visto 185 veces)


http://pdf1.alldatasheet.com/datasheet-pdf/view/178192/TI/TPS2052B.html

este que tal    gracias
« Última modificación: 05 de Enero de 2018, 17:23:57 por malboro »

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7802
Re:Equivalente ap 2171 sop.8l
« Respuesta #3 en: 05 de Enero de 2018, 20:04:19 »
El TPS2052 es de 500mA, el TPS2065D es de 1A

http://www.ti.com/lit/ds/symlink/tps2065.pdf

Difiere en las salidas, el pin 8, que en el AP2171 no se conecta, en el TPS2065  es una salida. Por lo que deberias revisar si ese pin no esta conectado a nada y luego hacerle un pequeño puente.
El TPS2062 tiene un "Active High" al igual que el AP2171, por lo que el pin 4 EN, funcionan de la misma forma. Y el FLG ambos son open-drain, asi que no hay diferencias.

Ambos poseen el mismo encapsulado.

Desconectado malboro

  • PIC10
  • *
  • Mensajes: 28
Re:Equivalente ap 2171 sop.8l
« Respuesta #4 en: 06 de Enero de 2018, 05:53:08 »
enonces con este TPS2062 solo seria reemplazar verdad?   muchas gracias
« Última modificación: 06 de Enero de 2018, 06:07:52 por malboro »

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7802
Re:Equivalente ap 2171 sop.8l
« Respuesta #5 en: 06 de Enero de 2018, 10:23:20 »
enonces con este TPS2062 solo seria reemplazar verdad?   muchas gracias

No, el TPS2062 tiene 1 entrada y 2 salidas, distinto a lo que buscas, ademas cambia el PINOUT, ya que tenes ahora 2 pines de habilitacion. Y se habilita con un pulso bajo, al reves que el AP2171.
El TPS2065 es lo que buscas, y solo requiere que verifiques el pin 8, que no este conectado a nada o mejor que este conectado al pin 7 y 6 (salidas) ya que en este integrado es una salida. Pero en el que tenias aparece como NC ( Sin conexion ), aunque el datasheet lo recomienda que lo conecten con la salida, y que si hicieron eso siginifica entonces que el TPS2065D es un reemplazo "directo" del AP2171.
« Última modificación: 06 de Enero de 2018, 10:25:50 por KILLERJC »

Desconectado malboro

  • PIC10
  • *
  • Mensajes: 28
Re:Equivalente ap 2171 sop.8l
« Respuesta #6 en: 06 de Enero de 2018, 15:29:09 »
Gracias voy a buscarlo haber si lo encuentro

muchisimas gracias

Desconectado malboro

  • PIC10
  • *
  • Mensajes: 28
Re:Equivalente ap 2171 sop.8l
« Respuesta #7 en: 29 de Enero de 2018, 05:37:36 »
ok me sirvio muchas gracias
