Autor Tema: Vigilante de aislamiento  (Leído 2057 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2795
Re:Vigilante de aislamiento
« Respuesta #15 en: 25 de Enero de 2018, 17:47:51 »

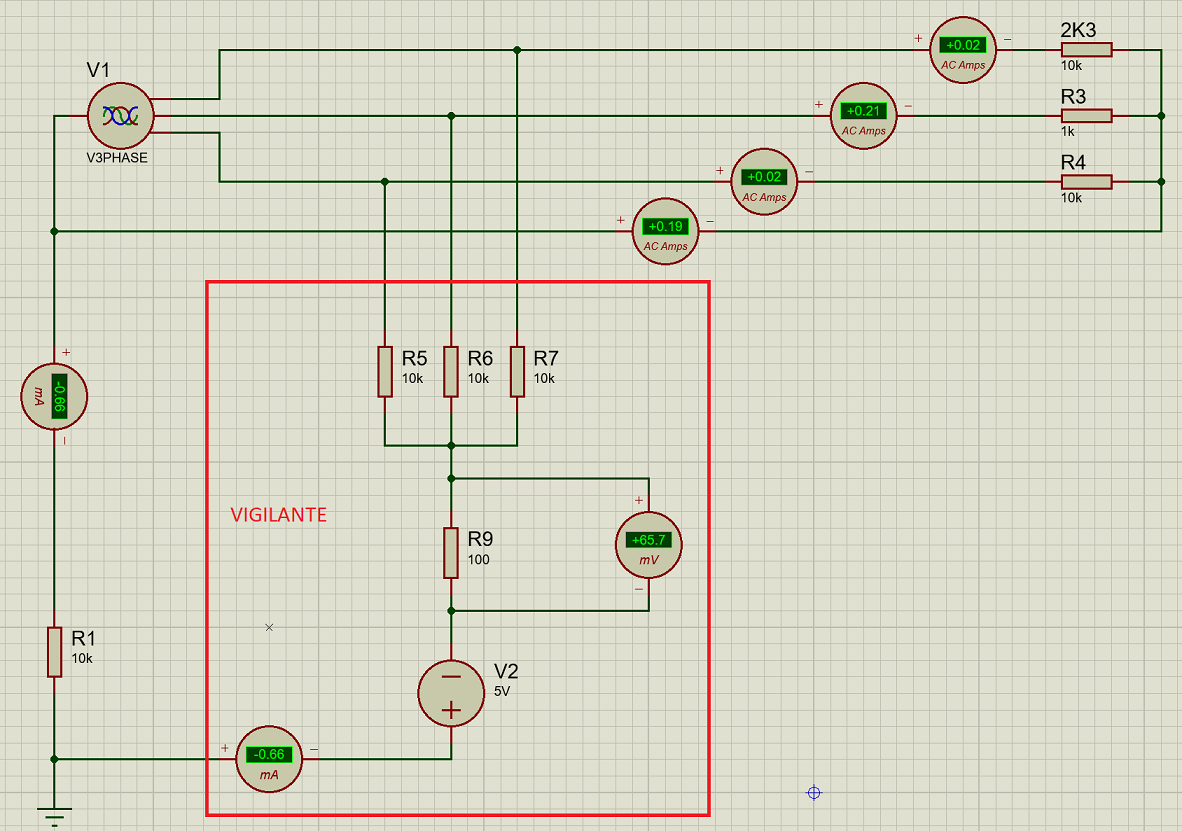

Digamos que esta seria la primera idea (esta muy verde esto pero asi se va viendo)


* Sin título.png
(187.97 kB, 1182x831 - visto 120 veces)


En el cuadro rojo estaria mi sistema el cual inyecta una tension de 5 voltios al sistema trifasico y cierra el circuito por la tierra. Utilizando R9 como shunt podemos medir la intensidad que circula por la resistencia equivalente, que en este ejemplo simple seria R5//R6//R7 + R9 + R1 sabiendo la intensidad y la tension aplicada podemos sacar R1, pero para ello hay que poner un buen filtro para filtrar la componente alterna de la parte continua, alguna idea? por software se puede hacer luego un promedio, pero por hardware no quiero ponerle una bobina gigante, ahora mismo sin filtro ninguno, en esta simulacion la intensidad varia de forma periodica entre 0,08mA y 0,66mA.

un saludo
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado Yoshua

  • PIC16
  • ***
  • Mensajes: 182
Re:Vigilante de aislamiento
« Respuesta #16 en: 25 de Enero de 2018, 21:52:51 »
No se si te diste cuenta,pero con el cuarto amperimetro estas conectando el neutro real a las resistencias de carga. Para filtrar la alterna podrias rectificarla luego de pasarla por algun filtro pasabajos RC.
