Fichero que no puedo abrir

[Algec]

Con que puedo ver en windows unos pcb que no se con que se han hecho
Los nombres son

HF-TeensyPP20.gsch2pcb
HF-TeensyPP20.pcb
HF-TeensyPP20.sch
Quien puede decirme un visualizador o algo para abrirlos
Gracias

[KILLERJC]

Podrias tratar de abrirlos con el bloc de notas y buscar algo que te indique desde donde se puede haber abierto.

al buscar gsch2pcb lo que me aparece es el gEDA

http://geda-project.org/

Que si observas es bastante parecido a la imagen png que aparece aca:

https://github.com/Hell-Fire/WidebandO2/tree/master/schematics

Donde estan esos 3 archivos

[Algec]

Efectivamente son esos ficheros, lo que ocurre son dos cosas.
 Una el esquema que esta en png esta mal, Eso lo tengo seguro porque las entradas 5 y 6 del operacional no corresponden a + y- sino que en todo caso estan cambiados.
Si eso es asi, quiero tambien ver el pcb para no tener que hacerlo desde cero, y si creo que esta hecho con ese programa , pero no puedo abrirlo con nada y no hay ni visor ni nada para windows10 que es con lo unico que trabajo ya, por aquello del Proteus y demas.
Gracias por responder. Si alguien hizo eso de la sonda lambda o sabe de algun proyecto similar. o sabe como abrir esos ficheros o mandarme un pdf con lo que tienen tendria de sobra.,
Mil gracias otra vez

[KILLERJC]

Segun el archivo .pcb:

Código: [Seleccionar]

Element["" "DIP14" "U1" "unknown" 350000 210000 17000 5000 3 100 ""]
(
Pin[0 0 6000 3000 6600 2800 "OUT" "1" "square"]
Pin[0 10000 6000 3000 6600 2800 "IN-" "2" ""]
Pin[0 20000 6000 3000 6600 2800 "IN+" "3" ""]
Pin[0 30000 6000 3000 6600 2800 "V-" "4" ""]
Pin[0 40000 6000 3000 6600 2800 "IN-" "5" ""]
Pin[0 50000 6000 3000 6600 2800 "IN+" "6" ""]
Pin[0 60000 6000 3000 6600 2800 "OUT" "7" ""]

Código: [Seleccionar]

Net("unnamed_net3" "(unknown)")
(
Connect("R8-2")
Connect("R9-1")
Connect("U1-5")
)
Parece que esta asi, el .pcb como esta el esquema de la imagen. Por lo tanto esta mal. A no ser que exista algun integrado de 4 OPAM que tenga invertido sus pines como designa.

[Algec]

Como te decia eso ya lo detecte. Lo que necesito es ver en grafico el diseño de ese PCB.
Tendre que cambiar cosas pero eso me da una idea de la ubicación de los componentes y demas.
El proyecto ese esta hecho y publicado donde indicas, otra cosa es que funcione, es complejo medir lambda con un Arduino pero si me baso en este quizas lo consiga.
La idea es esa, partir de cero es muy complejo y tengo poco tiempo.
Si alguien me pasa en pdf eso pcb ya no necesitaría mas. Ando liado entendiendo el software y no quiero tener que hacer la placa tambien desde cero.
Gracias

[KILLERJC]

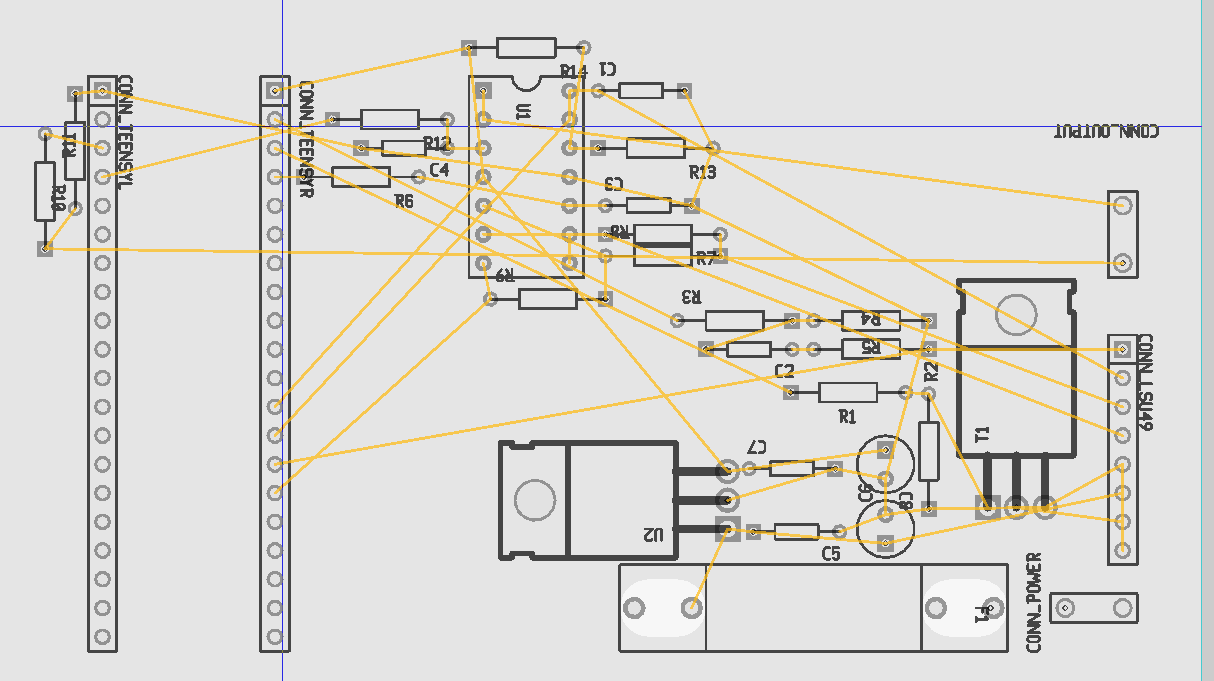

Instale el gEDA a pesar que no lo uso, esto es el PCB que hay:

Captura de pantalla de 2018-08-26 15-30-46.png
(45.7 kB, 1214x681 - visto 518 veces)

Espero que te sirva.

[Algec]

Cien mil gracias......no sabes lo que te lo agradezco me ahora mucho lio.
No entro en el foro casi , desde que deje los pics, pero veo que seguís siendo maravillosos.
Un saludo a todos.
