Autor Tema: ¿Alguien sabe que componentes son?  (Leído 458 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
¿Alguien sabe que componentes son?
« en: 25 de Febrero de 2020, 05:28:16 »
Hola alguien sabria identicar estos dos componentes,

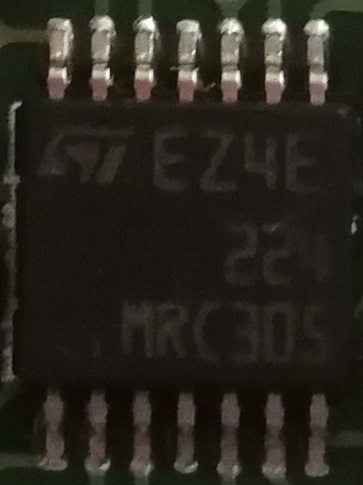

El primero es ST de 14 pines con el marcado ST EZ4E 224 MRC305.

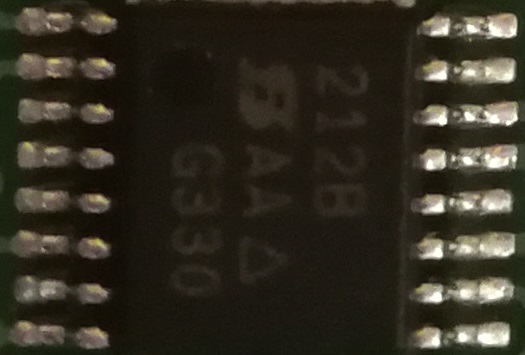

El segundo creo que es silicon lab y tiene el marcado 212B AA G330 de 16 pines.

Los he buscado pero no encuentro nada, tambien he revisado el catalogo de ST pero no lo se, por la distribución diria que son switch analogicos pero ST no tiene ninguno de 14 pines.

un saludo.
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:¿Alguien sabe que componentes son?
« Respuesta #1 en: 25 de Febrero de 2020, 06:37:55 »
Se me habia olvidao subir las fotos  :oops:



* Imagen 1.jpg
(40.92 kB, 363x485 - visto 124 veces)



* Imagen2.jpg
(47.36 kB, 525x355 - visto 119 veces)
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado Yoshua

  • PIC16
  • ***
  • Mensajes: 182
Re:¿Alguien sabe que componentes son?
« Respuesta #2 en: 25 de Febrero de 2020, 13:43:02 »
Fijate que señales manejan, he visto varias compuertas con solo las dos o tres ultimas cifras.

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7864
Re:¿Alguien sabe que componentes son?
« Respuesta #3 en: 25 de Febrero de 2020, 13:55:48 »
me puedo equivocar tranquilamente, por que tambien hay que ver el circuito y si realmente es eso...

El 224:
https://www.st.com/resource/en/datasheet/lm224a.pdf

El 212B
https://www.vishay.com/docs/70040/70040.pdf
Marking:
http://www.vishay.com/docs/78898/tssop16l.pdf

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:¿Alguien sabe que componentes son?
« Respuesta #4 en: 26 de Febrero de 2020, 04:29:43 »
Exactamente, venia a comentar que habia encontrado el LM224, yo pensaba que era un switch analogico pero estudiando mejor el circuito con un microscopio vi que era mas plausible que fueran operacionales, y el otro si que es un switch por lo que veo.

ahora tiene mas sentido el circuito hehe.

gracias a los dos.
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:¿Alguien sabe que componentes son?
« Respuesta #5 en: 04 de Marzo de 2020, 09:26:49 »
Uno mas que no logro identificar  :?

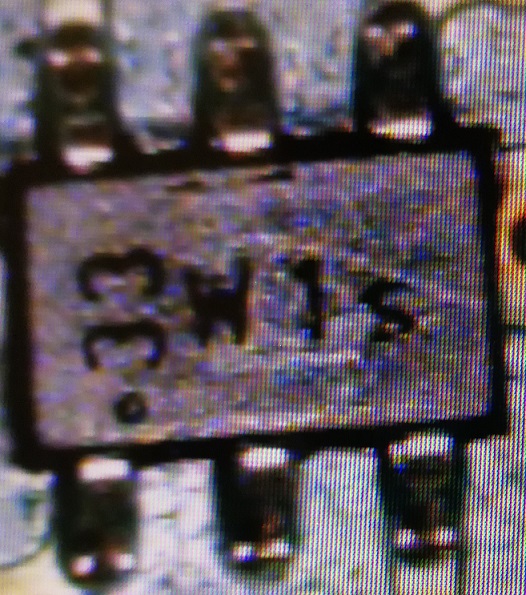

tiene el codigo 33w1 y lo que parece ser una s mas pequeña, es un 6 pines de unos 2 milimetros de largo.

Aqui hay una fotillo



* 1.jpg
(156.79 kB, 526x595 - visto 72 veces)
« Última modificación: 04 de Marzo de 2020, 09:30:09 por juaperser1 »
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado Yoshua

  • PIC16
  • ***
  • Mensajes: 182
Re:¿Alguien sabe que componentes son?
« Respuesta #6 en: 04 de Marzo de 2020, 11:57:09 »
Por w1s me aparecen bastantes resultados, la mayoría de doble transistor digital como este:
https://www.infineon.com/dgdl/Infineon-BCR10PN-DS-v01_01-en.pdf?fileId=db3a30431441fb5d0114dae2a30d1f66

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:¿Alguien sabe que componentes son?
« Respuesta #7 en: 05 de Marzo de 2020, 07:09:49 »
Por w1s me aparecen bastantes resultados, la mayoría de doble transistor digital como este:
https://www.infineon.com/dgdl/Infineon-BCR10PN-DS-v01_01-en.pdf?fileId=db3a30431441fb5d0114dae2a30d1f66

Muchas gracias voy a ver si esto me cuadra con el circuito pero parece que asi es.

un saludo
