Punto blanco en visor gerber de pcbway
« en: 03 de Junio de 2020, 18:20:36 »

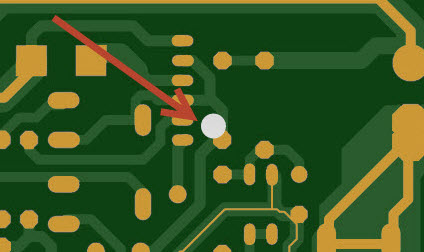

Estaba encargando un PCB en PCBway, y al adjuntar el gerber en el visor, aparece ese punto blanco:



* fuente.jpg
(31.42 kB, 424x252 - visto 319 veces)


Sin embargo en otros visores no aparece, me da miedo encargarlo, y que ahí aparezca un taladro. En mi diseño en Eagle no está.

Saludos!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 18269
    • MicroPIC
Re:Punto blanco en visor gerber de pcbway
« Respuesta #1 en: 04 de Junio de 2020, 00:51:42 »
¿En qué capa te aparece ese punto?

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Re:Punto blanco en visor gerber de pcbway
« Respuesta #2 en: 04 de Junio de 2020, 05:21:18 »
¿En qué capa te aparece ese punto?


Es en la capa drill, pero en esa capa, sólo se ve ese punto.

Gracias!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 18269
    • MicroPIC
Re:Punto blanco en visor gerber de pcbway
« Respuesta #3 en: 04 de Junio de 2020, 05:24:31 »
Mira que tengas bien las unidades de medida, si son pulgadas, que lo sean en todas las capas. Me huele que te ha pintado todos los agujeros mal.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Re:Punto blanco en visor gerber de pcbway
« Respuesta #4 en: 04 de Junio de 2020, 07:11:08 »
Luego reviso en el eagle, ahora no lo tengo, pero he revisado otros gerber con el mismo punto, enviados a fabricar anteriormente, y quedaron perfectos.

Gracias!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Re:Punto blanco en visor gerber de pcbway
« Respuesta #5 en: 04 de Junio de 2020, 14:55:03 »

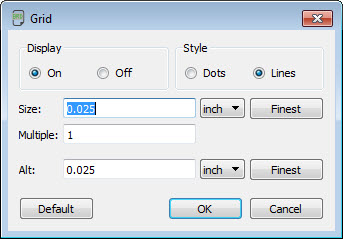

En Eagle, las medidas se ponen en grid, si no me equivoco, y queda aplicado a todas las capas:



* grid.jpg
(28.78 kB, 343x239 - visto 205 veces)


¿O hay otro sitio?

Saludos!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Re:Punto blanco en visor gerber de pcbway
« Respuesta #6 en: 04 de Junio de 2020, 18:27:51 »
Parece ser un problema de escala:

https://www.i-ciencias.com/pregunta/52374/como-obtengo-un-archivo-excellon-drill-con-precision-de-24-y-eliminacion-de-cero-de-salida-de-eagle

Reduciendo ResX y ResY en 10 en el fichero EXCELLON se soluciona (no he probado aun).

Saludos!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 18269
    • MicroPIC
Re:Punto blanco en visor gerber de pcbway
« Respuesta #7 en: 05 de Junio de 2020, 01:37:57 »
Genial, la verdad es que no utilizo Eagle hace años y no te puedo ayudar.

¿Sabes que hay otros visores de gerber online?, así podrás comprobar si el problema sólo pasa en PBCway.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3206
Re:Punto blanco en visor gerber de pcbway
« Respuesta #8 en: 05 de Junio de 2020, 14:08:14 »
Genial, la verdad es que no utilizo Eagle hace años y no te puedo ayudar.

¿Sabes que hay otros visores de gerber online?, así podrás comprobar si el problema sólo pasa en PBCway.

Probé en otros visores, y hay un poco de todo, en unos se ve bien, y en otros no.

He probado a cambiar la escala del fichero eagle.def en el apartado EXCELLON, y así se ve bien en todos los visores de gerber.

Saludos!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 18269
    • MicroPIC
Re:Punto blanco en visor gerber de pcbway
« Respuesta #9 en: 06 de Junio de 2020, 01:31:48 »
Estupendo, enhorabuena por resolverlo
