DC/DC unregulated
« en: 20 de Julio de 2020, 09:28:08 »
Bueno, mi pregunta es... ¿Cuanto afecta la no regulación de un DC/DC a un integrado?

Es decir, los regulados son mucho mas caros, pero veo que los no regulados algunos tienen una line regulation de 1,2% en el caso de una salida de 5V tipica tenemos que esto va a fluctuar entre 4,94 y 5,06.  ¿¿Esto la mayoria de las veces no importa en absoluto, o me estoy perdiendo algo?? sobre todo si son para integrados digitales.

un saludo.
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7856
Re:DC/DC unregulated
« Respuesta #1 en: 20 de Julio de 2020, 11:07:55 »
Creo que es.... Esa fluctuacion debido a la variacion de la carga. Y ademas por lo visto, es necesario SI o SI una carga minima, por ejemplo el

DCPA1xxxxx

https://www.ti.com/lit/ds/symlink/dcpa10512.pdf?ts=1595253379952
De 1W (que no es nada) pero bueno para el punto de comparacion.

El datasheet define unicamente para 10% al 100% de la carga. Menor a eso dice que el voltaje de salida puede variar hasta un 40% mas del valor tipico. Que es mucho. Por lo tanto se sugiere una carga minima.

PD: Es el unico integrado que encontre que sea una fuente DC/DC no regulada.

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:DC/DC unregulated
« Respuesta #2 en: 20 de Julio de 2020, 13:29:12 »
Creo que es.... Esa fluctuacion debido a la variacion de la carga. Y ademas por lo visto, es necesario SI o SI una carga minima, por ejemplo el

DCPA1xxxxx

https://www.ti.com/lit/ds/symlink/dcpa10512.pdf?ts=1595253379952
De 1W (que no es nada) pero bueno para el punto de comparacion.

El datasheet define unicamente para 10% al 100% de la carga. Menor a eso dice que el voltaje de salida puede variar hasta un 40% mas del valor tipico. Que es mucho. Por lo tanto se sugiere una carga minima.

PD: Es el unico integrado que encontre que sea

una fuente DC/DC no regulada.

Supongo que los no regulados lo que mas varia es la regulación de carga, en los de R.ecom llega al 15% eso si es mucho pero en los de meanwell o murata es del 7% para el peor de los casos lo que deja una tensión de entre ~4.6 y ~5,3.

El problema que tengo es que necesito aislar una tensión de 5V, con salida también a 5V para unos 180mA y 3KV de aislamiento. Ahora mismo hay uno de 1W, y claro esto esta muy cerca del limite, me gustaría tener al menos 300mA disponibles.
Este tengo ahora mismo:

https://www.murata.com/products/productdata/8807031930910/kdc-nxf1.pdf?1583754813000

y dices, bueno pues pones uno de 2W y listo, pero con esas características y de 2W se van de 5 euros a casi 20. Algo podría subir pero no eso.

tambíen puedes decir, vale pues pongo uno que de mas de 5V y le meto un regulador detrás. Pero no es muy elegante por que la siguiente tensión son 9V que del triple de potencia 3W solo sacariamos 333mA.


Puedes ver los regulados y no regulados en los principales fabricantes:

https://recom-power.com/en/products/dc-dc-converters/rec-c-dc-dc-converters.html?1
https://www.murata.com/en-eu/search/productsearch?cate=cgsubPowerIsoDcDc
https://www.tracopower.com/int/dc-dc-converters
https://www.xppower.com/dc-dc-converters

Si encontrara uno de precio similar de 2W regulado seria ideal de 1KV de aislamiento si los hay "baratos" pero de 3KV no veo
un saludo.

Por cierto, todos, regulados y no regulados suelen ir desde el 10% de regulación.


« Última modificación: 20 de Julio de 2020, 13:33:58 por juaperser1 »
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado jansuini

  • Moderadores
  • PIC24F
  • *****
  • Mensajes: 557
Re:DC/DC unregulated
« Respuesta #3 en: 20 de Julio de 2020, 13:48:14 »
hola :
No se en que etapa del diseño estas pero para algunas aislaciones yo termine utilizando 2 fuentes alimentadas con la misma tension de entrada pero cada salida alimentaba una parte del circuito ,son fuentes bastante chicas ,aproximadamente como un DIP28 ancho .-
Busca por internet: Fuente Switching Aislada Arduino Hlk-pm01 220-5v 600mA
Es cierto que las caracteristicas dicen 220 de entrada pero he verificado incluso que con 30VCC de entrada mantienen 5 volt de salida , incluso llegan a funcionar con 12vcc de entrada ,aparte como se producen en masa son bastante económicas.-
Sds.
Jorge

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:DC/DC unregulated
« Respuesta #4 en: 22 de Julio de 2020, 07:28:53 »
hola :
No se en que etapa del diseño estas pero para algunas aislaciones yo termine utilizando 2 fuentes alimentadas con la misma tension de entrada pero cada salida alimentaba una parte del circuito ,son fuentes bastante chicas ,aproximadamente como un DIP28 ancho .-
Busca por internet: Fuente Switching Aislada Arduino Hlk-pm01 220-5v 600mA
Es cierto que las caracteristicas dicen 220 de entrada pero he verificado incluso que con 30VCC de entrada mantienen 5 volt de salida , incluso llegan a funcionar con 12vcc de entrada ,aparte como se producen en masa son bastante económicas.-
Sds.
Jorge

Te refieres a colocar 2 Fuentes AC/DC, no tengo suficiente espacio para eso  :?, pero con lo que me comentas que hiciste para la próxima quizá en vez de colocar 2 te sea mejor colocar una myrra 47252 (de la familia 472xx dependiendo de las salidas) https://docs.rs-online.com/09c3/0900766b81266088.pdf (ultima hoja) posee 2 salidas aisladas una de la otra.

Yo no puedo usarla por el tamaño del diseño.

Sigo sin encontrar uno que me encaje.
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:DC/DC unregulated
« Respuesta #5 en: 22 de Julio de 2020, 08:31:31 »

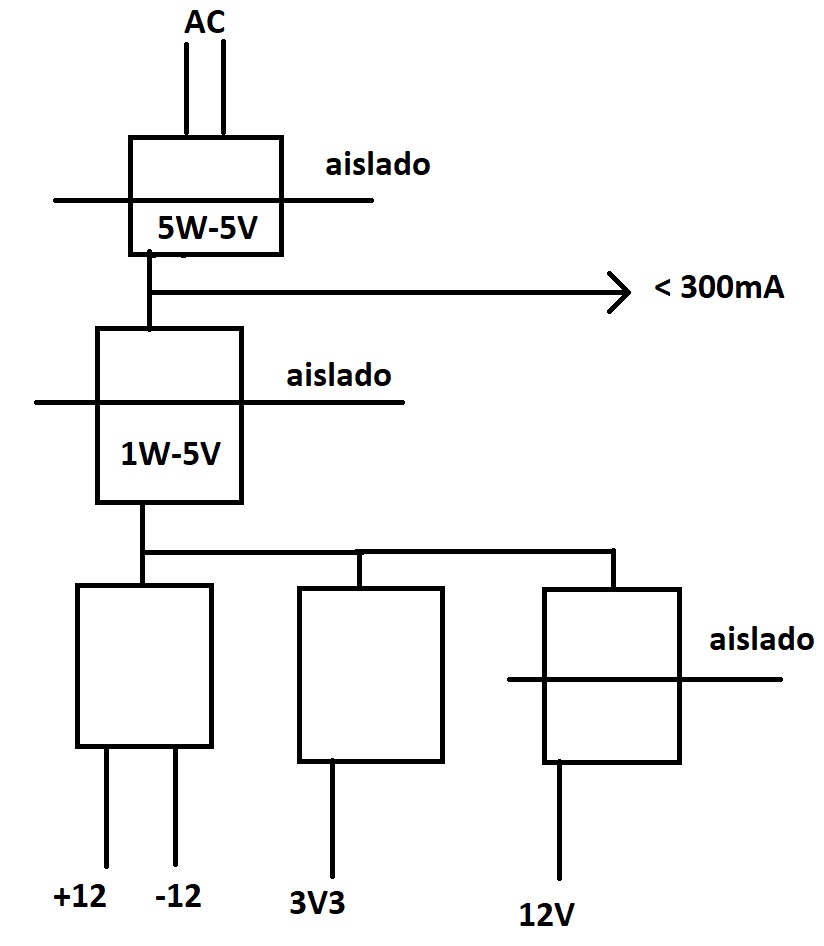

Bueno, pues como no encuentro uno que me encaje mejor voy a ver si puedo reducir el consumo.

La alimentación viene de un DC/DC de 1W entrada a 5V y salida a 5V  el cual ofrece 200mA https://www.murata.com/products/productdata/8807031930910/kdc-nxf1.pdf?1583754813000

Lo primero que veo al medir es que me consume ~185mA, y pensándolo, la verdad es que se me hace un poco exagerado, a ver si alguien me ayudar a reducir los consumos.

-Tengo conectado 2 ACPL-C87B https://www.mouser.com/datasheet/2/678/V02-3563EN_DS_ACPL-C87x_2016-09-05-909299.pdf
          Que por lo que veo el consumo en el peor de los casos seria de unos 10mA (Esta conectado por la parte de VDD1)
-A parte tengo otros 2 ADA4622-4  https://www.analog.com/media/en/technical-documentation/data-sheets/ada4622-1-4622-2-4622-4.pdf
          El consumo de estos por lo que veo también debe de ser mínimo y los alimento a +-12V mediante un LT3582-12 https://www.analog.com/media/en/technical-documentation/data-sheets/3582512fb.pdf
          No creo que el total de estos dos sumen ni 10 mA.
-Tengo también un ADG841 https://www.analog.com/media/en/technical-documentation/data-sheets/ADG841_842.pdf, con un regulador NCP115 https://www.onsemi.com/pub/Collateral/NCP115-D.PDF
          El consumo de esto también debe ser despreciable, se miden en uA.
-Y por ultimo Y DONDE CREO QUE ESTA EL PROBLEMA, un DC/DC CRE1S0515SC https://www.murata.com/products/productdata/8807029407774/kdc-cre1.pdf?1583754812000 Entrada a 5V salida a 15V y tras este un regulador LDO a 12V. El DC/DC veo que tiene una "input current at rated load" de 250mA Ni idea de cual es la carga nominal. pero creo que aquí es donde esta el problema, los demas consumos son despreciables frente a este.

Este chisme podría cambiarlo, solo necesito una salida a 12V pero debe de ser aislada, me da igual el aislamiento que tenga, siempre y cuando la Vss de este este aislada del resto.

Se os ocurre algo?

un saludo.




* Sin título.jpg
(62.24 kB, 824x946 - visto 42 veces)
« Última modificación: 22 de Julio de 2020, 10:20:20 por juaperser1 »
Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2806
Re:DC/DC unregulated
« Respuesta #6 en: 22 de Julio de 2020, 14:36:02 »
Finalmente creo que voy a hacer lo que comento el compañero jansuini, no veo otra solución. quitare la fuente principal de 5W y colocare 2 de 3W
