Conecetor para cable apantallado

[jhozate]

Hola, tengo un cable apantallado de 2 conductores + apantallamiento como se muestra en la imagen, quisiera saber si han usado algún conector en PCB para aterrizar la malla. Hasta ahora mi decisión es usar un conector jack stereo 3.5mm de 3 polos, dispongo de poco espacio en el enclosure del producto, por eso por ahora me inclino por tal jack, el problema es que incluso ese jack hay que conseguirlo en la version de 6mm maximo diametro externo, pero creo que este conector me impone un cable demasiado delgado.

[DominusDRR]

Hola, tengo un cable apantallado de 2 conductores + apantallamiento como se muestra en la imagen, quisiera saber si han usado algún conector en PCB para aterrizar la malla. Hasta ahora mi decisión es usar un conector jack stereo 3.5mm de 3 polos, dispongo de poco espacio en el enclosure del producto, por eso por ahora me inclino por tal jack, el problema es que incluso ese jack hay que conseguirlo en la version de 6mm maximo diametro externo, pero creo que este conector me impone un cable demasiado delgado.

La malla sólo debes conectarlo en uno de los 2 extremos del cable. Tal vez deberías no conectarlo al PCB, pero si en el otro extremo, de esa manera te evitarías el problema que mencionas.

[jhozate]

hola dominus, gracias, en pruebas se experimento mejoras en disminucion de ruido cuando se aterriza la malla a la pcb. Lo que se conecta en esas señales es una bobina Rogowsky

[DominusDRR]

hola dominus, gracias, en pruebas se experimento mejoras en disminucion de ruido cuando se aterriza la malla a la pcb. Lo que se conecta en esas señales es una bobina Rogowsky

¿Y si unes la malla al terminal negativo para hacer un solo cable en el lado del PCB?

[jhozate]

no se puede, son un par de señales diferenciales

[DominusDRR]

no se puede, son un par de señales diferenciales

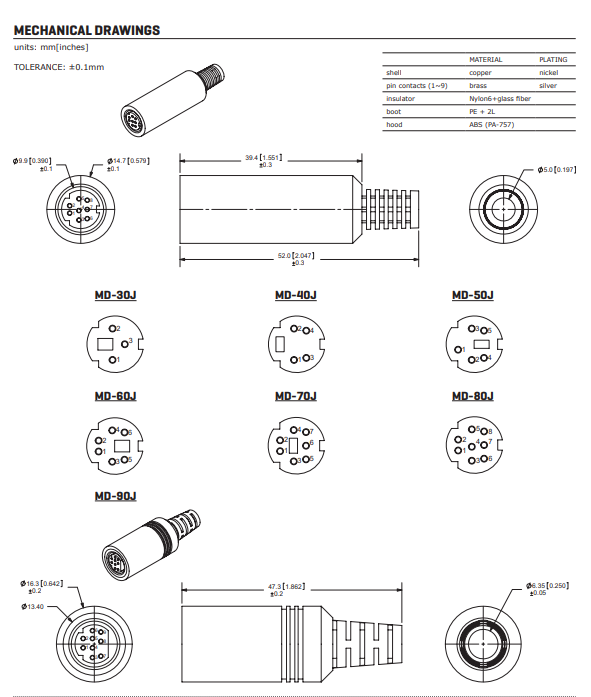

Tal vez un conector Midi
