Agitador de Cloruro Ferrico

[humberto 02]

Buenos Días a todos. Disculpame que te moleste pero estoy algo confuso.

Emm. Esta semana tenía varios proyectos en mi cabeza e iba a necesitar hacer varias placas de .PCB fue así que encontré oportuno realizar un “auxiliar” para esa tarea.

AGITADOR para la bandeja del Cloruro Férrico. La característica que quise darle es que desarrolle (con el giro de un pequeño motor de un viejo juguete) una vibración sobre la bandeja (bien despacio y no al máximo).

Pero, Pero como de costumbre… Pero

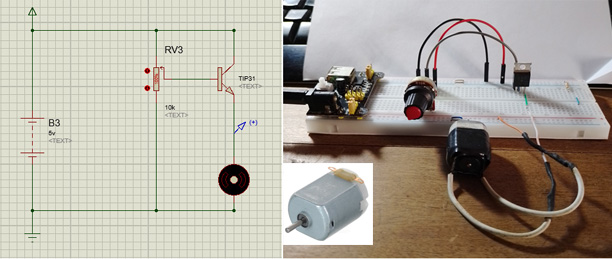

Probé inicialmente con un NPN BC547 y un POT 10K sobre mi Proto, pero se calentaba “muchísimo”.

El paso siguiente: pasé a un  TIP31C sin disipador y el mismo resultado calienta mucho.

No quiero pensar si lo dejo vibrando mi bandeja 15 o 20 minutos. Terminaré por fundirlos.

Por eso quería saber que sugerencia podían darme jaja (además de seguir haciéndolo con la mano).

Un cordial saludo.

[Nocturno]

¿Y si lo que quieres es que funcione lentamente, no le puedes poner una R en serie al motor?

[Eduardo2]

....
Probé inicialmente con un NPN BC547 y un POT 10K sobre mi Proto, pero se calentaba “muchísimo”.

El paso siguiente: pasé a un  TIP31C sin disipador y el mismo resultado calienta mucho.

No quiero pensar si lo dejo vibrando mi bandeja 15 o 20 minutos. Terminaré por fundirlos.
...

Trabajando en zona lineal siempre va  a hervir, salvo que la corriente sea muy baja.

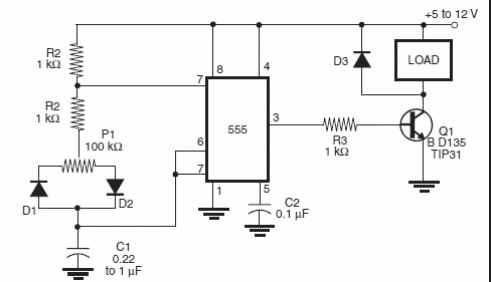

Tenés que manejar el transistor con una señal PWM,  ya sea generada desde un Arduino o con un 555 en la misma proto.


(14.89 kB, 491x282 - visto 397 veces)

[humberto 02]

Hola amigos; 1TB de gracias por estar de ese lado.

Nocturno: Te soy sincero varias han sido las pruebas con Resistencia de distintos valores. Viste como es. LLega un momento que probas de todo... "hasta el punto de lo absurdo".

Pero cuando quise agregarle Resitencias no se movía. El motorcito con muerte total.

Holaaaa Edu2 un gran abrazo desde la distancia.

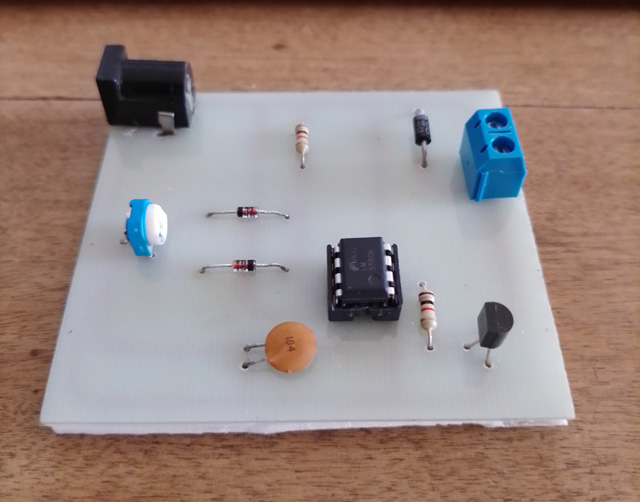

Permitime contarte. Lo hice (fue el primero); pero me resultó "tan...ta electronica" para simplemente hacer vibrar un motorcito, pero más allá de mi "cretino comentario" no me anduvo. Y no quise perder más tiempo y me fui por lo simple.

Son muchas cosas las que hacemos mientras el acido ferrico actua. Y estar generando la olita es impropio de nuestro trabajo.

Pero más allá de esta historia es lo asombroso de como CALIENTAN estos componentes. Y tu comentario lo tomo para mis proximos aprendizajes como todo lo que Uds. siempre me terminan enseñando.

Me parece que terminaré comprando el "Micro Motor Vibrador Dc 3v 4hk08 1000rpm Arduino 4x8mm"

Un cordial saludo y muchas gracias a ambos; por su tiempo en mi.

[Eduardo2]

....
Son muchas cosas las que hacemos mientras el acido ferrico actua. Y estar generando la olita es impropio de nuestro trabajo.
...

Hay recursos de baja o nula tecnología para acelerar el ataque.
El principal es la temperatura, con el cloruro a 50..60°C  verás la vida de otra manera.

Otro que es muy "tonto" es la posición de la placa.  Lo "natural" de acuerdo al tamaño del recipiente es ubicarla vertical u horizontal mirando el cobre hacia arriba.
La peor es esta última porque al disolverse el cobre se forma un residuo que te retrasa el ataque -->> Pero si la ponés mirando hacia abajo (no en el fondo, obvio) el residuo cae va como los dioses.
Yo lo hacía 0 tecnología,  con algo de pulso ubicás la placa flotando y listo (gracias a la tensión superficial).

Y por supuesto la agitación ayuda mucho.  A nivel profesional se las ubica vertical en marcos y una bomba recircula el cloruro.
Como el tema bombas con líquidos corrosivos es problemático,  supe de una persona que usaba una cuba circular y los marcos con las placas rotaban.

[humberto 02]

Si efectivamente. Yo en lo personal...

Las dejo flotando boca abajo. Con respecto a la temperatura. Lo leí en las recomendaciones del Cloruro; pero núnca lo puse en practica.

A veces uno intenta auto ayudarse con algunos procesos y termina tirando una semana (entre una pabada y otra) para terminar metiendo una cretina pila al motorcito y que vibre hasta que se acabe la pila.

Bueno Edu2 espero que andes bien (en lo personal y profesional).

Un cordial saludo y abrazo para vos y el resto de Foro.

[Sispic]

Hola
Otra idea:
Para que vibre el motorcillo hay que ponerle algo en el eje para que lo desequilibre al rotar.
Cuanto más largo sea mas vibrara.
Por ejemplo  sería fácil con una regleta de conexiones eléctricas y un alambre.
Cuanto más largo, el alambre mas fuerte será la vibración.

por ejemplo si le recortas una asa .



entonces podria funcionar con las rpm al 100x100

[scrwld]

hola a todos

si quieren agitar, usen una bomba de aire para pecera,  para regular el volumen de aire le colocan

una válvula que consiguen donde compren la bomba y listo.

a la manguera  le sellan el extremo que va sumergido, para evitar que se llene del cloruro, y con un alfiler le realizan un serie de perforaciones para que salga el aire, o compran la piedra que se usa para airear. la lamina en este  caso deben fijarla de alguna manera para evitar que se mueva con la agitación.

 la mejor manera de colocar la lamina es flotando con la cara de cobre en contacto con el cloruro  ,

de esa manera el cobre que se desprende se ira al fondo del recipiente.  antes de colocar la lamina
la humedecen con agua o cloruro para evitar la formación de burbujas de aire.
