POLARIDAD CORRECTA DEL SPWM

[cosmic]

Hola amigos.
Primero, ya he investigado bastante en la web, pero tengo muchas dudas.

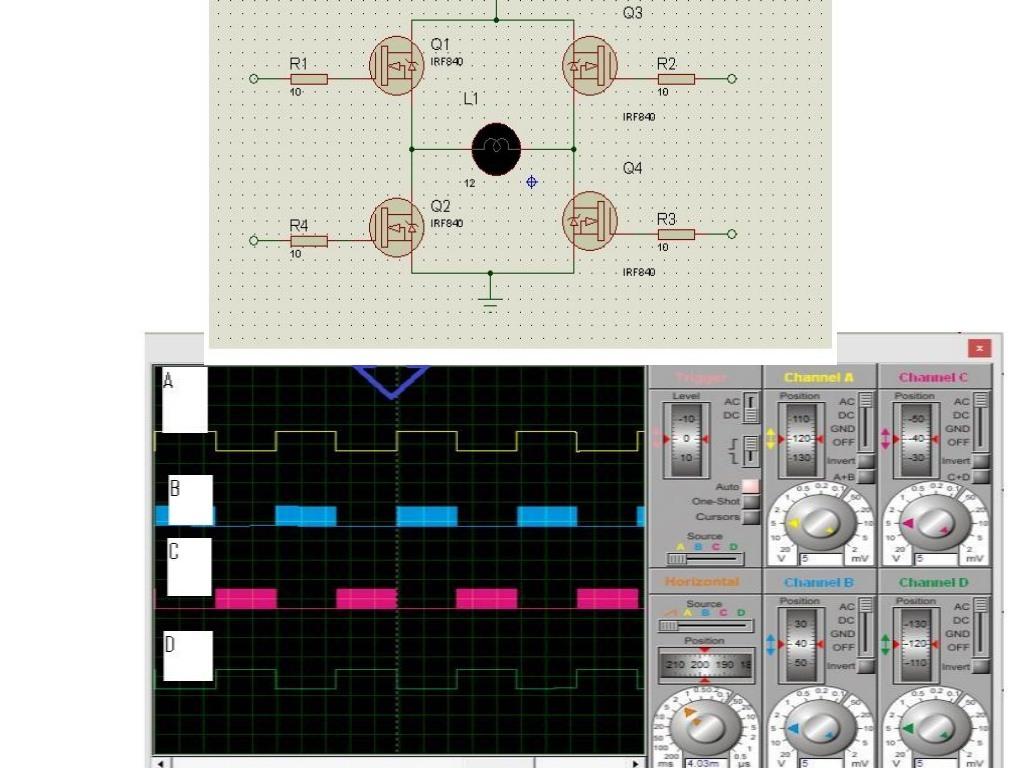

En la imagen que les subo, alguien me puede marcar la polaridad correcta de estas señales de un
inversor, para que el puente trabaje de forma correcta, y no explote  ..  Gracias.

[KILLERJC]

Lo unico que tenes que evitar y que no puede suceder es que Q1 y Q2 nunca esten activos a la vez y que Q3 y Q4 tampoco.

[AcoranTf]

Para mayor seguridad, tambien seria bueno que pusieses una resistencia de 1 K entre el gate y el source de cada transistor, para asegurarte el corte.

Saludos.

[cosmic]

Gracias amigo.
Dime si me estoy contestando bien.
 Q1 = A
 Q4 = B
 Q3 = D
 Q2 = C.
 Me dices que la idea es que, cuando conduzcan Q1 Y Q4; Q3 Y Q2 deben estar apagados, y viceversa. uando conduzcan Q3 Y Q2; Q1 Y Q4 deben estar apagados


[Chaly29]

Hola cosmic, aparte de lo anteriormente dicho, también debes de tener en cuenta que los transistores tardan cierto tiempo en comenzar a conducir o producir el corte, por lo que entre el corte de un grupo de transistores y la conducción del otro, tienes que poner un tiempo "muerto" donde todas las señales sean bajas para permitir que ningún transistor se solape con los otros.

Un saludo.

Atte. CARLOS.

[cosmic]

Hola Carlos.
Creo que con un microcontrolador trabajando en full bridge.
