Autor Tema: Fuente conmutada 12V 3A  (Leído 333 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17891
    • MicroPIC
Fuente conmutada 12V 3A
« en: 18 de Enero de 2021, 14:15:24 »
Buenas tardes, tengo que diseñar una fuente conmutada de entrada 220Vac/125Vac y salida 12Vdc y 3A.

He estado buscando y me ha gustado este esquema, pero no sé qué tensión de entrada admite.
https://easyeda.com/kevwe/12v-3a-switch-mode-power-supply

¿Qué opináis?, ¿conocéis algún otro esquema que me pueda servir?

Gracias
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5559
Re:Fuente conmutada 12V 3A
« Respuesta #1 en: 18 de Enero de 2021, 14:24:25 »
Ese layout tiene muy mala pinta. El esquema parece tomado de un datasheet.
Puedes buscar en los datasheet y notas de aplicación del SG6841 para encontrar el esquema original.

Un saludo.

Desconectado Eduardo2

  • PIC18
  • ****
  • Mensajes: 473
Re:Fuente conmutada 12V 3A
« Respuesta #2 en: 18 de Enero de 2021, 14:40:55 »
Ademas en el pcb están unidas la masa de entrada con la masa de salida (adiós aislación) . Tiene pinta de autoruteo con ojos cerrados.

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5559
Re:Fuente conmutada 12V 3A
« Respuesta #3 en: 18 de Enero de 2021, 14:50:45 »
De todas formas ese integrado es bastante antiguo y no se encuentra con facilidad. Deberías plantearte otro circuito:

https://www.mouser.es/Semiconductors/Power-Management-ICs/AC-DC-Converters/_/N-64puj?P=1z0z63xZ1z0yz4q

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5559

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17891
    • MicroPIC
Re:Fuente conmutada 12V 3A
« Respuesta #5 en: 18 de Enero de 2021, 15:52:11 »
Muchas gracias Picuino, le estoy echando un vistazo. La propuesta de layout que viene en la datasheet se me queda bastante grande para el espacio en el que debo meterla, pero seguiré buscando a ver si encuentro algo más adecuado.
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5559
Re:Fuente conmutada 12V 3A
« Respuesta #6 en: 18 de Enero de 2021, 16:07:34 »
Ten en cuenta que la placa del ICE2A265 lleva una bobina para evitar sobretensiones de entrada, fusible, disipador, etc, etc que la otra placa del SG6841 no llevaba.

Desconectado scrwld

  • PIC10
  • *
  • Mensajes: 27
Re:Fuente conmutada 12V 3A
« Respuesta #7 en: 18 de Enero de 2021, 23:45:14 »

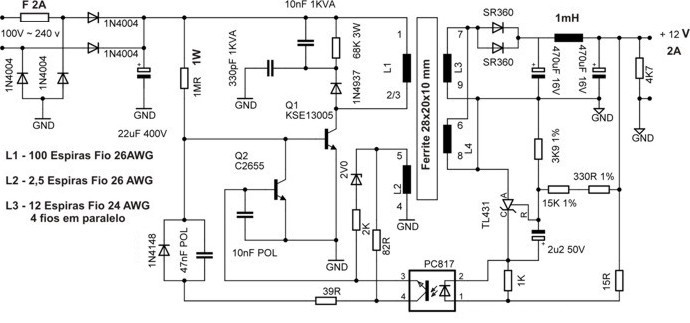

hola nocturno, mira esta imagen quizas te sirva.

http://www.electronica-pt.com/esquemas/fonte-comutada-12v.jpg

saludos

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17891
    • MicroPIC
Re:Fuente conmutada 12V 3A
« Respuesta #8 en: 19 de Enero de 2021, 03:46:38 »
Gracias
