CNY70: dolor de cabeza

[halowin]

Buenos días:
Despues de ojear la ayuda, veo en este post:

http://www.todopic.com.ar/foros/index.php?topic=20657.0

un problema planteado por "plus" que es el mismo que tengo yo. En este hilo se le da una solución que yo he llevado a la practica pero no me funciona.

Resulta que haciendo pruebas con el CNY70 y el 40106 (solos) va perfectamente, pero cuando llevo la salida del 40106 al PIC, veo que en RA0 las dos tensiones que llegan segun refleje o no la luz apenas variaba unas decimas de voltio, con lo cual el PIC lo entendía como "1" siempre.

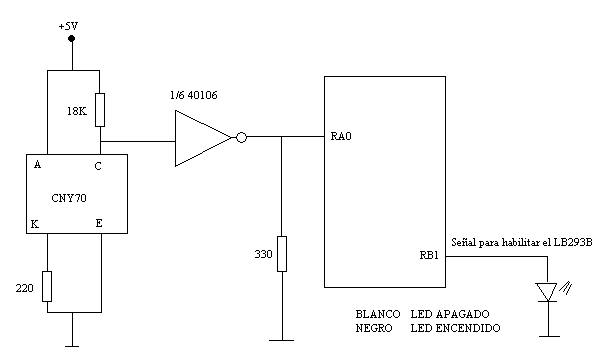

Despues de pruebas y pruebas me dió por poner la resistencia que podeis ver en el esquema que adjunto de 330 oh a masa y todo arreglado incluso me detecta los cambios de luz a un centimetro.
La verdad es que la puese a voleo y acerte, pero no se porque. A ver si alguien me puede explicarlo.

Muchas gracias.

[RedPic]

halowin, ya sé que un año después es mucho tiempo para agradecerte el post, pero mas vale tarde que nunca ¿no?.

Pues eso, que estoy recabando toda la info que pueda para empezar a usar los CNY70 y me he topado con tu post, así que muchas gracias.

Pongo tu imagen para que los amigos lo vea directamente.



[Goblin Welder]

Aquí hay un apunte del CNY70 que puede resultar útil: http://www.jmnlab.com/cny70/cny_70.html

Lo de conectar la resistencia puede ser debido a alguna capacitancia en el pin del microcontrolador, al poner la resistencia proporciona el camino a tierra haciendo que la capacitancia se descargue y el micro lea cero. Supongo sin ver los esquemas internos de esos integrados, que necesitariamos consultarlos para entender su correcto funcionamiento.
