¿Son iguales estos dos RJ45 (con magnetics) ?
« en: 19 de Octubre de 2009, 09:35:05 »
Para un proyecto que estoy haciendo y que usa un ENC28J60 tengo dos distintos conectores RJ24 de los que llevan a bordo los "magnetics" o sea los mini-trafos.

El caso es que estoy ofuscado, obtuso y tardo de reflejos y no logro decidirme sobre si los dos son iguales (o similares, o análogos, o compatibles) ... los footprint difieren un poco pero eso es lo de menos, lo que desearía saber es si eléctricamente puedo usar uno u o el otro de forma indistinta.

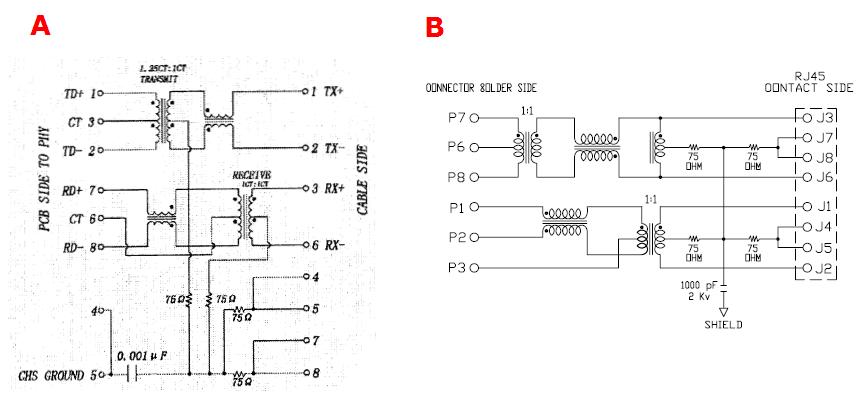

A y B ¿son iguales?  :shock:

Contra la estupidez los propios dioses luchan en vano. Schiller
Mi Güeb : Picmania

Desconectado MGLSOFT

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 7867
Re: ¿Son iguales estos dos RJ45 (con magnetics) ?
« Respuesta #1 en: 19 de Octubre de 2009, 15:01:39 »
Yo creo que no son iguales, para mi estan cruzados los dos puertos en el RJ45.
Todos los dias aprendo algo nuevo, el ultimo día de mi vida aprenderé a morir....
Mi Abuelo.

Desconectado RedPic

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 5462
    • Picmania by Redraven
Re: ¿Son iguales estos dos RJ45 (con magnetics) ?
« Respuesta #2 en: 19 de Octubre de 2009, 15:12:41 »
Si, Marcos, creo que tienes razón: por la forma en la que entran las señales en cada uno de los primeros transformadores. Los pines 1 y 2 de A entran en un transformador en la misma bobinado de él y en cambio los 1 y 2 de B entran en cada uno de los extremos de los dos bobinados, que es lo que ocurre con A en los pines 7 y 8. Parece que como mínimo están intercambiados RX y TX.

Contra la estupidez los propios dioses luchan en vano. Schiller
