Bueno, como lo prometido es deuda y despues de unas largas noches de celebracion de año nuevo abrazado a una botella
, pongo el paso a paso de como crear un modelo 3D con ArtCAM.
Lo que voy a explicar no se hace solo de esta manera, pero esta es la mas corta y facil que encontre, lo que se hace con esto es "

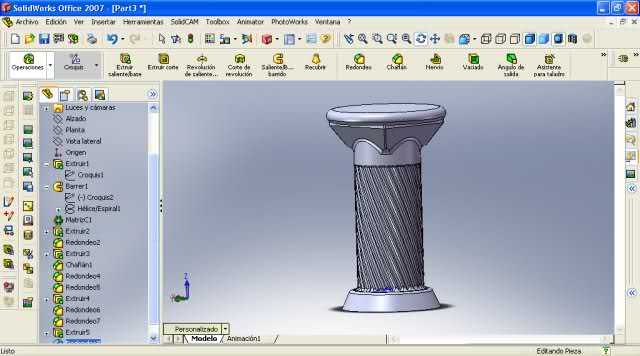

Desenvolver un modelo 3D" y luego envolverlo nuevamente para ver como nos quedo para crear las trayectorias necesarias para el eje rotativo (4to. eje).
Para poder crear el G-Code para el eje rotativo y que ademas admita multiples herramientas (Cambio de herramientas o Tool change) en un mismo codigo hice el archivo para el post-procesador que yo necesito, en este caso Mach3. Este archivo tienen que copiarlo en "C:\Archivos de programa\ArtCAM JewelSmith 9.1\postp" (yo uso ArtCAM JewelSmith 9.126, con el ArtCAM Pro la carpeta es similar "C:\Arch....\ArtCAM...\postp"), importante copiar este archivo antes de iniciar ArtCAM.
Para realizar este tutorial (si puede llamarse asi...) necesitamos el archivo que dije antes y obviamente el modelo 3D para desenvolver, todo esto esta listo para su descarga al final de este post.

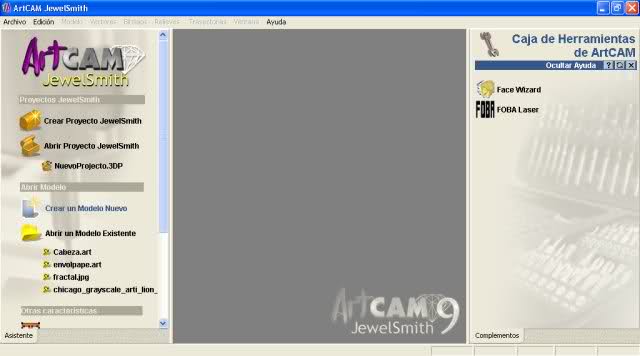

Para comenzar y como es obvio, abrimos ArtCAM

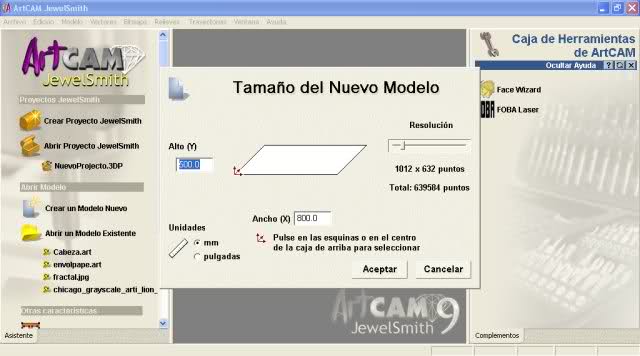

y le damos al plano las dimensiones que se nos antoje (no es importante)

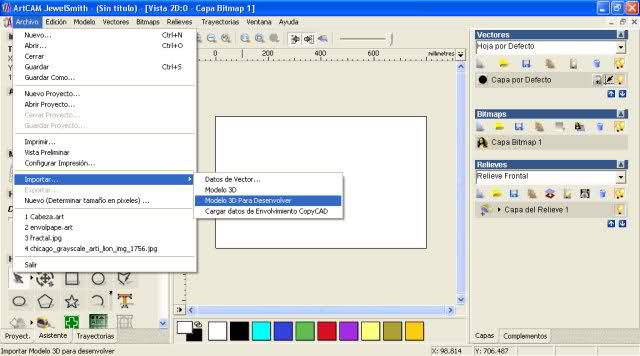

Una vez creado el plano, vamos a
Archivo -> Importar -> Modelo 3D para desenvolver... y le damos clic

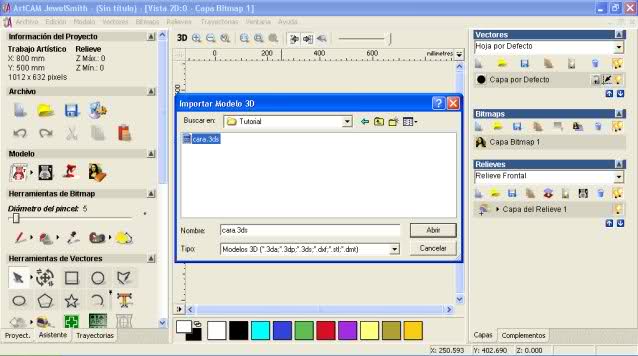

Buscamos el archivo descargado llamado "
cara.3ds" y lo abrimos

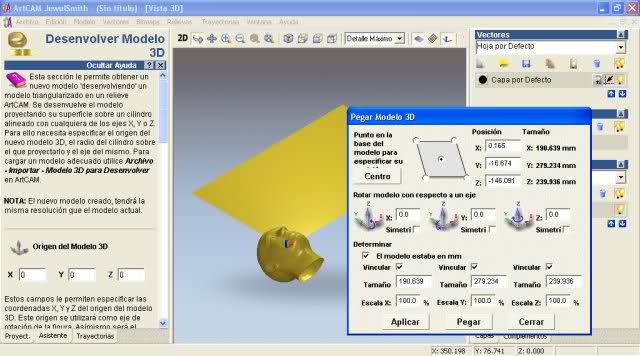

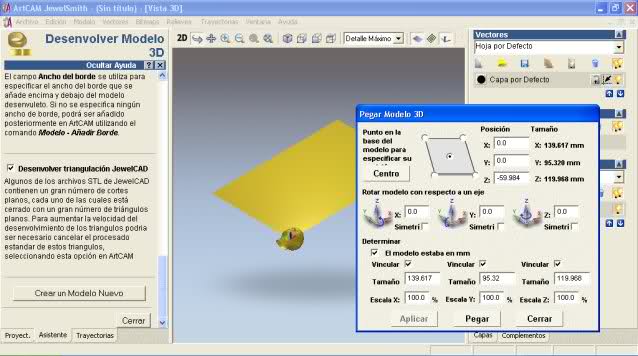

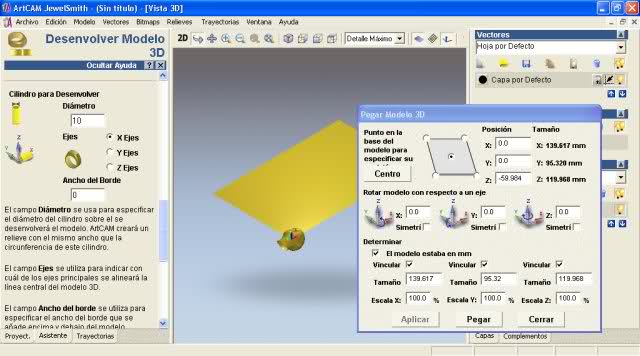

En el cuadro de dialogo que nos aparece, en la parte de "
Posicion Tamaño" (esquina superior derecha) ponemos X=0, Y=0 y Z=-59.984 (justo la mitad y negativo). En "
Rotar modelo con respecto a un eje" ponemos Z=90 y por ultimo debajo de todo en "
Escala" ponemos 50% (si lo queremos escalar). Una vez modificados estos valores le damos a "Aplicar" y nos queda como la siguiente imagen.
Vamos del lado izquierdo de la pantalla y en "
Diametro" ponemos 10, seleccionamos "
X Ejes", bajamos y tildamos "
Desenvolver triangulacion JewelCAD" y hacemos clic en "
Crear un Modelo Nuevo". Nos queda como la siguiente imagen.

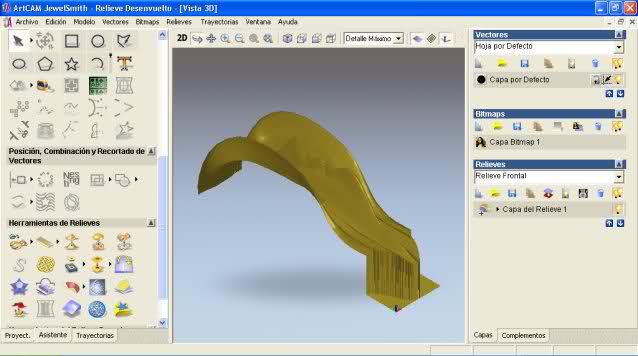

Vista 3D del modelo creado.

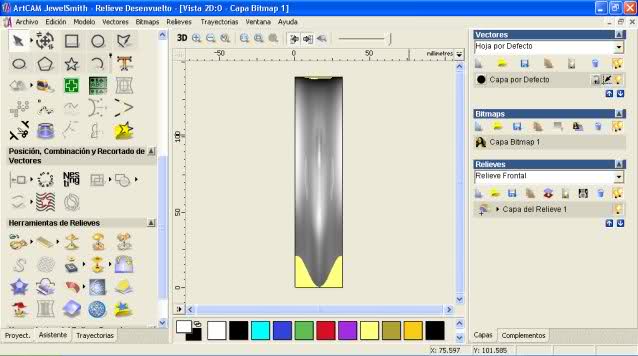

Vista 2D del modelo creado.
Para ver el modelo creado vamos al menu

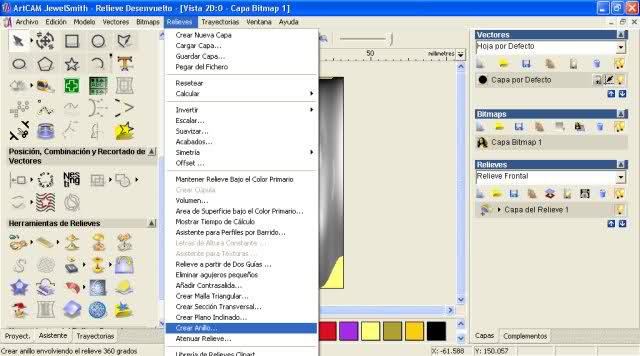

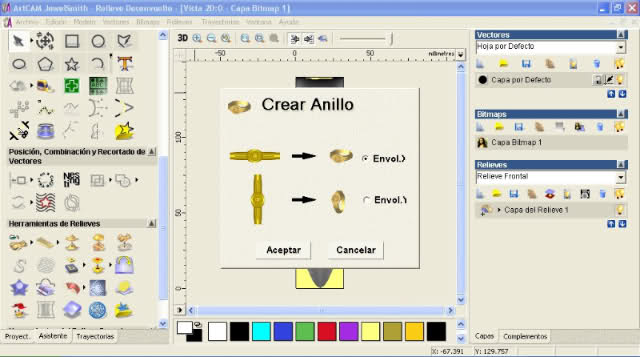

Relieves -> Crear Anillo..., en la ventana que nos aparece verificamos que este seleccionado "

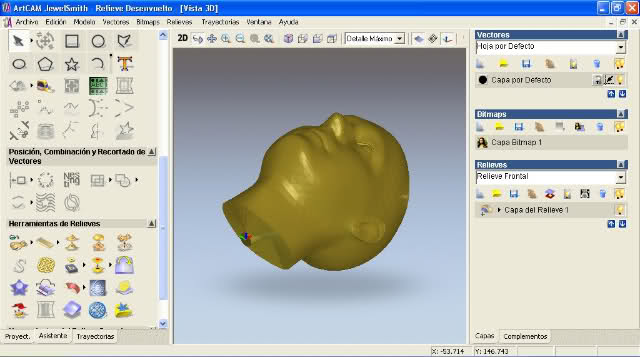

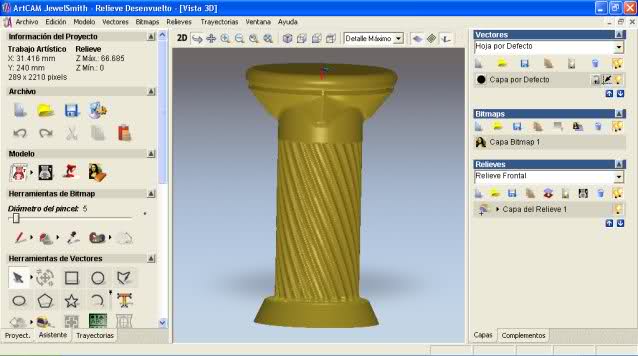

Envol. X" y le damos a Aceptar. Ponemos la vista 3D y.... Tchan!

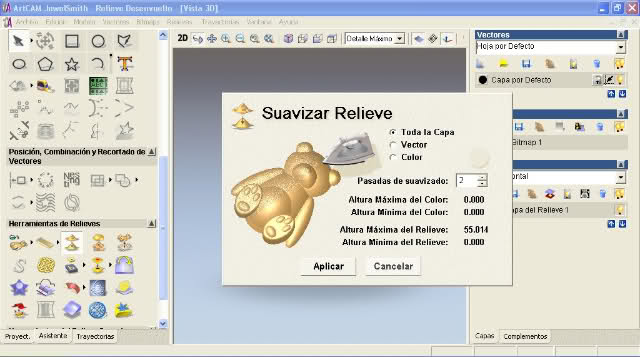

Para mejorar la superficie del modelo vamos a "
Herramientas de Relieves" y "
Suavizar Relieve", seleccionamos "
Toda la capa" y en "
Pasadas de suavizado" ponemos 2 (o las que queramos).

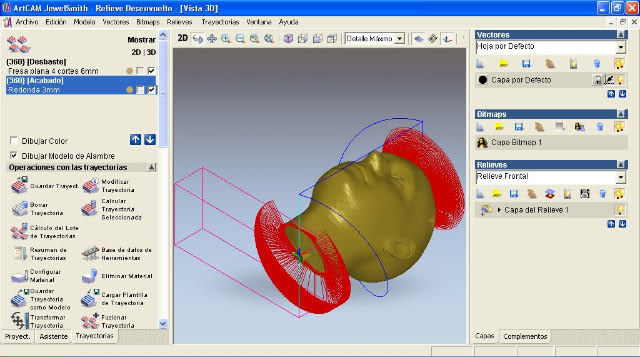

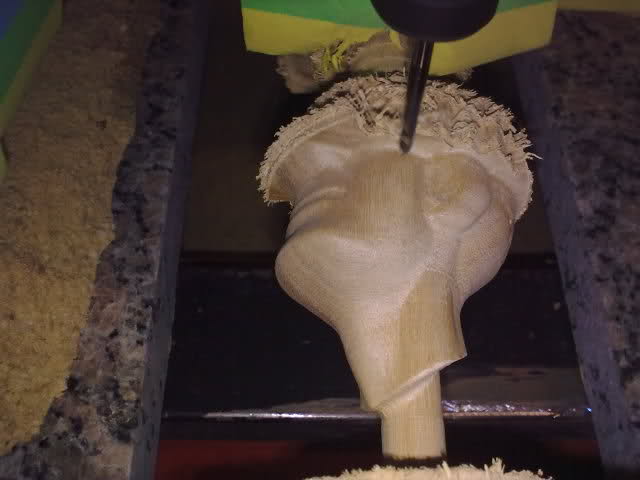

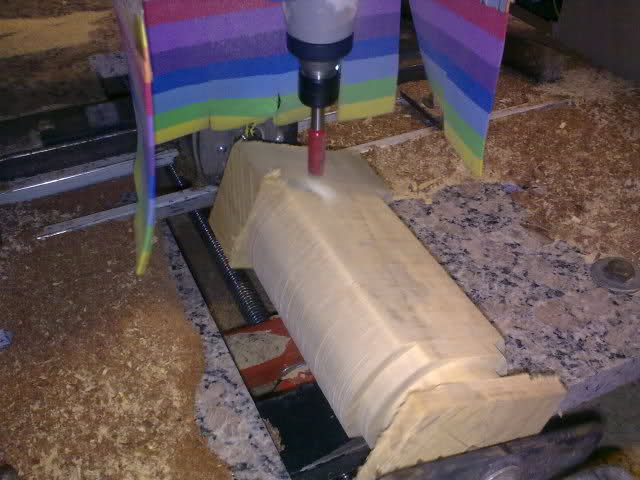

Luego de eso, hacemos las trayectorias que queramos como si estuviesemos trabajando sobre un plano. En mi caso hice dos trayectorias, una de desbaste con una herramienta plana de 6mm y otra de acabado con una herramienta esferica de 3mm y asi queda.

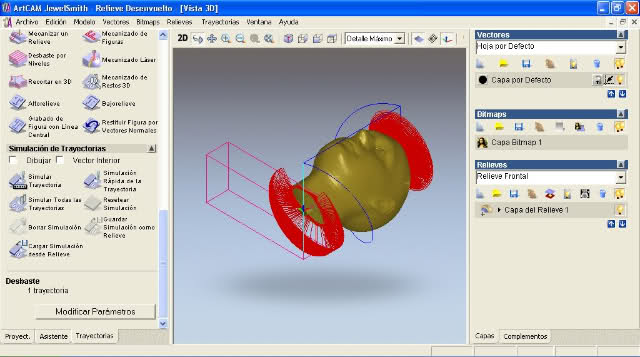

Ahora viene lo importante, debemos indicarle a ArtCAM que vamos a trabajar con un eje rotativo, para eso seleccionamos una trayectoria y debajo de todo en el panel izquierdo debajo de "
Simulacion de Trayectorias" nos aparece la trayectoria seleccionada y le damos al boton "

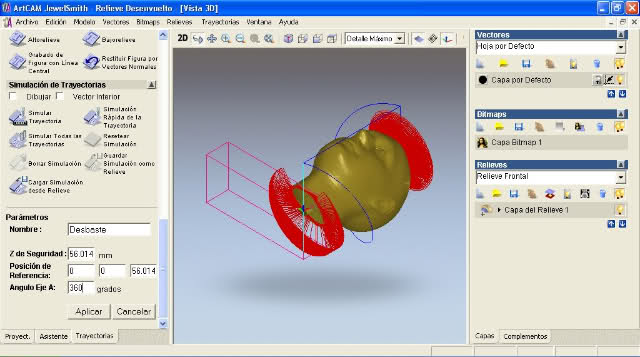

Modificar Parametros", en el campo "
Angulo Eje A" ponemos 360, podemos cambiar tambien la posicion de referencia y el Z de seguridad (es por donde la maquina puede hacer movimientos rapidos sin colisionar con el material u otro objeto). Le damos a aplicar. Hacemos lo mismo con las demas trayectorias que hayamos creado.
Noten que del lado izquierdo de cada trayectoria nos aparece un "
{360}" que nos indica que va a trabajar de forma angular (debe aparecernos).

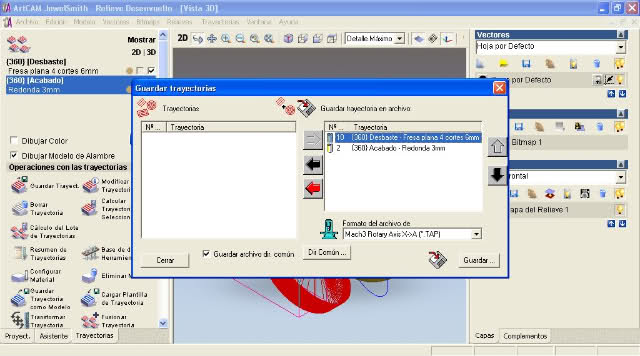

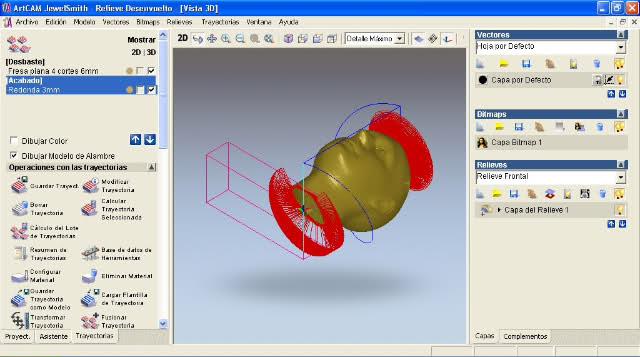

Por ultimo hacemos clic en "
Guardar Trayectorias", pasamos del lado derecho y ordenamos como nos convenga cada una de ellas, seleccionamos el Post-Procesador "
Mach3 Rotary Axis X->A (*.TAP)" que descargaron y copiaron en la carpeta que dije mas arriba (debe aparecer asi!, copiarlo en la carpeta indicada antes de abrir ArtCAM!), ahora le damos a guardar con el nombre que se nos antoje y listo! ya tenemos creada la trayectoria del eje rotativo!
.

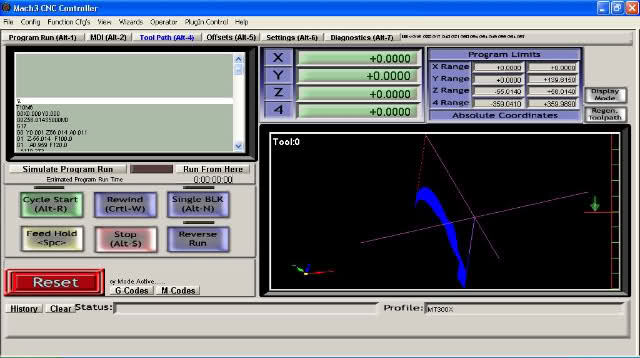

Cargando en Mach3 el G-Code creado vemos como queda (hay que rotarlo).
Ahora unas aclaraciones para entender por que se ve asi el codigo en Mach3:

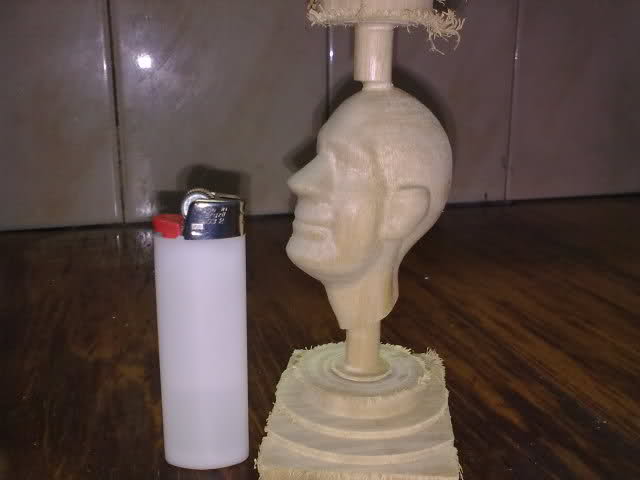

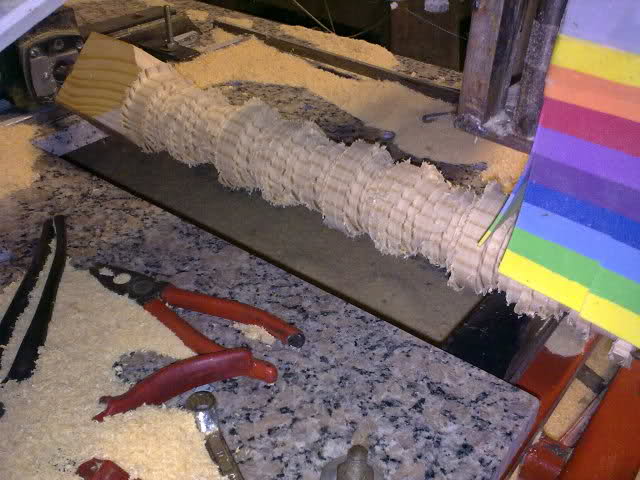

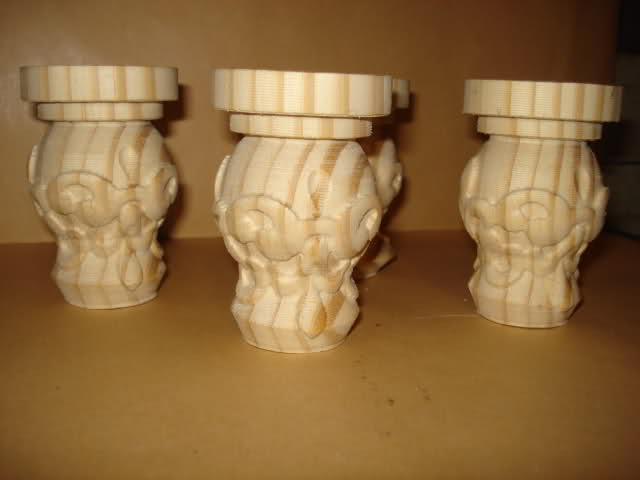

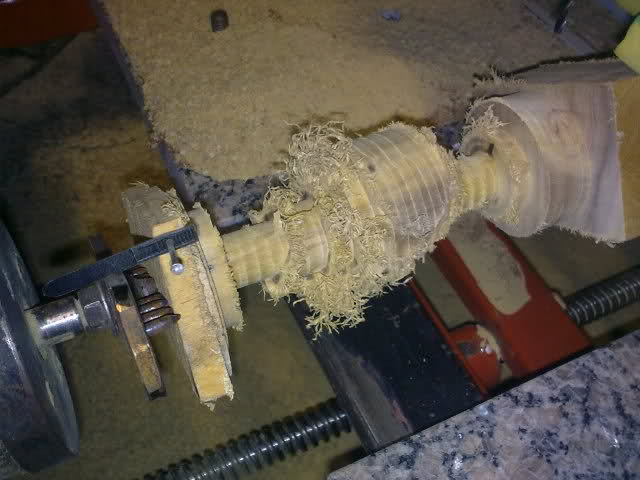

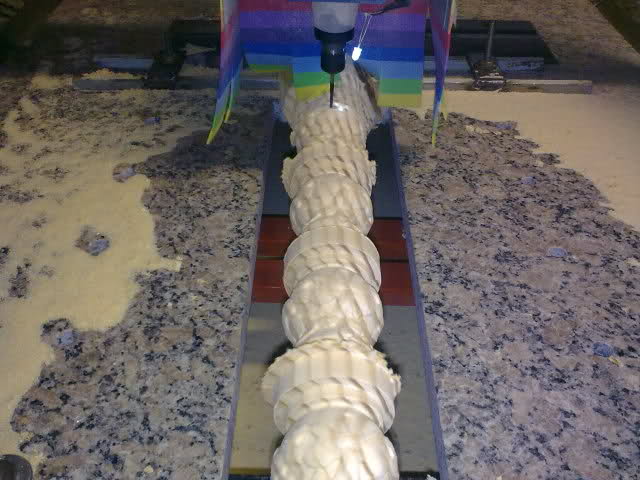

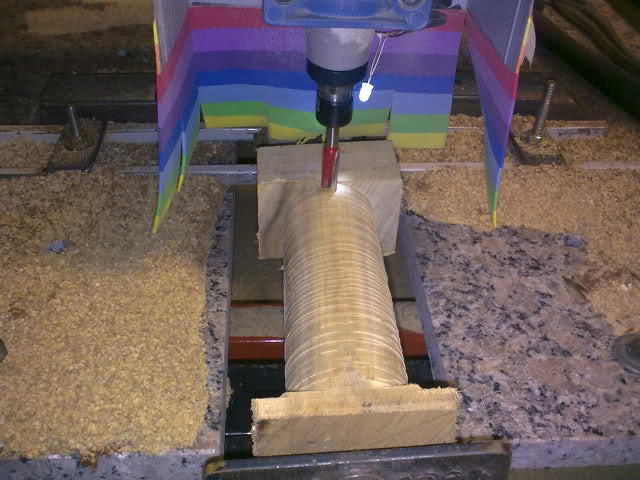

El eje X o Y dependiendo de la configuracion del eje rotativo en nuestra maquina queda estatico, es decir que solo se mueven durante el fresado el eje Y o X, el eje A y el Z. Piensen que no tiene sentido que se mueva (en este caso) el eje X, ya que el eje A es como si fuese un eje X envuelto y al girar esta simulando el movimiento lineal del eje X, por lo tanto solo esos ejes son los que tendran accion durante el fresado (puede verse en "Program Limits" que el rango de X es 0) y por eso hay que rotar el "Toolpath" en Mach3, sino no vemos mas que una linea al cargar el codigo.

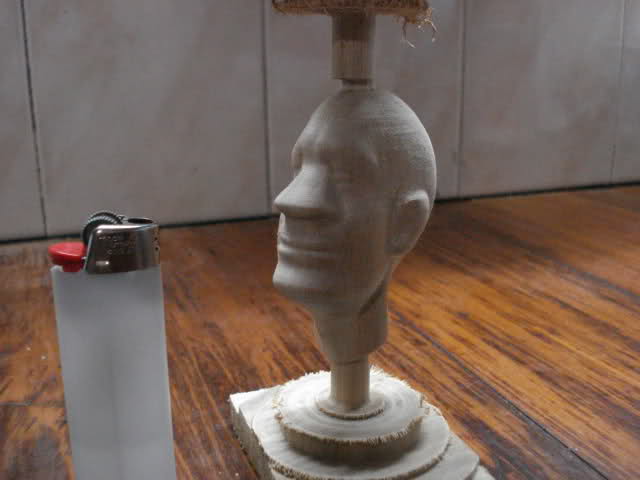

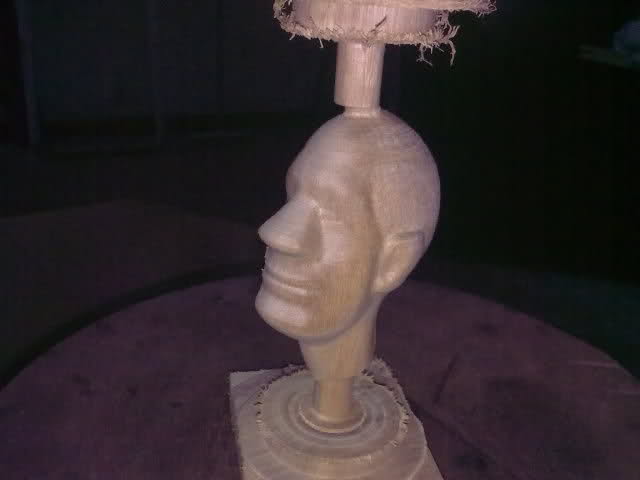

Creo que es demasiado por hoy, despues contare mas de mis experiencias con esto del 3D (sin probar en la CNC, solo con ArtCAM) y como hacer nuestro propio rostro/cabeza a partir de una imagen frontal y dos imagenes laterales.
Espero que les sea util y perdon por llenar todo el post de imagenes... pero me parecio lo mejor para que se pueda entender claramente cada paso.
