Autor Tema: Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?  (Leído 3651 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado jfmateos2

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3145
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #15 en: 17 de Marzo de 2016, 10:24:35 »
¿Conduce de Drain a Souce no?

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2174
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #16 en: 17 de Marzo de 2016, 10:37:50 »
Que desempate un tercero, pero creo que el P conduce de Source a Drain

http://www.diarioelectronicohoy.com/blog/imagenes/2012/11/mosfetscapsula.gif

sds.
-
Leonardo Garberoglio

Desconectado jfmateos2

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3145
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #17 en: 17 de Marzo de 2016, 11:16:21 »
Parece que podemos tener razón los 2:  :D
Citar
When a channel exists in a MOSFET, current can flow from drain to source or from source to drain - it's a function of how the device is connected in the circuit. The conduction channel has no intrinsic polarity - it's kind of like a resistor in that regard.

The intrinsic body diode inside the MOSFET is in parallel with the conduction channel, however. When the conduction channel is present, the diode is shunted and current flows through the path of least resistance (the channel). When the channel is off, the diode is in circuit and will either conduct or block depending on the drain-source current polarity.

As your picture shows, there are both N-channel and P-channel devices, as well as enhancement mode and depletion mode devices. In all of these cases, current can flow from source to drain as well as from drain to source - it's just a matter of how the device is connected in the circuit.
Tomado de: http://electronics.stackexchange.com/questions/48646/in-an-nmos-does-current-flow-from-source-to-drain-or-vice-versa

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #18 en: 17 de Marzo de 2016, 13:12:36 »
Hola jfmateos2, lamentablemente en esta disputa no pueden tener razón los dos.

Y elgarbe tiene razón, el mosfet canal P conduce desde source hacia el drain. Y el diodo posee su cátodo en el source. Justo al revés de lo que es uno de canal N.

Por lo tanto, según creo, no te sería de utilidad al circuito que quieres realizar.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado juaperser1

  • Colaborador
  • DsPIC30
  • *****
  • Mensajes: 2694
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #19 en: 17 de Marzo de 2016, 16:30:59 »
Parece que podemos tener razón los 2:  :D
Citar
When a channel exists in a MOSFET, current can flow from drain to source or from source to drain - it's a function of how the device is connected in the circuit. The conduction channel has no intrinsic polarity - it's kind of like a resistor in that regard.

The intrinsic body diode inside the MOSFET is in parallel with the conduction channel, however. When the conduction channel is present, the diode is shunted and current flows through the path of least resistance (the channel). When the channel is off, the diode is in circuit and will either conduct or block depending on the drain-source current polarity.

As your picture shows, there are both N-channel and P-channel devices, as well as enhancement mode and depletion mode devices. In all of these cases, current can flow from source to drain as well as from drain to source - it's just a matter of how the device is connected in the circuit.
Tomado de: http://electronics.stackexchange.com/questions/48646/in-an-nmos-does-current-flow-from-source-to-drain-or-vice-versa

Hola fjmateos teóricamente podéis tener razón los dos, pero creo que te estás confundiendo con la región activa inversa del transistor donde las curvas son parecidas pero solo en forma, no se debe de trabajar en esa zona. En un bjt es más fácil entender y encontraras más información al respecto, como bien dices el emisor se puede convertir en el colector ( o el source en el drain).

Pero debido a la tecnología esta no es la manera de trabajar de los transistores, y ese funcionamiento al que tu te refieres, y del cual tienes razón (existe) se queda mas en el mundo teórico, con... yo diría ninguna aplicacio práctica.

Un saludo.


Visita mi canal para aprender sobre electrónica y programación:

https://www.youtube.com/channel/UCxOYHcAMLCVEtZEvGgPQ6Vw

Desconectado manwenwe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2155
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #20 en: 17 de Marzo de 2016, 16:33:46 »
¿Y un power distributor?. Hay cientos de chips con diferentes configuraciones...

Saludos.
Ojo por ojo y todo el mundo acabará ciego - Mahatma Gandhi -

Desconectado Nocturno

  • Administrador
  • DsPIC33
  • *******
  • Mensajes: 17667
    • MicroPIC
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #21 en: 17 de Marzo de 2016, 16:38:42 »
Echa un vistazo a esta miniatura. Puedes poner una en cada rama de alimentación y controlarlas con Von

http://www.mouser.com/ds/2/405/tps22908-124082.pdf
Un saludo desde Sevilla, España.
Visita MicroPIC                                                                                        ɔ!doɹɔ!ɯ ɐʇ!s!ʌ

Desconectado DominusDRR

  • PIC18
  • ****
  • Mensajes: 292
    • Solintece
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #22 en: 17 de Marzo de 2016, 16:39:08 »
¿Y colocas un diodo 1n4148 en serie a la tierra de la fuente de 3.3V para que tu fuente sea 3.3V + Vdiodo, y luego pones el diodo de protección para que ese voltaje no llegue a la otra fuente?

El voltaje de salida del voltaje sería 3.3V

Por ejemplo, en la siguiente figura, el regulador de 12 V, mediante dos diodos aumenta su voltaje:


« Última modificación: 17 de Marzo de 2016, 16:41:11 por DominusDRR »

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5168
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #23 en: 17 de Marzo de 2016, 16:54:05 »
elgarbe, ¿no conoces algún circuito de Texas que sirva para esta aplicación concreta?
Creo que hay circuitos integrados que hacen exactamente esa función de conmutar la alimentación entre dos fuentes posibles.

Un saludo.

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7334
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #24 en: 17 de Marzo de 2016, 17:12:13 »
elgarbe, ¿no conoces algún circuito de Texas que sirva para esta aplicación concreta?
Creo que hay circuitos integrados que hacen exactamente esa función de conmutar la alimentación entre dos fuentes posibles.

Un saludo.

Como estos ?

http://cds.linear.com/docs/en/datasheet/4413fd.pdf
http://www.ti.com/lit/ds/symlink/tps2413.pdf (Pagina 11 mas claro )

Lo de TI sacado de aca:
http://www.ti.com/lsds/ti/power-management/oring-and-smart-diodes-overview.page
« Última modificación: 17 de Marzo de 2016, 17:14:17 por KILLERJC »

Desconectado manwenwe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2155
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #25 en: 17 de Marzo de 2016, 17:29:54 »
Echa un vistazo a esta miniatura. Puedes poner una en cada rama de alimentación y controlarlas con Von

http://www.mouser.com/ds/2/405/tps22908-124082.pdf

Texas Caca!!! mu caro :P :P :P. Yo sólo les compro DC-DCs. Tipo power-switch, que están basados en mosfets + un poquitin de inteligencia, hay de mil marcas. El buscador de Digikey es la biblia para encontrar cualquier producto: no serán los más baratos pero sin dudas es el mejor buscador y con más opciones...
Ojo por ojo y todo el mundo acabará ciego - Mahatma Gandhi -

Desconectado elgarbe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2174
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #26 en: 17 de Marzo de 2016, 22:03:05 »
Si, picuino, ti tiene, si no vi mal killer puso alguno en el post siguiente. Hoy estuve complicado por eso no busque uno, creo haber usado uno no hace mucho.
En el caso de aplicaciones de prototipos o para un pequeño circuito texas es lo mejor que existe, por lo menos para nosotros los Argentinos. Su plan de samples es único.

Saludos!
-
Leonardo Garberoglio

Desconectado julioJF

  • PIC10
  • *
  • Mensajes: 25
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #27 en: 18 de Marzo de 2016, 16:46:46 »

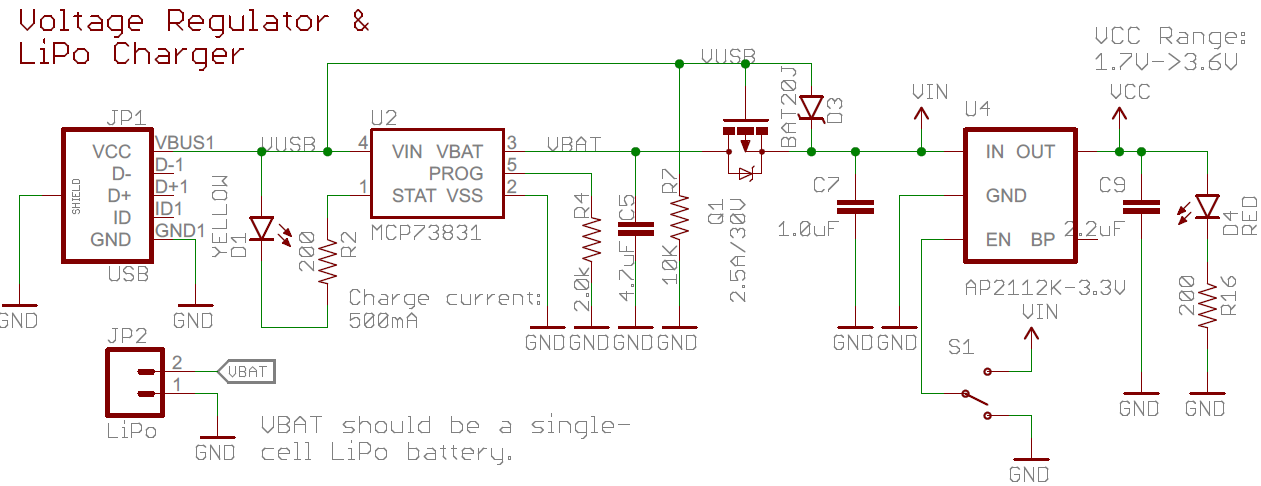

Buenas, yo creo que el segundo o tercer esquemático que colgaste anteriormente sí son válidos para lo que quieres hacer, pero el que dibujaste a mano tiene el diodo schottky mal colocado. Dicho diodo tiene que ir entre Gate y Drain del Mosfet canal P.

Te adjunto otro ejemplo, tu sistema A sería donde se encuentra el cargador con la batería. No le veo ningún problema. Podrían repetirme cuál es el problema o mal funcionamiento??

Un saludo.

Desconectado jfmateos2

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3145
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #28 en: 06 de Abril de 2016, 07:41:26 »
Sigo con el asunto... y de momento la opción que más me gusta por menor tamaño es la que propuso Nocturno del TPS22908, pero precisamente este ic no tiene portección para corriente inversa, de modo que tendría que ser un TPS22910 o TPS22912

Tomado de TI

Otra opción más cara: TPS2113
http://www.mouser.com/ds/2/405/tps2113-557470.pdf
« Última modificación: 06 de Abril de 2016, 08:31:33 por jfmateos2 »

Desconectado manwenwe

  • Moderadores
  • PIC24H
  • *****
  • Mensajes: 2155
Re:Circuito con 2 posibles entrada de 3v3... evitar feed back entre ellas ¿cómo?
« Respuesta #29 en: 06 de Abril de 2016, 09:11:01 »
Pilla este:

AP22802AW5-7

Lo más barato que he encontrado y con protecciones.

Saludos.
