Conexionado de un amplificador de audio, previo y MP3.
« en: 17 de Septiembre de 2016, 09:50:59 »
Voy a montar un amplificador de audio en una caja, con un previo y un MP3, cada uno de los módulos tiene su propia alimentación, que en principio se tomaran de la misma fuente de alimentación; mis dudas vienen con las masas en la interconexión, pienso poner unos RCA aislados del panel con la masa del cable conectada al previo.

Luego el MP3 tendrá conectada la malla del cable solo del lado del mismo.

En la salida del previo conectaré la masa del cable solo del lado del previo.

El resto de masas de alimentación y altavoces, iran todas juntas a la fuente.

Es correcto hacerlo así? dejo una imagen por si aclara algo como pienso hacerlo.

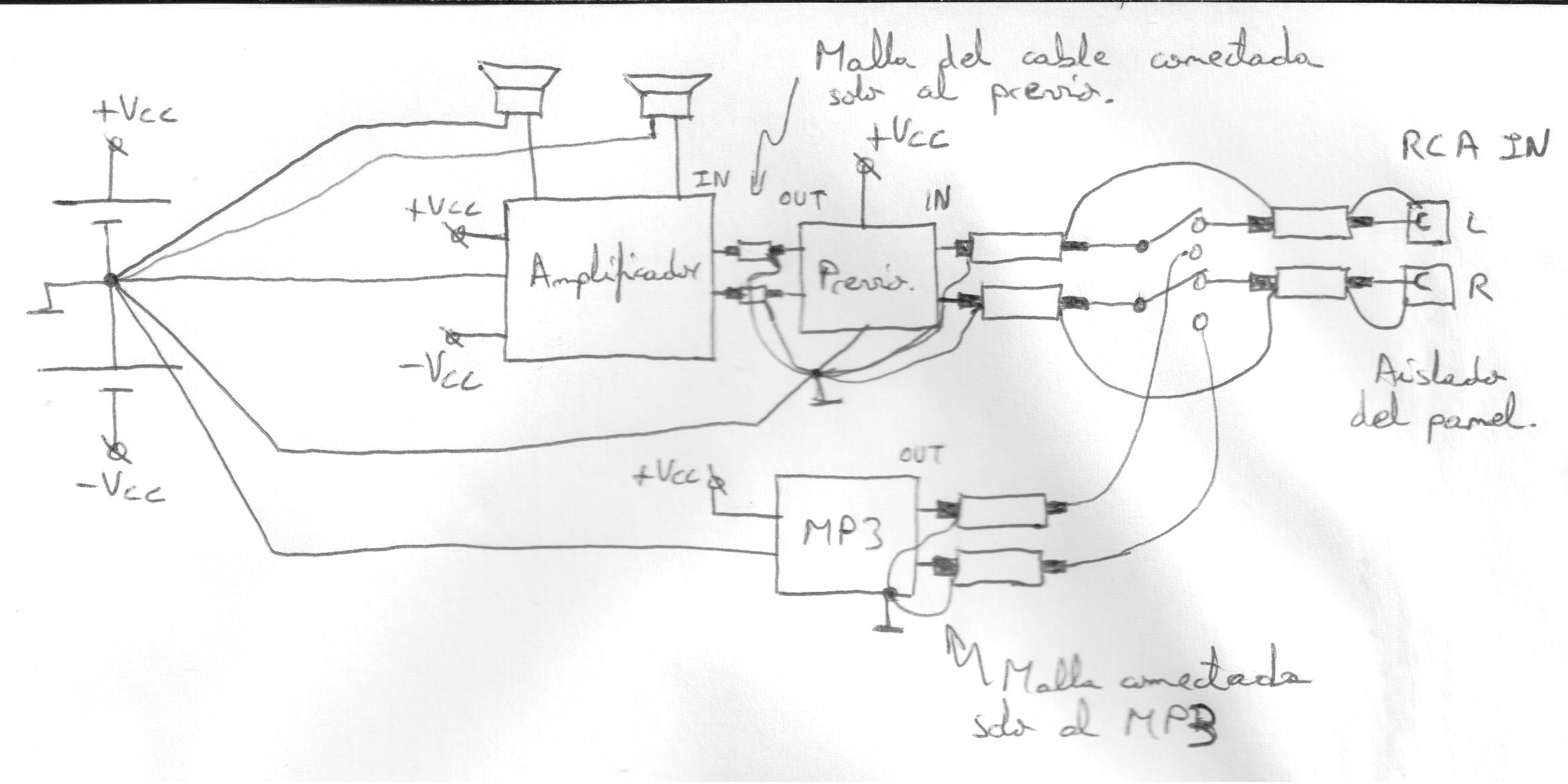

* conexionado.jpg
(178.77 kB, 2334x1167 - visto 160 veces)


Gracias, un saludo!!!
« Última modificación: 17 de Septiembre de 2016, 09:53:29 por micro_pepe »
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Conexionado de un amplificador de audio, previo y MP3.
« Respuesta #1 en: 17 de Septiembre de 2016, 13:24:42 »
Hola micro_pepe, no, no es correcto hacerlo como tienes pensado.

Los altavoces se conectan directo a la placa del amplificador, no van a la masa de la fuente.
El previo toma la masa de la placa del amplificador. Las tensiones de alimentación vendrán de la fuente, pero la masa del ampli.
Masas del MP3 o de la entrada RCA se tomarán del previo.El MP3 tomará la tensión de donde corresponda.
Y las RCA de la entrada deben ser la conexión con el chasis del equipo.

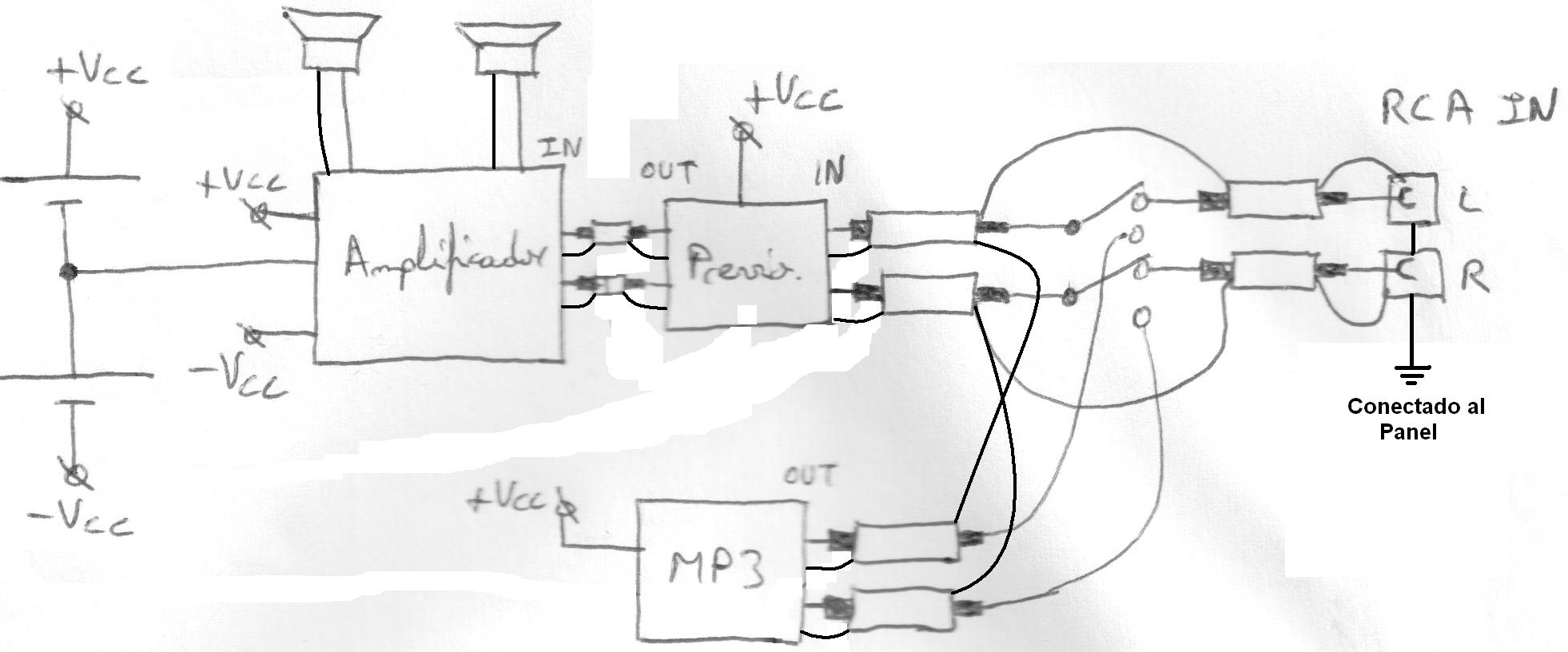

* conexionado.jpg
(109.6 kB, 1962x816 - visto 165 veces)


En definitiva, la masa debe de poseer un solo punto de conexión entre cada etapa, y la etapa de mayor sensibilidad debe de poseer la conexión al chasis.
Y el cable mallado debería de ser stereo, o sea usar un cable stereo y no dos cables monos.

Espero te sea de ayuda.

Un saludo.

Atte. CARLOS.


« Última modificación: 17 de Septiembre de 2016, 13:27:00 por Chaly29 »
La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3045
Re:Conexionado de un amplificador de audio, previo y MP3.
« Respuesta #2 en: 18 de Septiembre de 2016, 14:24:52 »
De acuerdo Chaly29, gracias, habia visto en algunos sitios que todas las masas deben de ir a un único punto común, que es el de la fuente de alimentación.

Una cosa, segun el esquema que modificaste, tanto en el previo como en el MP3, ¿no se conecta el terminal de masa de alimentación? es decir, la alimentación viene por el +Vcc, y retorna a masa por la malla del cable de audio.

En cuanto al cable, te refieres a una sola funda con dos vivos y una malla ¿no?

Y otra cuestión, en mis estudios cuando me explicaron el ruido termico, ponian como ejemplo una resistencia que generaba ruido, mi pregunta es si meter en la caja una resistencia que disipe 1w puede generar ruido que llegue hasta los altavoces, todo esto porque el previo se alimenta a 12v con un 7812, y la fuente del amplificador es de +/-24v, el consumo es de 45mA, y pensaba aliviarle potencia al regulador con una resistencia en serie con la alimentación, lo mismo ocurre con el MP3.

Gracias, un saludo!!!
« Última modificación: 18 de Septiembre de 2016, 18:53:47 por micro_pepe »
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Conexionado de un amplificador de audio, previo y MP3.
« Respuesta #3 en: 19 de Septiembre de 2016, 02:18:40 »
Hola micro_pepe

De acuerdo Chaly29, gracias, habia visto en algunos sitios que todas las masas deben de ir a un único punto común, que es el de la fuente de alimentación.

Esto es cuando todo está en la misma PCB.

Una cosa, segun el esquema que modificaste, tanto en el previo como en el MP3, ¿no se conecta el terminal de masa de alimentación? es decir, la alimentación viene por el +Vcc, y retorna a masa por la malla del cable de audio.

Exacto.

En cuanto al cable, te refieres a una sola funda con dos vivos y una malla ¿no?

Exacto, no valen cables separados, donde cada vivo posee su propia malla.

Y otra cuestión, en mis estudios cuando me explicaron el ruido termico, ponian como ejemplo una resistencia que generaba ruido, mi pregunta es si meter en la caja una resistencia que disipe 1w puede generar ruido que llegue hasta los altavoces, todo esto porque el previo se alimenta a 12v con un 7812, y la fuente del amplificador es de +/-24v, el consumo es de 45mA, y pensaba aliviarle potencia al regulador con una resistencia en serie con la alimentación, lo mismo ocurre con el MP3.

Pone la resistencia tranquilo, que el ruido que puede llegar a generar se verá filtrado por los propios condensadores de la fuente, aparte este ruido es tan débil con respecto a las señales manejadas, que no serían influencia así no tenga filtrado.

Espero comentarios de la experiencia.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3045
Re:Conexionado de un amplificador de audio, previo y MP3.
« Respuesta #4 en: 19 de Septiembre de 2016, 15:50:22 »
OK, gracias Chaly29.

De momento tengo que esperar a que lleguen algunas cosas que tengo pedidas, vienen en barco desde China, asique los comentarios llegarán un poco tarde, pero llegarán  :)

Saludos!!!
