Autor Tema: Diodo en ICL7660  (Leído 380 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3047
Diodo en ICL7660
« en: 23 de Enero de 2019, 16:02:44 »
Mirando el datasheet del ICL7660 veo que en la figura 15 de la pagina 9 pone un diodo, no entiendo muy bien cual es el cometido, lo explica un poco más atrás en la pagina 8.

https://www.tme.eu/es/Document/a0cf339e6d3a59b4335a12ffe0a88af6/ICL7660x-DTE.pdf

Tengo una aplicación en la que usé ese integrado alimentado con 9v de un LM317, y no le puse ese diodo, no lo he usado todavía mucho, pero de momento el ICL7660 funciona bien.

Saludos!!!
« Última modificación: 23 de Enero de 2019, 16:08:39 por micro_pepe »
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3047
Re:Diodo en ICL7660
« Respuesta #1 en: 25 de Enero de 2019, 15:45:16 »
El datasheet dice esto:

"Si la tensión de entrada es superior a 5 V y tiene una tasa de aumento
más de 2V / µs, un diodo Schottky externo de VOUT a CAP- es necesario"

Pero a que se refiere? a la velocidad con que pasa de 0 a 9v (en mi caso) cuando se le da corriente al sistema?

Saludos!!!
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado KILLERJC

  • Colaborador
  • DsPIC33
  • *****
  • Mensajes: 7332
Re:Diodo en ICL7660
« Respuesta #2 en: 25 de Enero de 2019, 22:22:17 »
Es una protección para que no se enclave el MOSFET Q4 haciéndose que se destruya, lo tenes en la pagina 5 dibujado. Es decir... La idea es que no se ponga en directa el diodo parasito que tiene (especialmente con ese valor dv/dt ), por eso la idea es poner un schotty fuera, de esa forma conduce este y no el del MOSFET, logrando como efecto secundario al conducir el diodo parasito con esa dv/dt que se enclave y se destruya.


Citar
Pero a que se refiere?

A la velocidad de variacion de tension de Vout.

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3047
Re:Diodo en ICL7660
« Respuesta #3 en: 26 de Enero de 2019, 13:33:44 »
Es una protección para que no se enclave el MOSFET Q4 haciéndose que se destruya, lo tenes en la pagina 5 dibujado. Es decir... La idea es que no se ponga en directa el diodo parasito que tiene (especialmente con ese valor dv/dt ), por eso la idea es poner un schotty fuera, de esa forma conduce este y no el del MOSFET, logrando como efecto secundario al conducir el diodo parasito con esa dv/dt que se enclave y se destruya.


Citar
Pero a que se refiere?

A la velocidad de variacion de tension de Vout.


Entonces si la carga conectada al icl7660 no tiene un dv/dt muy rápido, no hace falta ese diodo externo, o mejor dicho, no hay tanto riesgo si no se pone.


En mi caso el voltaje negativo del icl, alimenta un operacional y un TL431 que da una referencia negativa de 2,5v a un LM317. No creo que eso tenga cambios rapidos de voltaje.

Imagino que la forma de medirlo es con un osciloscopio en la salida, y ver si hay un transitorio con esa pendiente.

Saludos!!!
« Última modificación: 26 de Enero de 2019, 18:17:38 por micro_pepe »
Se obtiene más en dos meses interesandose por los demás, que en dos años tratando de que los demás se interesen por ti.

新年快乐     的好奇心的猫死亡

Desconectado micro_pepe

  • Moderadores
  • DsPIC30
  • *****
  • Mensajes: 3047
Re:Diodo en ICL7660
« Respuesta #4 en: 24 de Febrero de 2019, 18:07:32 »

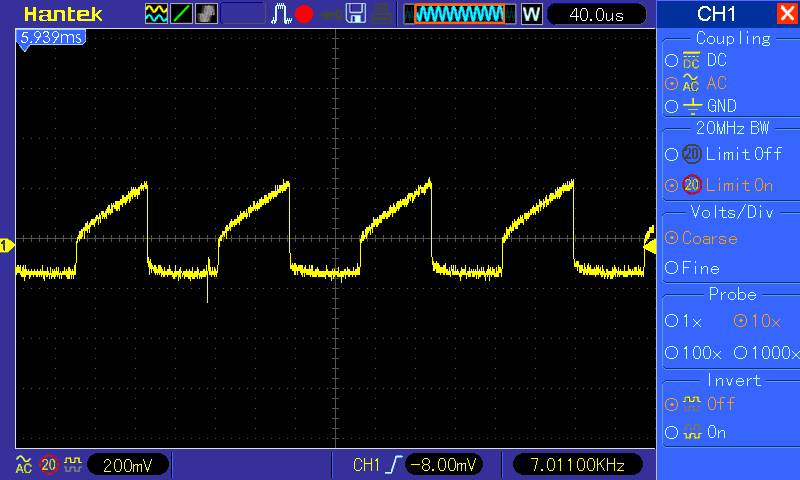

Bueno, busqué un rato y medí en la salida del ICL7660, el resultado es el siguiente, 0.45V/us mucha menos pendiente que el máximo indicado en el datashet de 2v/us:

lo calculé así:

Son 9 divisiones de voltaje y 0.1 de tiempo.

((9*0.2v)/5) / ((0.1*40)/5) = 0.45V/us



* rizado_salida_ICL7660.gif
(18.4 kB, 800x480 - visto 38 veces)


Entonces supongo que no hace falta el diodo.

Saludos!!!
