Placa de potencia horno de vapor.

[DominusDRR]

Amigo DominusDDR, no tengo osciloscopio. Hace algunos meses, armé un proyecto que sacaron para usarlo con la PC, Soundcard scope, si lo terminé, pero no aprendí a usarlo.
Y donde me sugieres que debo medir, y que debo saber sobre las señales que debo ver, me gustaría si tienes el tiempo, me enseñaras algunas pruebas con osciloscopio, por ejemplo, en esta falla que tengo en la PCB, donde debo testear y como configurar el osciloscopio, Amplitud y Tiempo, se que es mucho pedir, y tengo mucho que estudiar, pero me gustaría saberlo.
Muchas gracias por su tiempo y apoyo.

Con el osciloscopio lo que primero se mide son los voltajes, a pesar que con el multímetro midas por ejemplo, 5V, es posible que un ruido este superpuesto en el voltaje.
De igual manera revisar el oscilador del microcontrolador (si es que estuvieras trabajando con un oscilador externo)

El pin MCLR del microcontrolador debería estar en 1 lógico.

Si de no encuentras nada, pasas a medir todas y cada una de las pistas del circuito, sobre todo donde dices que sucede el problema.

Todas esas mediciones debes hacerlo tanto cuando funciona correctamente como cuando aparece el inconveniente.

[Eduardo2]

... te comento que retiré electrolíticos, y de polyester de la fuente, los medí con capacheck, con capacímetro y con el voltímetro que también mide capacitancia y están en su rango.

Los "exigidos" electrolíticos en fuentes se van secando e inflando (los grandes, los chicos no) y se refleja en una mala regulación de la tensión --> pasan las cosas mas insólitas.
Lo mejor es chequearlos con un  medidor de ESR, sobre todo porque asi no hace falta sacarlos.  A falta de medidor, se puede soldar provisoriamente del otro, lado un capacitor de valor parecido y ver si desaparece o se modifica la falla, por el hecho que puede haber seco mas de uno.

Los que si no puedo saber los valores son los smd, tendría que retirarlos, pero al no tener sus nomenclaturas, sería lo mismo.
Los he chequeado que no estén en corto, y todos están bien.

Lo que suele pasarles a los de SMD no es que se pongan en corto sino que se quiebran por esfuerzos mecánicos con el PCB, pero esto es difícil de detectar debido a que son muchos y por el tamaño, incómodos de sacar/poner.

[metabee]

Amigos buenas tardes. Parece que se complica mi problema, pero espero seguir contando con su invaluable ayuda.
Rebuscando, y sabiendo que este equipo funciona con 220 Vac, me pregunto, si esta falla no tendrá que ver con que lo estoy alimentando con 120 Vac, y deba alimentarlo con 220 Vac?
Espero me sigan apoyando, ya que como comenté al principio, estoy muy nuevo en el tema de microcontroladores, y queriendo saber como es que funcionan las señales del mismo, me decidí entrar a este foro de TODOPÍC.
Gracias.

[DominusDRR]

Amigos buenas tardes. Parece que se complica mi problema, pero espero seguir contando con su invaluable ayuda.
Rebuscando, y sabiendo que este equipo funciona con 220 Vac, me pregunto, si esta falla no tendrá que ver con que lo estoy alimentando con 120 Vac, y deba alimentarlo con 220 Vac?
Espero me sigan apoyando, ya que como comenté al principio, estoy muy nuevo en el tema de microcontroladores, y queriendo saber como es que funcionan las señales del mismo, me decidí entrar a este foro de TODOPÍC.
Gracias.

Según las hojas de datos del TNY266 puede trabajar desde 85 VAC, el problema sería la potencia. ¿Has medido cuanta corriente consume el sistema cuando está funcionando correctamente y cuándo falla? (En el lado de 5V)

[metabee]

Buenas noches amigos. Ya no he tenido respuesta sobre mi tema.
Amigo DominusDRR, no he recibido respuesta tuya, si ya no hay mas que aportar, te agradecería me lo hicieras saber.
Ante todo agradezco a ambos su valiosa ayuda.
Les deseo a todo este gran foro, muy felices fiestas.

[DominusDRR]

Amigo DominusDRR, no he recibido respuesta tuya, si ya no hay mas que aportar, te agradecería me lo hicieras saber.

Hola. Feliz Navidad. No has respondido acerca del consumo de corriente en el lado de 5V, si sobrepasas la potencia máxima, es posible que caiga el voltaje.

[metabee]

Hola a todo el foro.
Esta respuestas que me enviaron amablemente, ya no los pude leer en el post inicial.
No se publicaron, y ahorita que respondo al mensaje privado que envié, si aparecen en la parte de abajo.
En fin, espero siga el tema en el mismo post.
gracias por sus respuestas.
He resoldado casi toda el área alrededor del micro, tanto resistencias como condensadores o capacitores.
Vuelvo a comentar que los filtros o capacitores electrolíticos, y de polyester los desmonté para medir con capacímetro y con ESR, los que noté fuera de valor los cambié, pero aún así la falla continúa.
Son varios puntos que llegan a la placa del display con los 5 Vcc. Como podría medir la corriente que fluye en esa etapa de alimentación? Por su ayuda mil gracias.

[DominusDRR]

Son varios puntos que llegan a la placa del display con los 5 Vcc. Como podría medir la corriente que fluye en esa etapa de alimentación? Por su ayuda mil gracias.

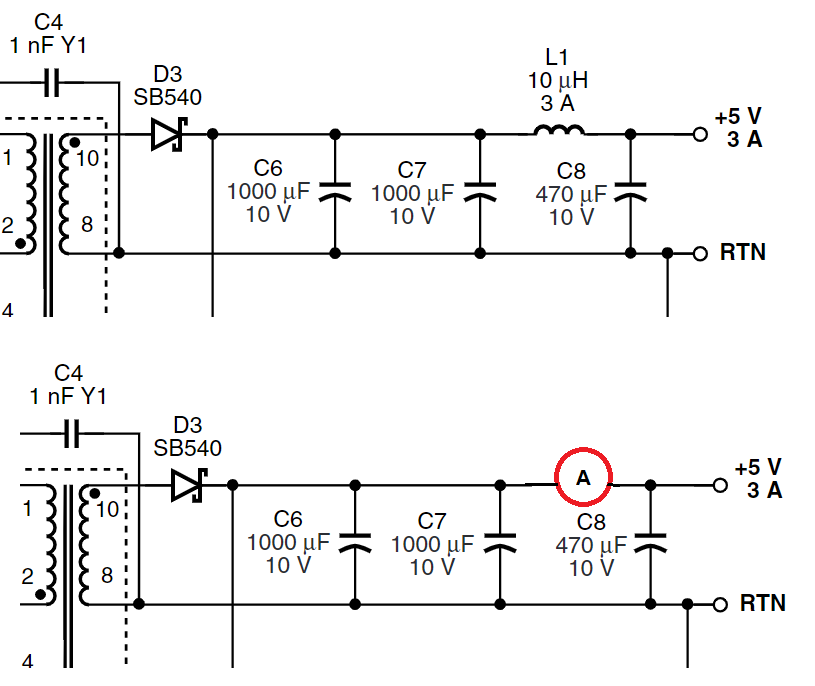

Podrías retirar temporalmente y solo para pruebas el inductor de filtro para el amperímetro. (o ponerlo en serie)

[metabee]

Buenas noches y mil disculpas. Había visto que el foro de Electrónica de potencia hay 1 y 2, pero no entendía porqué, hasta hace rato se me ocurrió dar click en el 2, y abrió la página donde sigue el tema. Nuevamente me disculpo.
Esta fuente no lleva inductor en la fuente de los 5 Vcd, son puros diodos, resistencias y capacitores o condensadores smd.

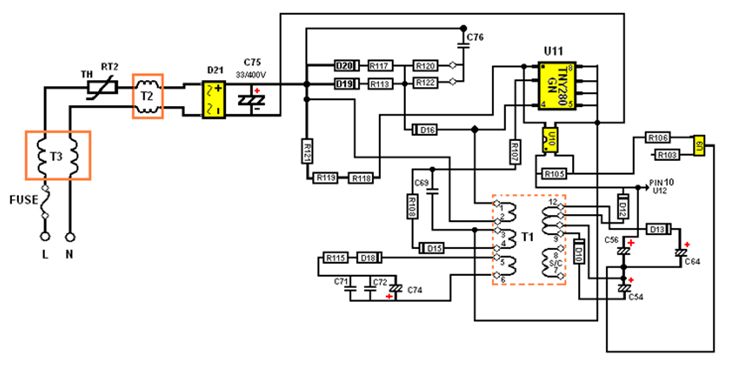

Adjunto un dibujo de la fuente, y mas o menos como está conectada la circuitería.
Otra pregunta, en el diagrama que me envías, está en las entradas "RTN" que significa?
La prueba que hice hoy, mido en la salida del micro, pines 42 y 44, 0.188 mV, y 0.330 mV  respectivamente, estando prendido el display, y sube a 0.218 y 0.430 cuando se apaga.

[metabee]

En el capacitor C56, mide los 5 Vcd, pero no hay inductor.
En C74 mide 6.8 Vcd. No encuentro un punto donde medir la corriente.
Es muy complejo hacer el diagrama, pues tengo que desmontar componentes, para poder ver las conexiones que van abajo de los mismos. También noté que cuando activa un relee o relay, parpadean los dígitos, no se si se invierta la polaridad y permite alimentar la etapa del display.

[DominusDRR]

Otra pregunta, en el diagrama que me envías, está en las entradas "RTN" que significa?

En las hojas de datos del tny266pn están varios circuitos ejemplo.

[DominusDRR]

Esta fuente no lleva inductor en la fuente de los 5 Vcd, son puros diodos, resistencias y capacitores o condensadores smd.

Podrías desoldar un terminal de un diodo, tal vez el 12 entre la pista y el terminal desoldado colocar el multímetro en mod amperímetro.

[metabee]

Buenas tardes. Gracias amigo DominusDRR, por tu apoyo. Trataré de retirar el diodo, ya que el espacio es muy limitado para esa prueba, pero pondré un puente entre sus terminales y poder hacer la prueba.
Te comento, que al ver la oscilación de voltaje en las terminales que vienen del micro a la placa del display, en los nodos de las pistas del impreso, perforé los hoyos que van hacia la parte de abajo de la placa, lado de las soldaduras, y apliqué pasta de soldar o flux y puse un puntos de soldadura, para que hiciera contacto y siguiera la continuidad en dicha línea.
Conecté a CA y ahora ya me prendió el display, pude poner la hora y realizar un ciclo de cocción de 1 minuto, y lo hizo bien, aunque a veces parpadea el display, pero ya no se apaga. Esto me imagino, que en algún momento los casquillos de cobre que unen las pistas entre capas, se llegue a fisurar y provoque ciertos falsos contactos que impiden la buena continuidad entre pistas de conexión, provocando dichas fallas. Que opinas?
Me quede con la idea de la prueba con osciloscopio. En que puntos, podría buscar como medir y ver algunas señales.
Me gustaría, si puedes, me indicaras alguna técnica de medición.  Mil gracias por tu tiempo.

[DominusDRR]

Buenas tardes. Gracias amigo DominusDRR, por tu apoyo. Trataré de retirar el diodo, ya que el espacio es muy limitado para esa prueba, pero pondré un puente entre sus terminales y poder hacer la prueba.
Te comento, que al ver la oscilación de voltaje en las terminales que vienen del micro a la placa del display, en los nodos de las pistas del impreso, perforé los hoyos que van hacia la parte de abajo de la placa, lado de las soldaduras, y apliqué pasta de soldar o flux y puse un puntos de soldadura, para que hiciera contacto y siguiera la continuidad en dicha línea.
Conecté a CA y ahora ya me prendió el display, pude poner la hora y realizar un ciclo de cocción de 1 minuto, y lo hizo bien, aunque a veces parpadea el display, pero ya no se apaga. Esto me imagino, que en algún momento los casquillos de cobre que unen las pistas entre capas, se llegue a fisurar y provoque ciertos falsos contactos que impiden la buena continuidad entre pistas de conexión, provocando dichas fallas. Que opinas?
Me quede con la idea de la prueba con osciloscopio. En que puntos, podría buscar como medir y ver algunas señales.
Me gustaría, si puedes, me indicaras alguna técnica de medición.  Mil gracias por tu tiempo.

Por lo que comentas, el PCB parece viejo o maltratado, A conciencia debes revisar la continuidad de cada unas de las pistas y realizar puentes con cable sobre las pistas para corregir aquellas que están rotas.

[metabee]

Amigos buenas noches.
Retomé nuevamente la placa de este horno, pues me llegó trabajo mas urgente, lo bueno dentro de lo malo, es que la dueña de dicho horno no me apura.
Te comento amigo DominusDRR, que el horno tiene apenas 4 años que lo compraron, y casi no lo usaron por el tema de los 220 Vac en esta zona. Y cuando les hace la instalación de los 220 Vac, por una tormenta se quemó, y ahí empezó el problema.
La placa está relativamente nueva, ha tenido poco uso, pero, yo pienso, que como es un horno de vapor, genera humedad, y tal vez eso, aumenta el problema de falsos contactos.
Pues bien, seguí resoldando los nodos entre cara y cara de la pcb, y aún no logro quitar el fallo.
Una pregunta:Como puedo detectar el voltaje que alimenta cada dígito del display, y que mantenga encendido cada dígito, pues el micro PIC16F917, tiene varios puertos que controlan cada segmento, pero, como medir o seguir el voltaje que los mantiene alimentados. Espero seguir contando con su apoyo. Gracias por su atención.
