Autor Tema: Control de motor DC General Type BD6222  (Leído 8310 veces)

0 Usuarios y 1 Visitante están viendo este tema.

Desconectado cosmic

  • PIC16
  • ***
  • Mensajes: 175
Control de motor DC General Type BD6222
« en: 23 de Agosto de 2016, 01:56:14 »
Hola Hola.
tengo un motor DC General, que me gustaría tener el datasheet, pero bueno no lo consigo.
Cual, es la mejor forma de controlar velocidad, sin perder torque,
control por armadura, escobillas rotor, o por bobina de campo estator.

 Aquí, como pienso que es la mejor forma.

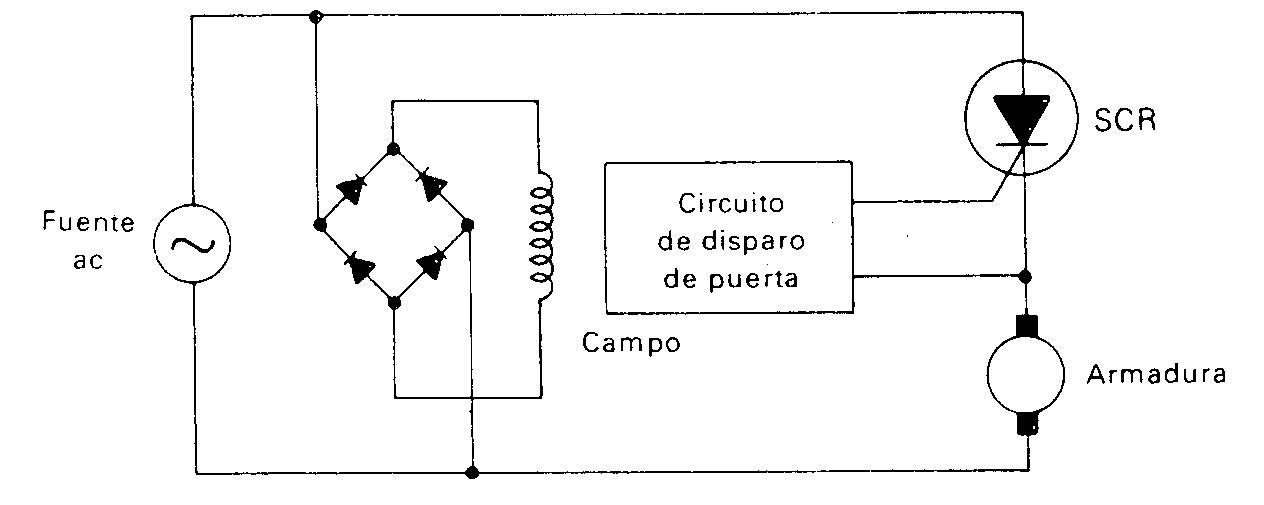

Necesito un esquema de rectificador con triac, pues tengo los elementos, pero bueno, en para
ver la solución de este modo.
« Última modificación: 23 de Agosto de 2016, 02:05:10 por cosmic »

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Control de motor DC General Type BD6222
« Respuesta #1 en: 23 de Agosto de 2016, 10:27:08 »
Hola cosmic, lo primero que te recomendaría es que ampliaras tu información con respecto al motor, ya que la mayoría de los motores tipo "universal" (motor de contínua con estator bobinado) vienen para trabajar con ambos bobinados conectados en serie, por lo tanto no te permitiría un control independiente de los mismos.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado cosmic

  • PIC16
  • ***
  • Mensajes: 175
Re:Control de motor DC General Type BD6222
« Respuesta #2 en: 23 de Agosto de 2016, 11:12:45 »
Hola Charly.
La referencia es lo único que veo, la placa esta borrada
Tiene.
Bobina de estator 1.2 Ohm
Bobina del rotor, escobillas 2.5 Ohm
Un encoder, 245 Ohm

Marca. General electric.

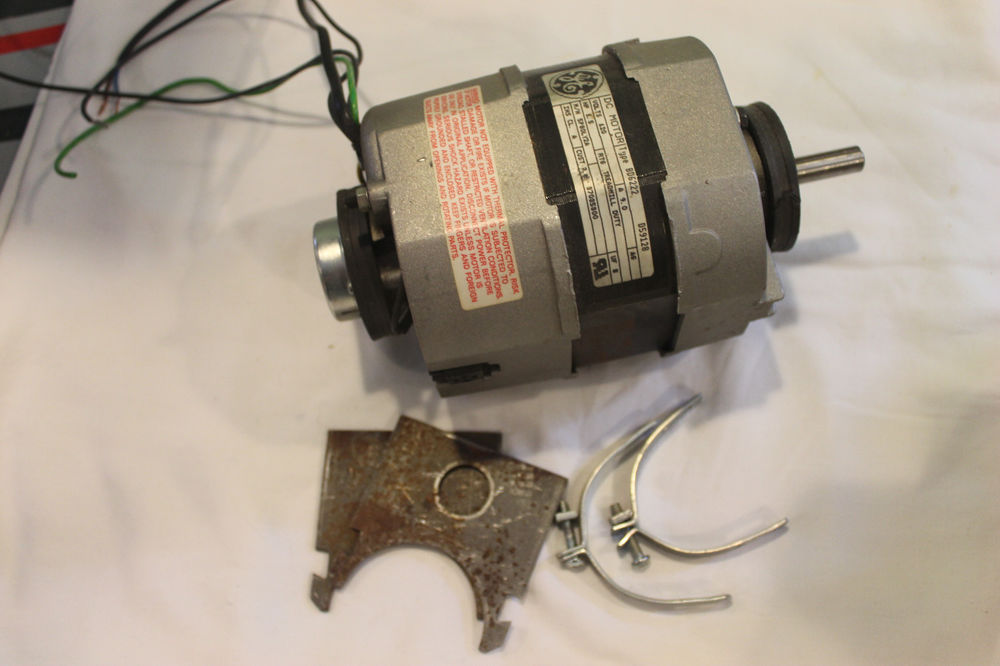

Encontré su imagen de placa. ya se de cuanto es,jejeje

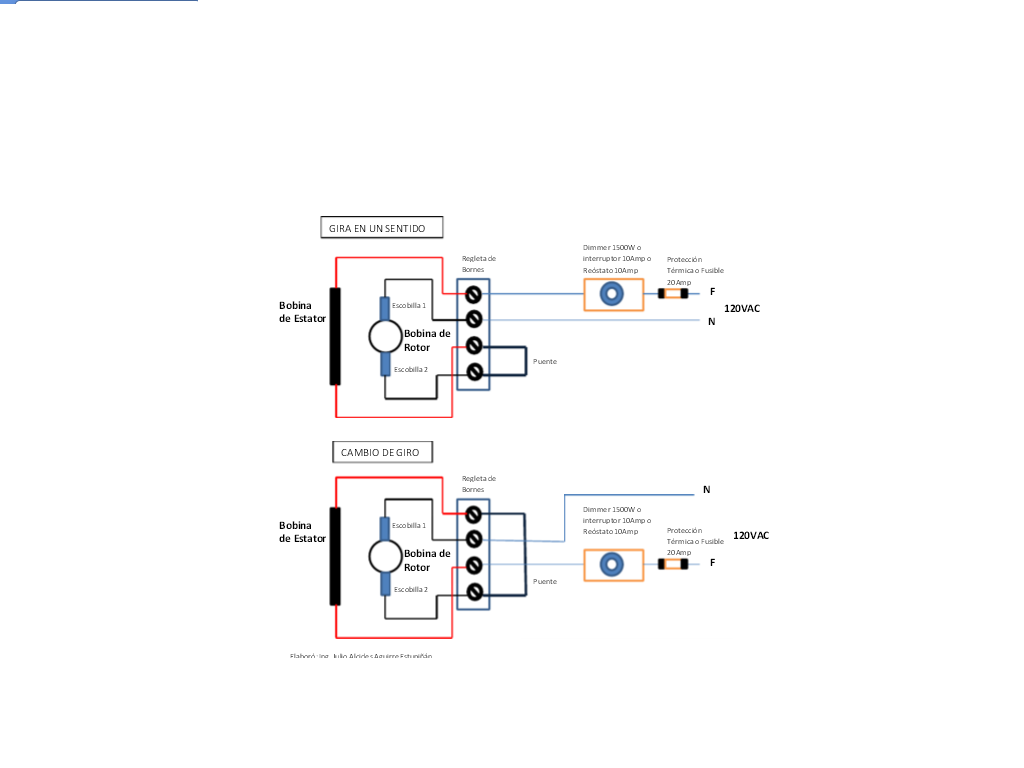

Y el control te refieres a esto, pero con DC.

La idea de todo esto, es controlar velocidad y sentido de giro, lo quiero para ponerle un disco de pulidora, que tanta falta me hace.
Y bueno, otras cosas.

« Última modificación: 23 de Agosto de 2016, 11:16:26 por cosmic »

Desconectado cristian_elect

  • PIC18
  • ****
  • Mensajes: 453
Re:Control de motor DC General Type BD6222
« Respuesta #3 en: 23 de Agosto de 2016, 12:55:42 »
Se podría ser un motor shunt y funciona con corriente dc, el estator maneja mucho menos corriente que el rotor también funciona poniendo en serie pero con menos potencia. Para controlar la velocidad se varía el voltaje eficaz del rotor y para controlar el sentido de giro se invierte la polaridad al estator.

Desconectado cosmic

  • PIC16
  • ***
  • Mensajes: 175
Re:Control de motor DC General Type BD6222
« Respuesta #4 en: 23 de Agosto de 2016, 13:05:49 »
Hola amigo, Cristian.
Entonces, funcionaría el esquema del primer mensaje que puse con SCR?
La verdad quiero ponerle un pic opto acoplado.


Desconectado cristian_elect

  • PIC18
  • ****
  • Mensajes: 453
Re:Control de motor DC General Type BD6222
« Respuesta #5 en: 23 de Agosto de 2016, 13:53:14 »
Primer esquema funciona pero el rotor máximo tiene media onda de la fuente así que no tiene toda la potencia. Como será el circuito original de tu motor puede ser que funcione a DC onda completa o DC media onda o Vdc pura.

Desconectado cosmic

  • PIC16
  • ***
  • Mensajes: 175
Re:Control de motor DC General Type BD6222
« Respuesta #6 en: 23 de Agosto de 2016, 14:11:25 »
Hola Cristian.

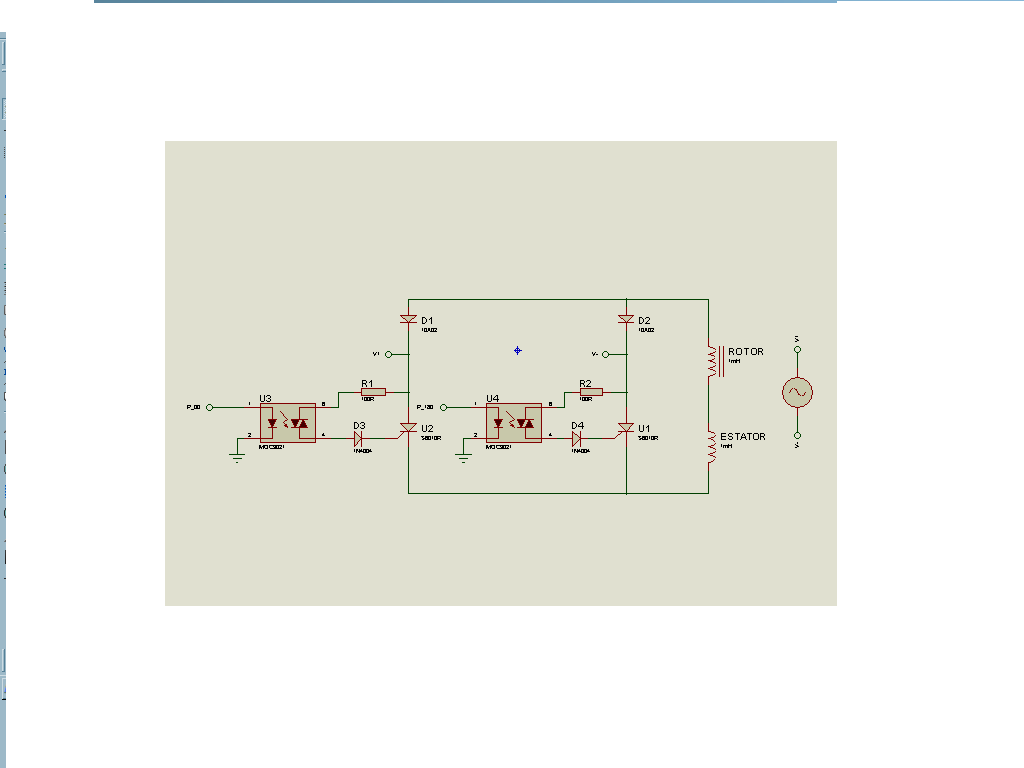

Que tal este esquema, y controlarlo con un pic. :-/

Desconectado Picuino

  • Moderador Local
  • DsPIC33
  • *****
  • Mensajes: 5878
    • Picuino
Re:Control de motor DC General Type BD6222
« Respuesta #7 en: 23 de Agosto de 2016, 17:05:08 »
Ese es un motor serie. Está diseñado para ser muy elástico en su curva de velocidad con carga. Te va a resultar difícil controlar su velocidad.
https://es.m.wikipedia.org/wiki/Motor_serie
Saludos.

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Control de motor DC General Type BD6222
« Respuesta #8 en: 23 de Agosto de 2016, 21:18:09 »
Hola cosmic, nada de lo anterior y a no complicar tanto las cosas.

Primero decirte que ese motor es para trabajar con los bobinados en serie, y funciona tanto con alterna como continua. Pero como dije antes, a no complicar lo sencillo.

Busca el datasheet del integrado TDA1085 y ahí encontrarás un esquema completo del circuito que debes de usar para controlar ese motor y funciona muy bien.

Cualquier duda me la consultas.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado cosmic

  • PIC16
  • ***
  • Mensajes: 175
Re:Control de motor DC General Type BD6222
« Respuesta #9 en: 23 de Agosto de 2016, 22:40:27 »
hola chaly.
Si ya lo probé con los bobinados en serie, y puente rectificador y arranca bien, invierto las terminales del rotor, y cambia de sentido el giro.

Conecte, el motor a 120VAC, y anda como una tortuga.
Pero con el puente arranca perfecto.

Gracias, voy y veo, te cuento.
« Última modificación: 23 de Agosto de 2016, 22:57:04 por cosmic »

Desconectado cosmic

  • PIC16
  • ***
  • Mensajes: 175
Re:Control de motor DC General Type BD6222
« Respuesta #10 en: 23 de Agosto de 2016, 22:45:50 »
Hola chaly.
De casualidad, sabes donde descargar la hoja de datos del motor, quiero hacerle un tacómetro con el encoder que trae.

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Control de motor DC General Type BD6222
« Respuesta #11 en: 24 de Agosto de 2016, 09:46:12 »
Hola cosmic, no tengo data del motor, pero casi seguro, por lo que veo de la foto, eso no es un encoder, si no que es una bobina taquimétrica. La mismas entrega una tensión de alterna con frecuencia tal proporcional a la velocidad del motor.

Lo clásico de estas bobinas es que posean una frecuencia 8 veces superior a las RPM/seg del motor.

Para saber si lo que digo es correcto, lo único que debes de hacer es colocarle a los dos cables de salida, un multímetro en la escala de 20Vca y girar a mano el rotor lo más rápidamente posible, te indicará una tensión que por supuesto variará con las RPM que logres alcanzar.

Por otro lado, estas seguro que ese motor es para funcionar en contínua? Porque por los ohms que poseen las bobinas es para su uso con alterna y si es como yo digo, al colocarle contínua lo "quemarías" inevitablemente.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado cosmic

  • PIC16
  • ***
  • Mensajes: 175
Re:Control de motor DC General Type BD6222
« Respuesta #12 en: 24 de Agosto de 2016, 10:46:59 »
Hola chaly.
La placa del motor, en la foto, dice 120 DC. Es el mismo modelo, del que tengo, ya lo estoy trabajando, con Puente rectificador, y tarbaja bien, ya esto esta solucionado.

Veo que el TDA1085, tiene una entrada que dice tacho generator, y tiene lo que parece y se ve en la foto, es la bobina que trae el motor, atrás para este fin.
Por ahí, vi una tesis donde hablan de esto, y la usan de ese modo.

Ya la había probado, su tensión máxima de salida en AC es de 5 voltios, y su frecuencia de 300HZ.
Veo que se puede usar como tacómetro, análogo igual que los que se usan en automóviles de con velocímetro de aguja, o usando un integrado, convertidor  V/F.
« Última modificación: 24 de Agosto de 2016, 11:09:35 por cosmic »

Desconectado Chaly29

  • Moderador Global
  • DsPIC33
  • *****
  • Mensajes: 4315
Re:Control de motor DC General Type BD6222
« Respuesta #13 en: 24 de Agosto de 2016, 12:15:56 »
Hola cosmic

Citar
Veo que el TDA1085, tiene una entrada que dice tacho generator, y tiene lo que parece y se ve en la foto, es la bobina que trae el motor, atrás para este fin.
Por ahí, vi una tesis donde hablan de esto, y la usan de ese modo.

tacho generator y bobina taquimétrica es lo mismo, y efectivamente tu motor posee eso. por ese motivo te e recomendado dicho integrado.

Citar
Ya la había probado, su tensión máxima de salida en AC es de 5 voltios, y su frecuencia de 300HZ.

Su tensión máxima de salida está bastante por encima de los 5V, probablemente este rondando los 30 Vac.

300 Hz / 8 = 37.5 RPM/seg -----------> 37.5 RPM/seg x 60 = 2250 RPM

Y ese motor a 2250 RPM seguro va regulando, de hecho, ese motor en sus máximas RPM debe de estar en las 15000 o próximos a estos. Por lo que la taquimétrica entregará bastante mas de los 5V que mencionas y varios Hz más de los 300.

Citar
Veo que se puede usar como tacómetro, análogo igual que los que se usan en automóviles de con velocímetro de aguja, o usando un integrado, convertidor  V/F.

Como tacómetro análogo no creo, ya que según tengo entendido la tensión de salida no es proporcional a las RPM, ahora usando un convertidor frecuencia a tensión si, ya que la frecuencia de salida si es proporcional.

Un saludo.

Atte. CARLOS.

La teoría es cuando se sabe todo y nada funciona. La práctica es cuando todo funciona y nadie sabe por qué.

Desconectado cosmic

  • PIC16
  • ***
  • Mensajes: 175
Re:Control de motor DC General Type BD6222
« Respuesta #14 en: 24 de Agosto de 2016, 12:51:05 »
Hola Chaly.
Pues a mi me genera esos valores conectado, con un puente rectificador, ahora 15000 RPM, no llega hasta allá, por lo menos a mi no, Mas bien por ahí hasta las  2400 RPM llegara.

Lo que si he leído, de la poca información que pude ver, es que llega hasta 14000 RPM, la cosa es que a mi no
Como te dije, si le meto alterna, el motor anda como a 60 RPM, muy lento, por eso me gustaría poder encontrar, la hoja de datos, para saber como es su conexión para controlarlo.
