Placa de prototipos a medida

[Picuino]

Estoy pensando que quizás pueda vender esta placa.
Pero para eso podría venir bien añadirle un par de filas que sirviesen de zócalo para Arduino.

[Geo]

Estoy pensando que quizás pueda vender esta placa.
Pero para eso podría venir bien añadirle un par de filas que sirviesen de zócalo para Arduino.

Y hacer varias pruebas con diferentes componentes, para encontrar los puntos fuertes y los débiles del diseño.

[Picuino]

Tengo que probar algunos encapsulados smd típicos a ver si los puedo encajar en las zonas expuestas. Si es necesario, puedo cambiar un poco la posicion del solder mask.

Adaptarlo a Arduino, creo que solo necesitará mover un poco una las filas del borde de la placa, por lo que afectará poco al conjunto.

[Picuino]

También estoy pensando en terminar en uno de los bordes con pistas expuestas como en los antiguos conectores ISA de ordenador (menos densos que los bordes del pcb de un PCI o una memoria DRAM)

Saludos.

[Picuino]

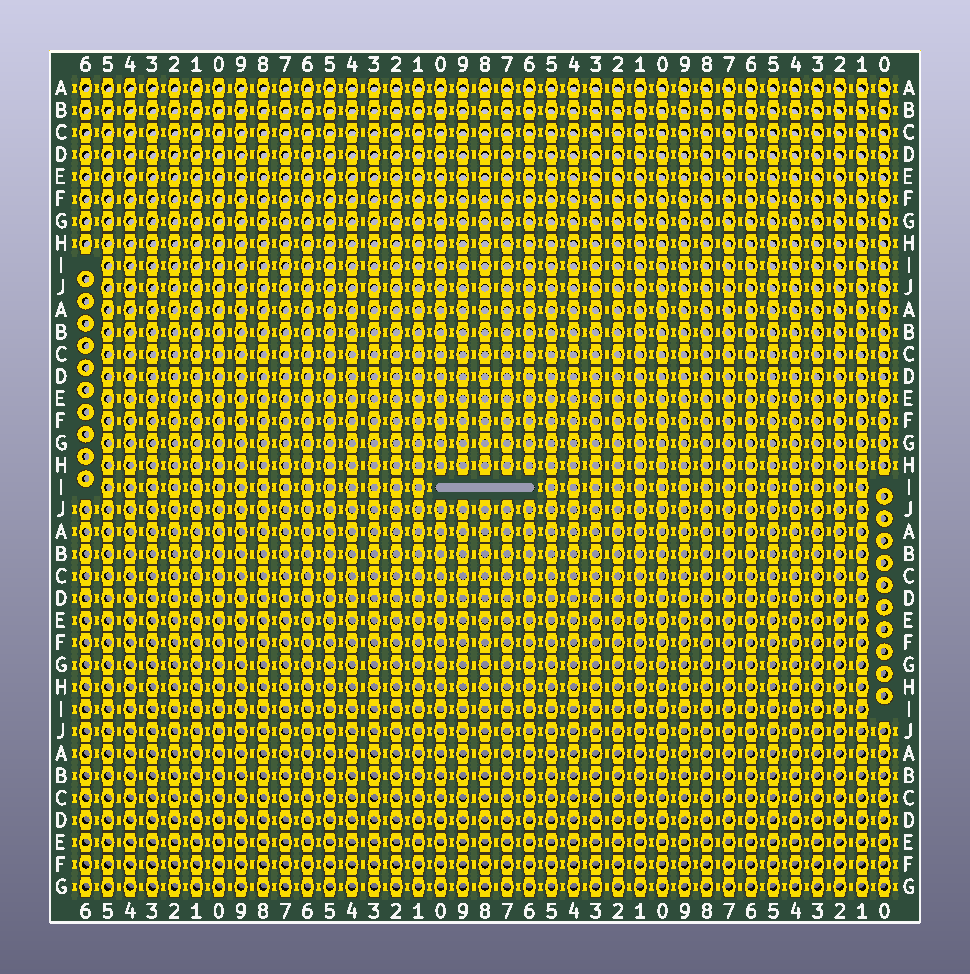

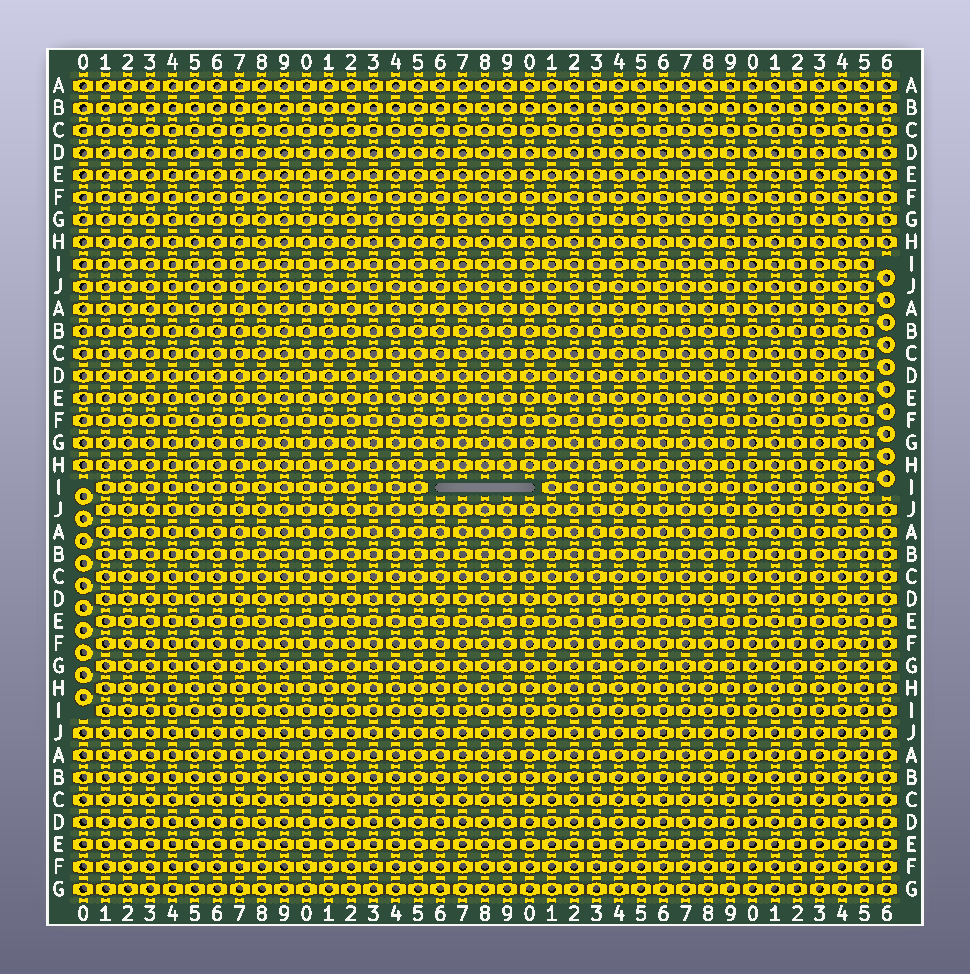

Nueva versión.
He añadido pads separados según el footprint del Arduino Uno para que puedan servir como shield.
Se pueden hacer hasta 2 shields por placa, cortando en sentido vertical hasta el centro. En el centro he añadido una ranura horizontal para completar el corte.

(99.82 kB, 970x974 - visto 528 veces)

(98.73 kB, 970x974 - visto 504 veces)

[Picuino]

Se pueden soldar packages SOIC utilizando los pads THT y los puntos de soldadura de las pistas largas.
También se pueden soldar sin problemas SMD 2816, 1206 y 0805 entre pads THT.
Los SOT223 también se pueden colocar entre pines THT.

Algunos encapsulados pueden tener problemas porque el pin cae exactamente sobre la zona de la pista que no tiene solder mask y sería conveniente que la zona expuesta de la pista fuese mayor.
Aquí me encuentro con un problema porque si reduzco el solder mask es más fácil que se produzcan cortocircuitos.

[Picuino]

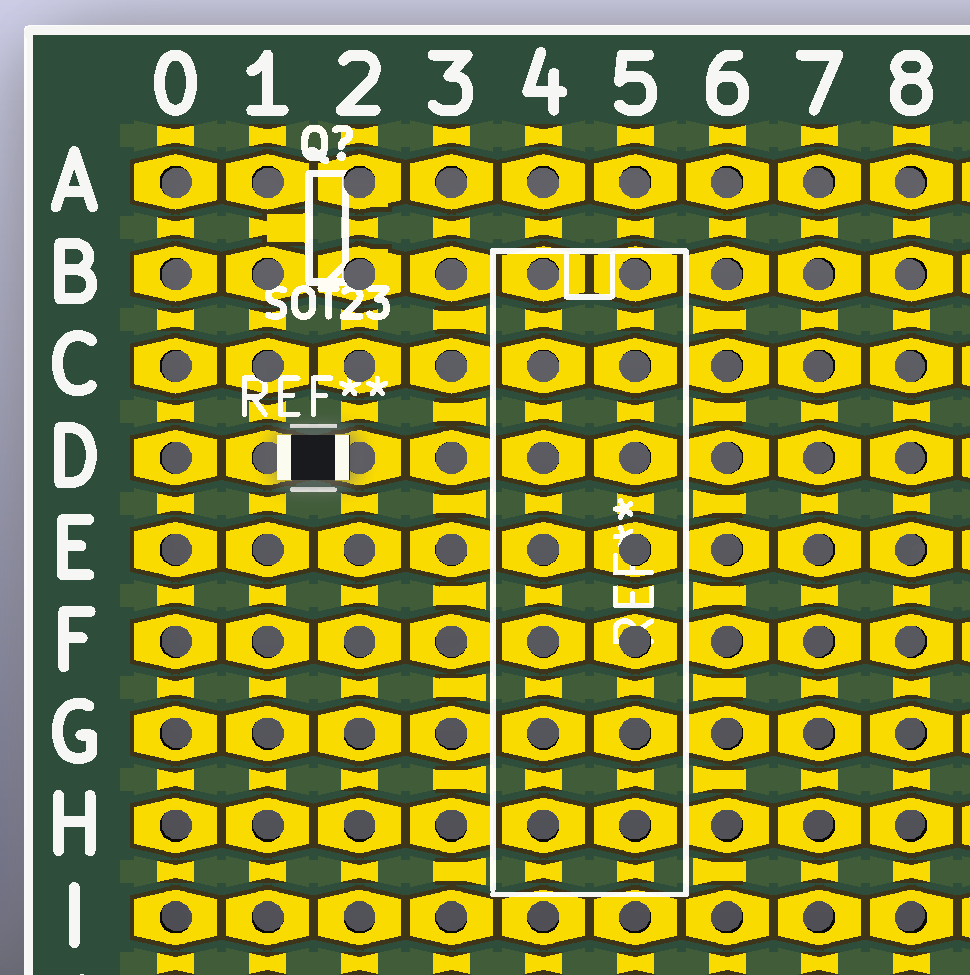

Adjunto una imagen de detalle.

(68.25 kB, 970x975 - visto 530 veces)

[Picuino]

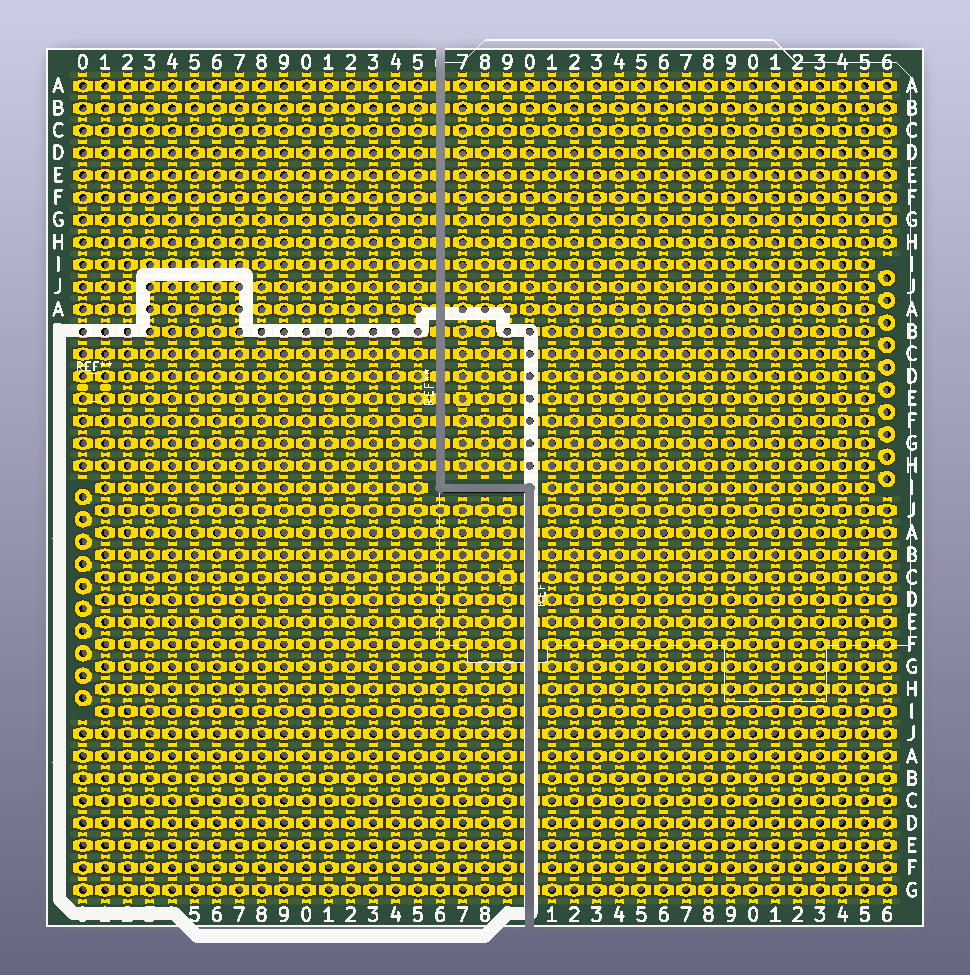

Placa cortada para dos Arduinos, con el perfil de los dos Arduinos dibujado por encima (el borde de una de las placas Arduino se ve un poco fino, el otro lo he marcado con trazo de 60mils)

Las placas arduino se ven por detrás, de manera que la parte frontal de la placa de prototipos quedaría mirando hacia el Arduino y la parte trasera de la placa de prototipos, quedaría a la vista.

(117.66 kB, 970x975 - visto 543 veces)

[Picuino]

Bien, voy a pedir las placas. En principio había pensado volver a pedirlas con smart (https://www.smart-prototyping.com/PCB-Prototyping.html) en la que ya tengo cuenta y tienen buenos precios.
¿Alguna sugerencia?

[Nocturno]

Compara  con Allpcb.
El último pedido se lo hice a ellos y todo perfecto

[Picuino]

10 PCB de 100x100mm

Allpcb 31$ Total
Con envío postal normal, gratuíto
http://www.allpcb.com/online_quote.html?hidLength=100&hidWidth=100&num=10&countNumer=10&txtSelNum=&Layersquote=2&Thicknessquote=1.6

smart-prototyping 15$ Total
Con envío postal normal, que cuesta unos 7.5$
https://www.smart-prototyping.com/PCB-Prototyping.html

[Picuino]

Antes de pedirlas estoy pensando en algunas variaciones que pueden ser interesantes:

1º Mover los pads de Arduino para que la placa de prototipos sobresalga de la placa Arduino Uno por abajo, no por arriba. Así no coincide con los conectores USB y de alimentación.

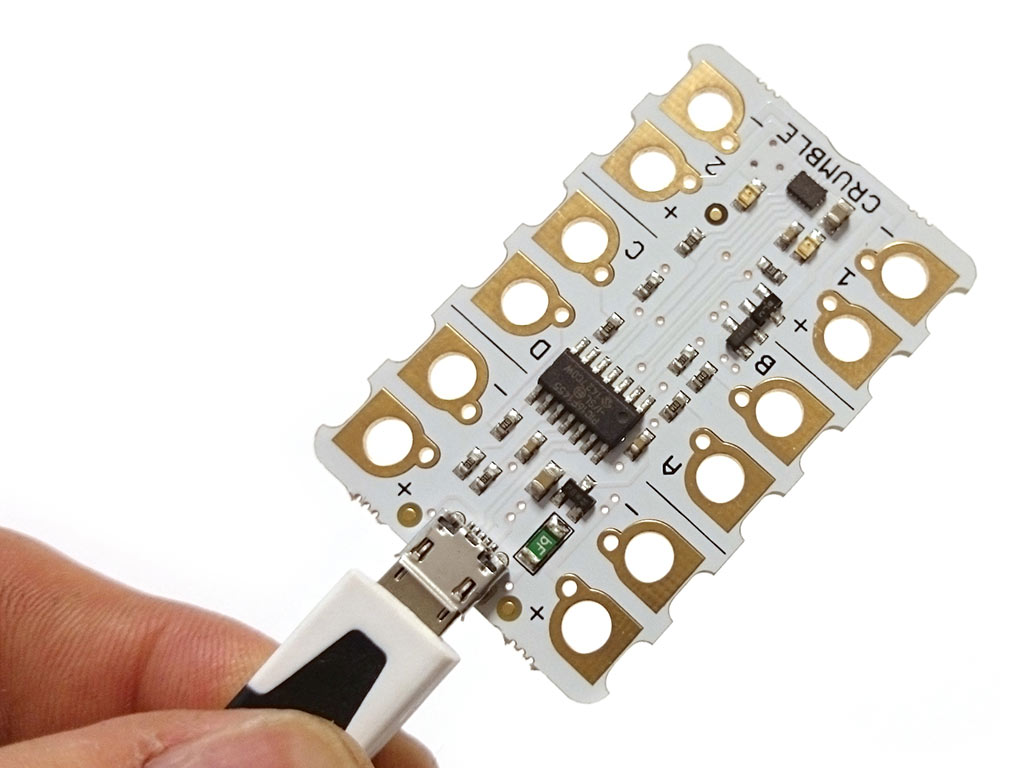

2º Añadir una fila de pads grandes (con agujeros de 3mm) para conexión sencilla con pinzas de cocodrilo, como los de Crumble:

(86.82 kB, 1024x768 - visto 521 veces)

¿Opiniones?

[Nocturno]

Me da igual, los cambios que hagas seguro que son para mejorar

[Picuino]

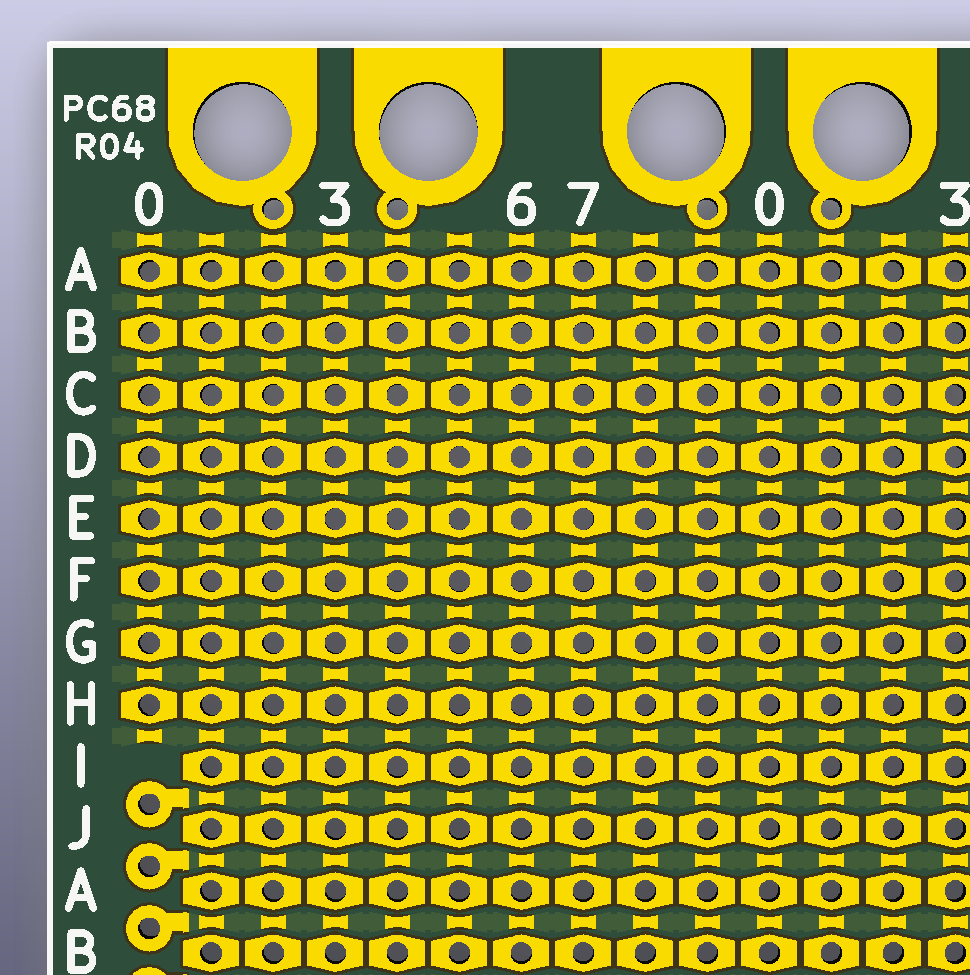

El primer punto no funciona bien.

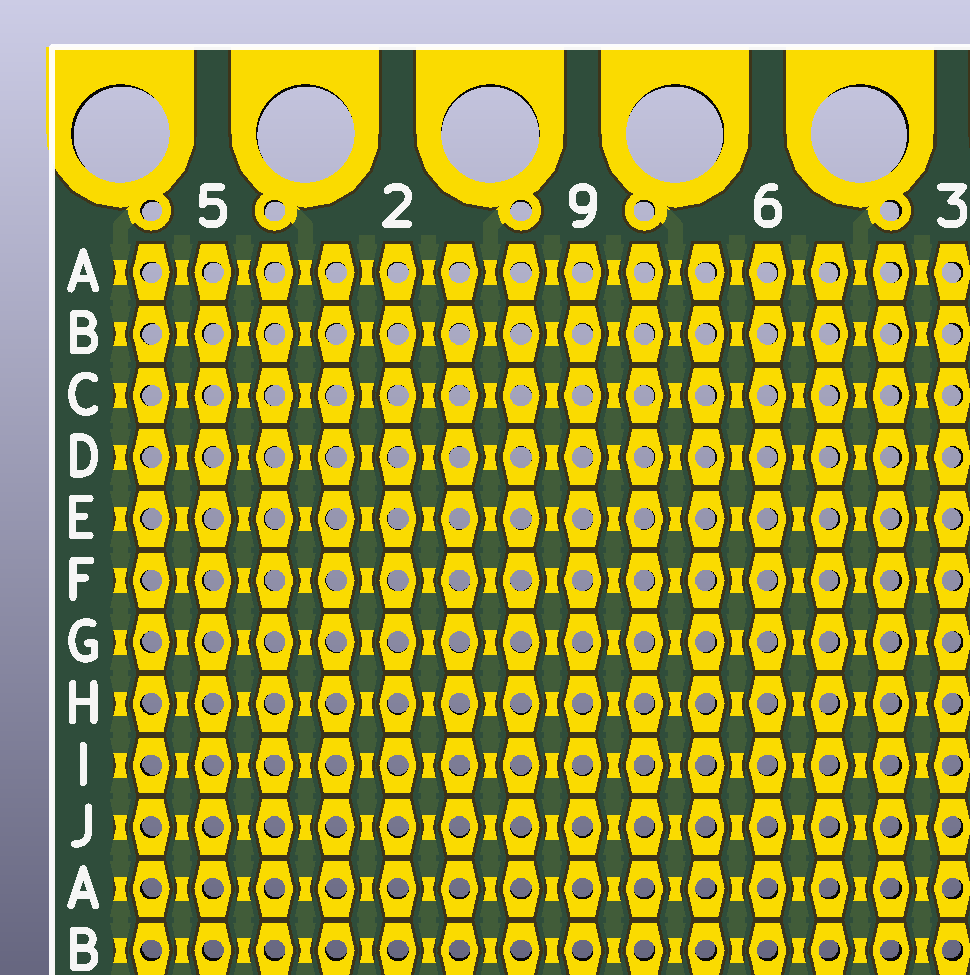

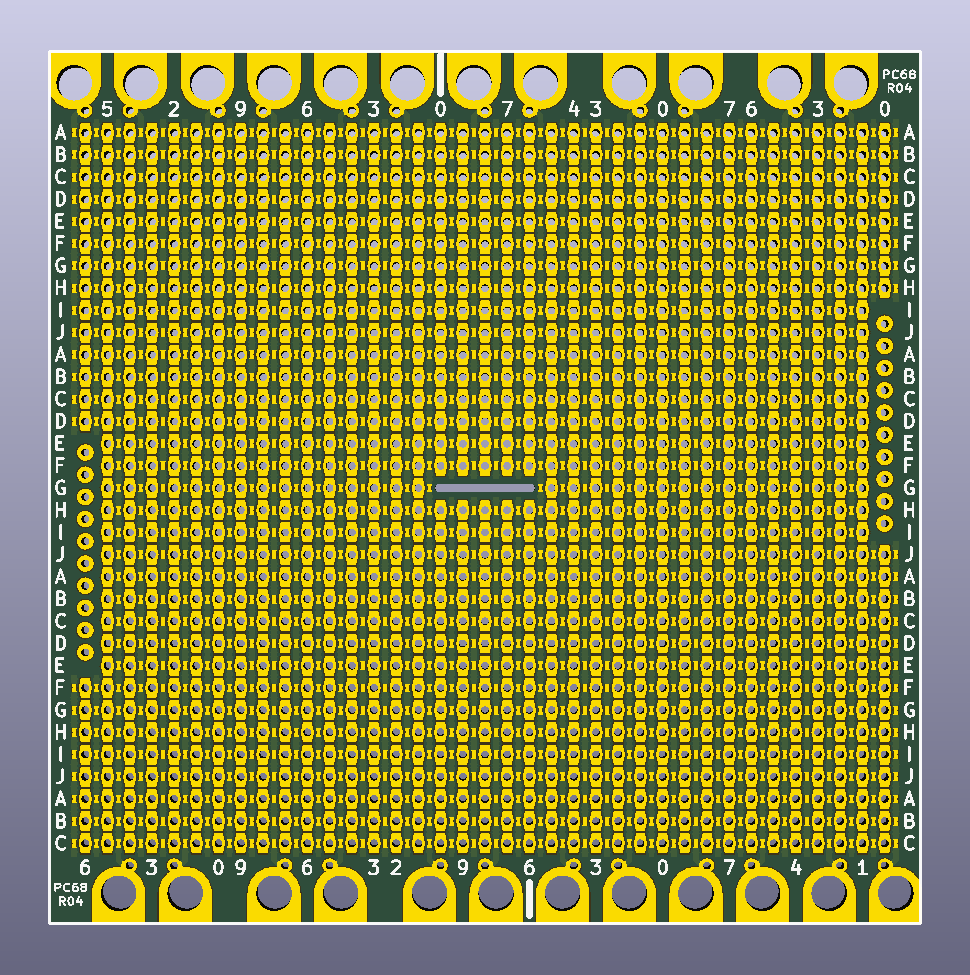

El segundo punto no estoy seguro de que sea una buena mejora:

(96.87 kB, 970x975 - visto 449 veces)

(87.46 kB, 970x975 - visto 445 veces)

(51.76 kB, 970x975 - visto 454 veces)

[Nocturno]

Jeje, qué tío más perfeccionista.
