51
- Niple - / Re:Contacto con Niplesoft
« Último mensaje por estebanfolcher en 25 de Abril de 2026, 16:11:12 »
buenas.

mi ultimo correo a niple fue en el 2023 por el problema de la llave usb que me costo dinero.
no han respondido ni dado ninguna solucion.

que tal si nos juntamos y hacemos una demanda colectiva?

saludos
52
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por Fer_TACA en 23 de Abril de 2026, 05:24:15 »
Si estas haciendo practicas con proteus por mejorar su uso esta bien, pero tienes módulos reales de todo tipo para realizar practicas de verdad de casi cualquier cosa.
https://www.todopic.com.ar/foros/index.php?topic=14917.msg427017#msg427017

Gracias por la respuesta y la informacion.

F.
53
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por dogflu66 en 22 de Abril de 2026, 16:33:22 »
Si estas haciendo practicas con proteus por mejorar su uso esta bien, pero tienes módulos reales de todo tipo para realizar practicas de verdad de casi cualquier cosa.
https://www.todopic.com.ar/foros/index.php?topic=14917.msg427017#msg427017
54
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por Fer_TACA en 22 de Abril de 2026, 16:11:28 »
pd: conoces el udn2981?

No, no lo conocía
55
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por AleSergi en 22 de Abril de 2026, 11:22:58 »
no sé que te lleva a usar de esa forma el max7219... exactamente al revés, culpa de esos display...  pero buehhh...  va mi experiencia lidiando con simulaciones de display led en el proteus.

Olvidate de los transistores, son modelos análogos y parece que le lleva muchísimo tiempo  de cpu al simulador, emplea inversores digitales.
Idem  sucede con las resistencias, ponelas en modo digital, eso esta entre sus propiedades.

Olvidate del resonador y capacitores, decile que el micro anda a tal frecuencia y listo. El uln2803 directamente no lo simula bien cuando maneja varios canales, de nuevo los inversores digitales te salvan.

deja todo reducido a un circuitos lo mas digital posible. Recien entonces empieza a funcionar el simulador aceptablemente....

pd: conoces el udn2981?
56
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por Fer_TACA en 20 de Abril de 2026, 17:01:19 »
Eduardo, pues he probado esa configuración de 2 transistores y no veo que funcione.
Siento la confusión. Funciona perfectamente.


F.
57
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por Fer_TACA en 19 de Abril de 2026, 06:05:40 »
   - Tienes que ingresar para ver archivos adjuntos -
R5  depende de la ganancia de Q2

Proteus es terrorífico cuando hay displays multiplexados y mezcla de elementos analógicos con digitales.
Cuando te aparecen mensajes como "Simulation is not running in real time due to excessive CPU load"  o problemas de convergencia es mejor que controles el funcionamiento con el osciloscopio virtual, sin darle bolilla al display.

Para probar usando el ULN2803  busqué un ensayo viejo que tenia guardado:
  - Tienes que ingresar para ver archivos adjuntos -
Ahi la simulación es perfecta, claro, es todo digital --> En cuanto agregué elementos analógicos fue un desastre. Para ver si se activaban bien los segmentos tenia que poner breakpoints y ver de a uno si estaba bien.

Gracias por la aclaración Eduardo.
Yo también voy aprobar esa configuración delos 2 transistores

F.
58
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por dogflu66 en 18 de Abril de 2026, 18:39:21 »
Está muy interesante la configuración de dos transistores que propones, tengo probarla.
59
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por Eduardo2 en 18 de Abril de 2026, 16:14:32 »

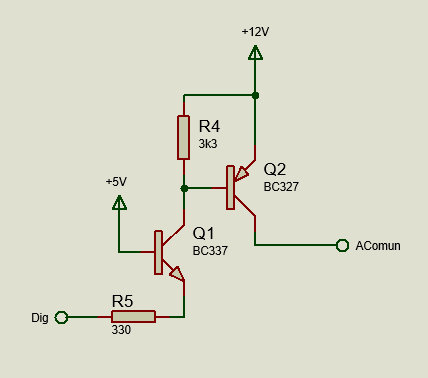

* fer_taca2.jpg
(13.41 kB, 428x378 - visto 213 veces)

R5  depende de la ganancia de Q2

Proteus es terrorífico cuando hay displays multiplexados y mezcla de elementos analógicos con digitales.
Cuando te aparecen mensajes como "Simulation is not running in real time due to excessive CPU load"  o problemas de convergencia es mejor que controles el funcionamiento con el osciloscopio virtual, sin darle bolilla al display.

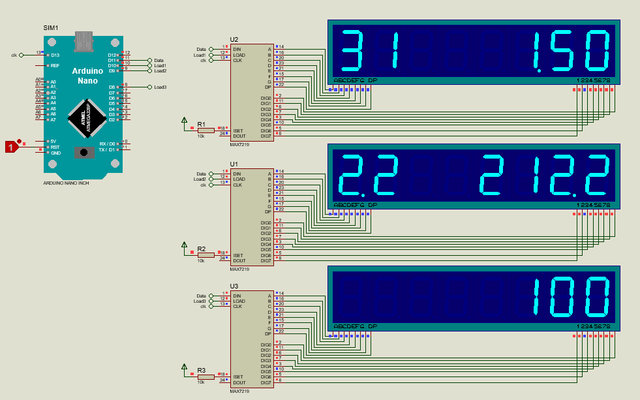

Para probar usando el ULN2803  busqué un ensayo viejo que tenia guardado:


* fer3.jpg
(64.05 kB, 640x400 - visto 223 veces)

Ahi la simulación es perfecta, claro, es todo digital --> En cuanto agregué elementos analógicos fue un desastre. Para ver si se activaban bien los segmentos tenia que poner breakpoints y ver de a uno si estaba bien.
60
Simuladores de circuitos / Re:¿Porque no funciona este circuito de visualizar 7 segmentos?
« Último mensaje por Fer_TACA en 18 de Abril de 2026, 00:07:59 »
- En la salida de segmentos del MAX7219 tenes que ponerle resistencias de pulldown.
- La limitacion de corriente en los segmentos la haces sobre el comun de los digitos -> debe ser en los segmentos (8 resistencias, la del punto decimal algunos la ponen mayor para que no brille tanto en relacion a los segmentos).
- Las de pullup a la salida del ULN2803 no hacen falta.
- Al no tratarse de una carga inductiva no hace falta conectar el pin COM.
- En la activacion del digito se puede hacer algo con menos elementos (2 transistores y 2 resistencias)

Otra cosa para comentar no veo.
Saludos.

Gracias por la respuesta, aclaraciones y sugerencias.
Lo que comentas de realizar la activación con menos elementos ¿Cómo sería?
Pero a parte de eso que indicas, que creo que son mejoras, la pregunta sería otra.
 ¿Porque no se puede ver de forma correcta, el funcionamiento la visualización en Proteus?

F.
