Proyecto: Diseño optimizado de una etapa Step Up

[Picuino]

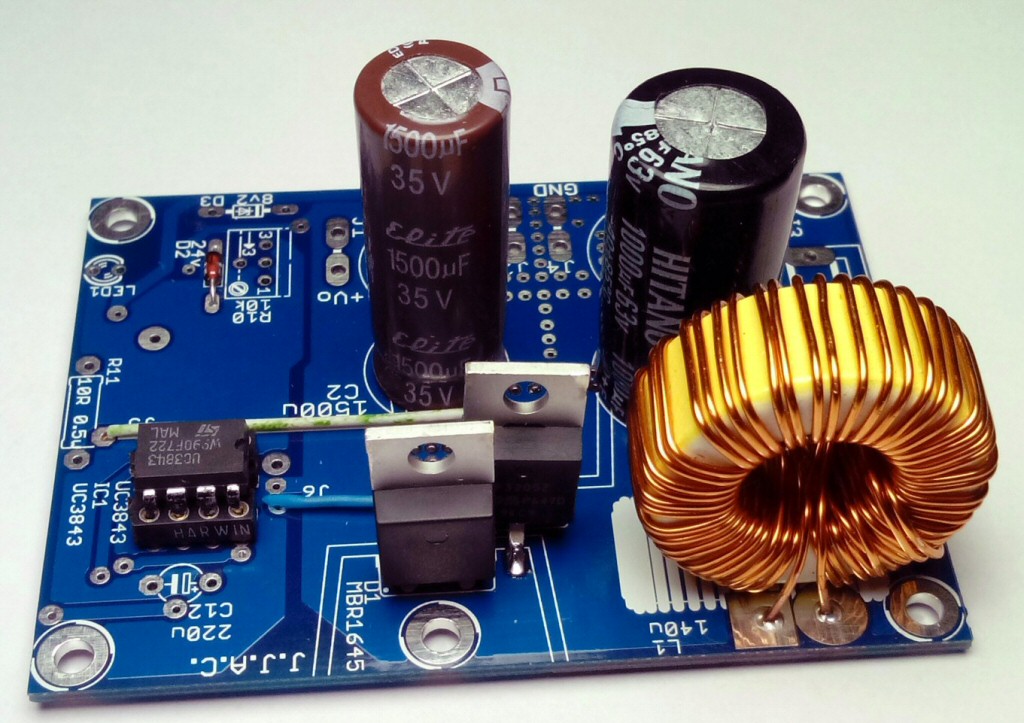

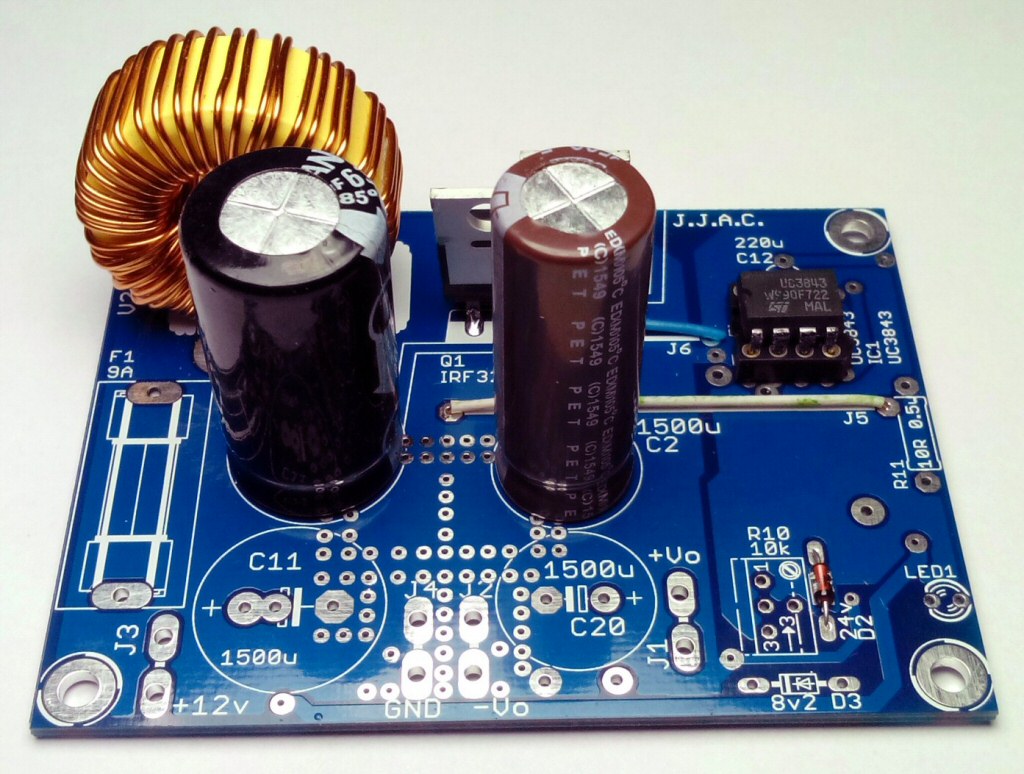

Ya estoy comenzando a montar mi placa:

(192.42 kB, 1024x774 - visto 448 veces)

(195.14 kB, 1024x723 - visto 461 veces)

Saludos.

[Picuino]

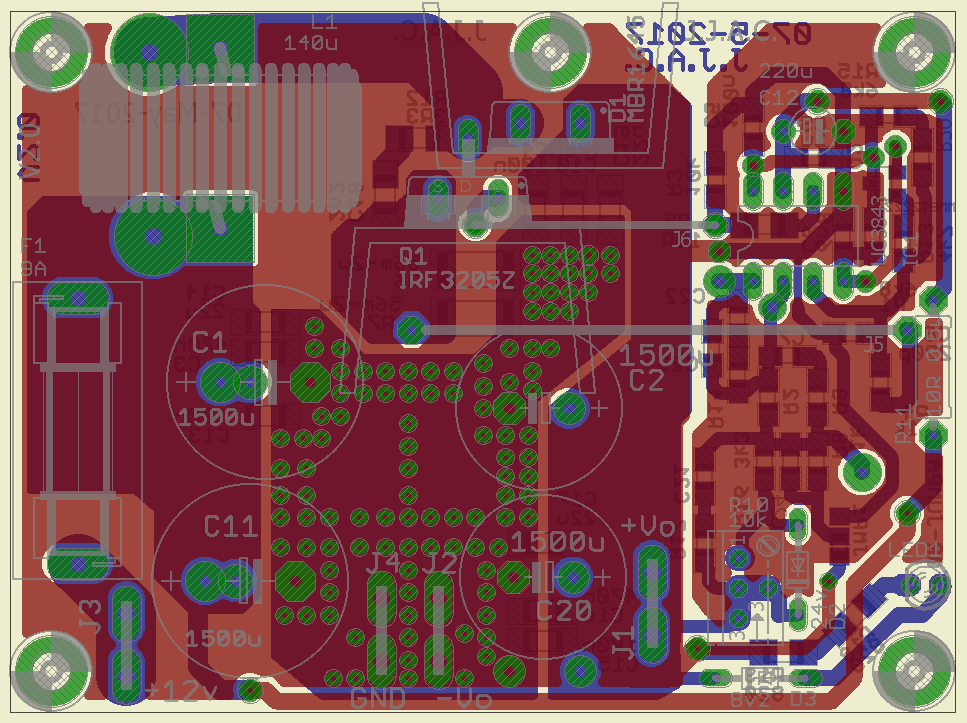

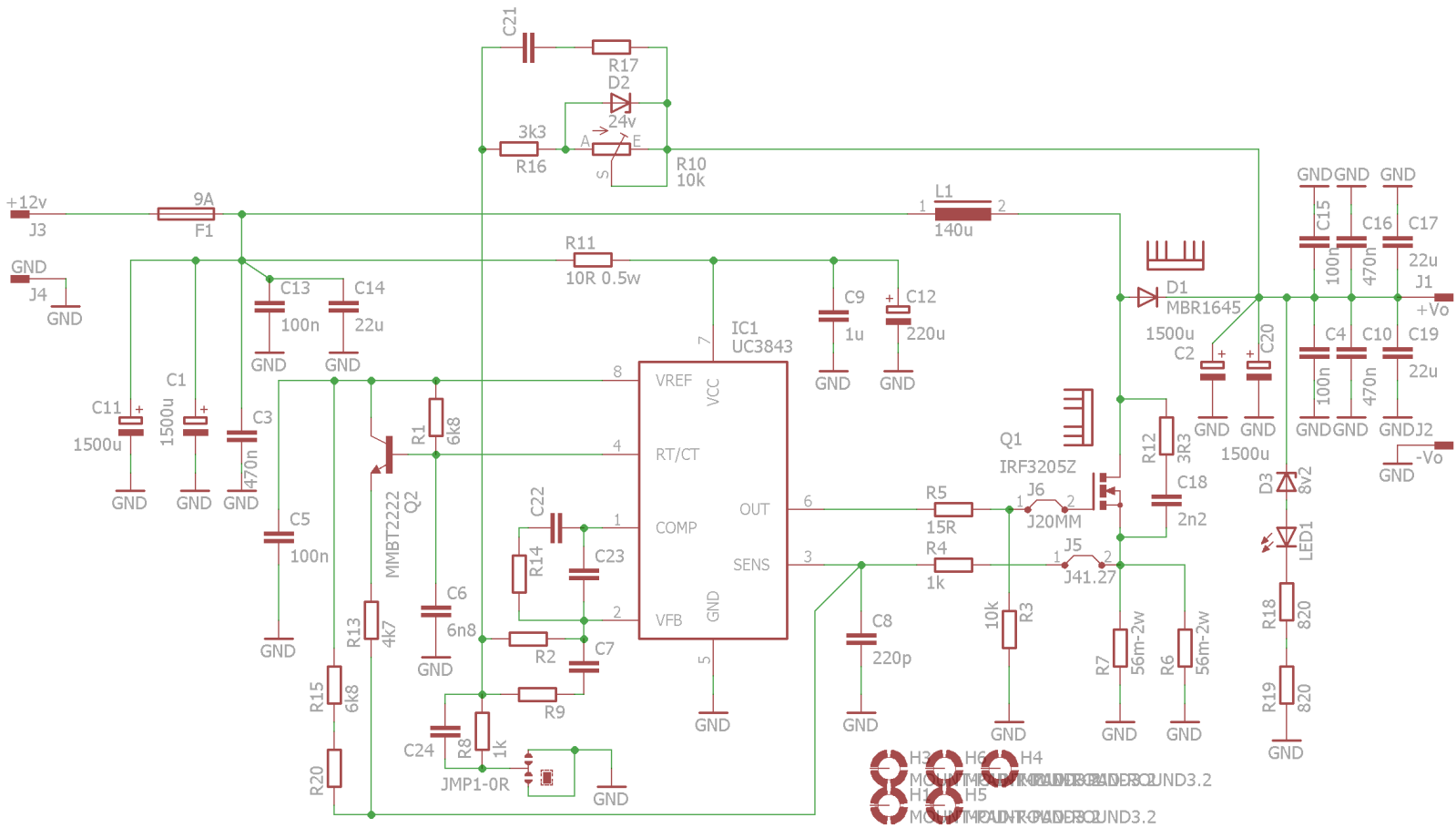

Me estoy basando en este esquema y PCB:

(164.48 kB, 1599x920 - visto 1193 veces)

(146.9 kB, 967x723 - visto 766 veces)

Saludos.

[micro_pepe]

Va tomando forma  La bobina ¿la bobinaste tú?

Saludos!!!

[Picuino]

Si. Utilicé una hoja de cálculo y un pequeño ensayo para conocer sus valores y luego la bobiné con 30 vueltas de dos hilos paralelos de 0.8mm cada uno.

[Picuino]

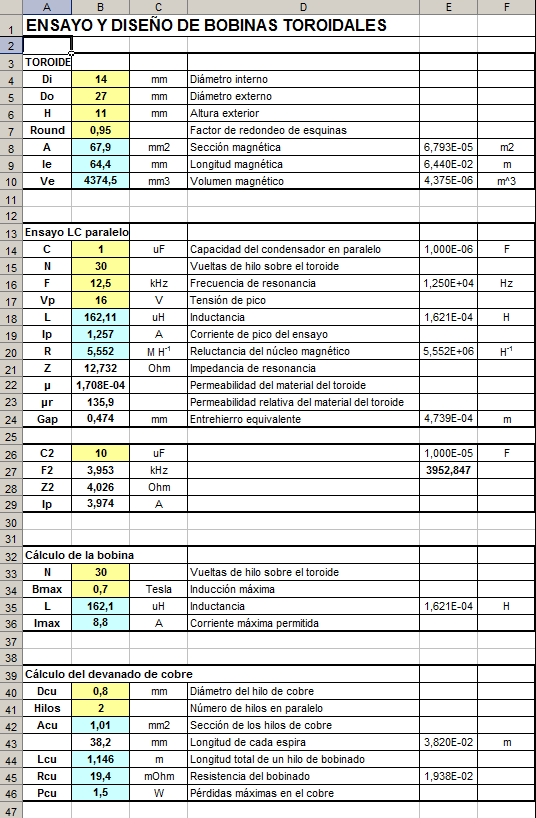

Adjunto la hoja de cálculo por si quieres utilizarla.

(40.61 kB, 536x818 - visto 398 veces)

Un saludo.
